[求助] 请问LDOS的VBM和CBM的isosurface图是如何绘制的？ 已有1人参与

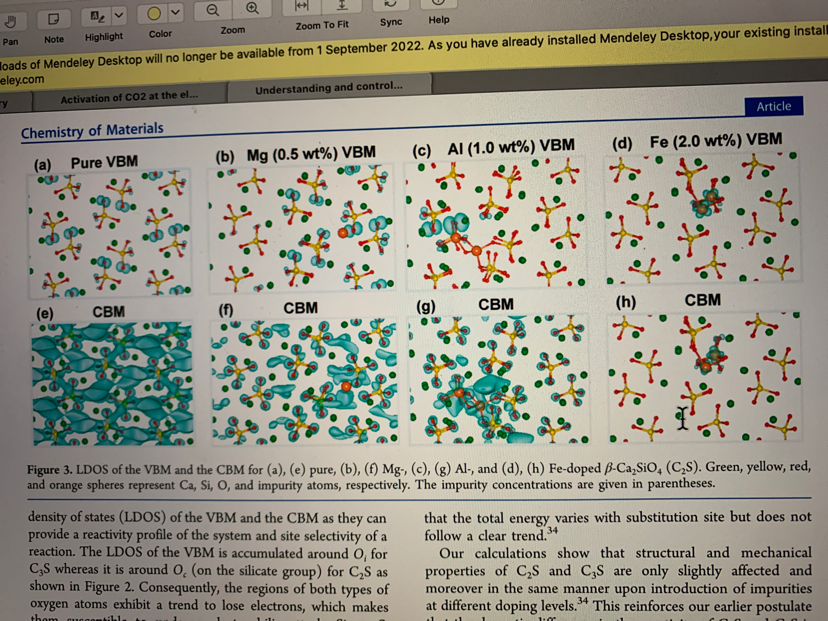

如题，在文献（10.1021/cm203127m）中看到使用VBM和CBM的isosurface表示反应位点，请问这种图是如何绘制的？谢谢

发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2022-07-14 23:15:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

计算工具人

铁虫 (初入文坛)
请问LDOS的VBM和CBM的isosurface图是如何绘制的？

发自小木虫IOS客户端
赞一下 回复此楼
2楼2022-07-14 23:20:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

valenhou001

至尊木虫 (职业作家)
vesta软件画的。

发自小木虫Android客户端
回复此楼
3楼2022-07-15 06:52:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhls1358
对

发自小木虫IOS客户端
4楼2022-07-15 09:04:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫天飘雪

版主 (知名作家)

认真做事，踏实做人

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
计算工具人: 金币+5, ★★★很有帮助 2022-07-27 19:45:32
可以使用vaspkit把VBM和CBM的wavefun提取出来，用vesta做图
赞一下 回复此楼
http://blog.sciencenet.cn/u/pfliu89
5楼2022-07-15 09:17:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

计算工具人

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by 漫天飘雪 at 2022-07-15 09:17:57
可以使用vaspkit把VBM和CBM的wavefun提取出来，用vesta做图

您好，再和您请教一下，具体是用vaspkit的哪个功能呀？谢谢
赞一下 回复此楼
6楼2022-07-15 15:24:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

valenhou001

至尊木虫 (职业作家)
为啥要用这个软件。用vasp的直接输出就可以了。

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

计算工具人
7楼2022-07-15 18:53:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

计算工具人

铁虫 (初入文坛)
送红花一朵
引用回帖:
7楼: Originally posted by valenhou001 at 2022-07-15 18:53:40
为啥要用这个软件。用vasp的直接输出就可以了。

您好，和您请教一下，要得到VBM和CBM的isosurface需要怎么处理VASP的输出呢？谢谢
赞一下 回复此楼
8楼2022-07-16 22:29:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

valenhou001

至尊木虫 (职业作家)
vasp输出的PARCHG之类（正确的名字参考手册）的文件，这个文件用VESTA软件打开，然后在vesta软件里设置isosurface值的大小。

发自小木虫Android客户端
赞一下 回复此楼
9楼2022-07-16 23:20:43
