[求助] deform模拟结果只有一步 已有1人参与

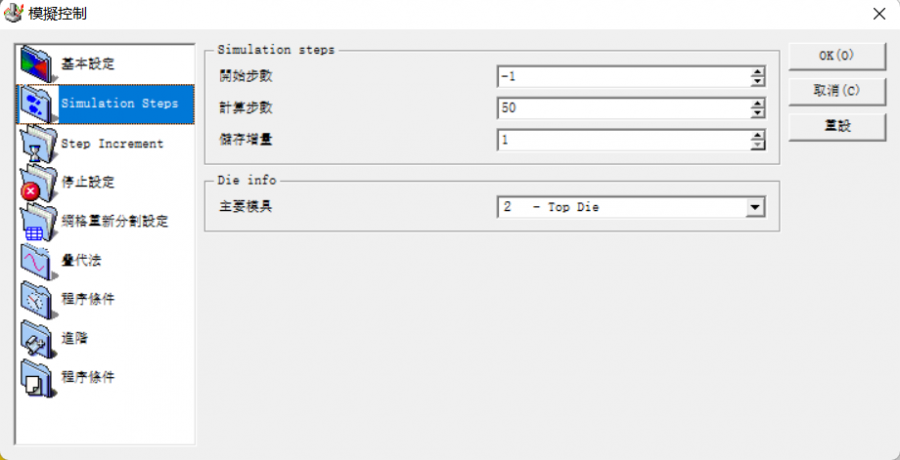

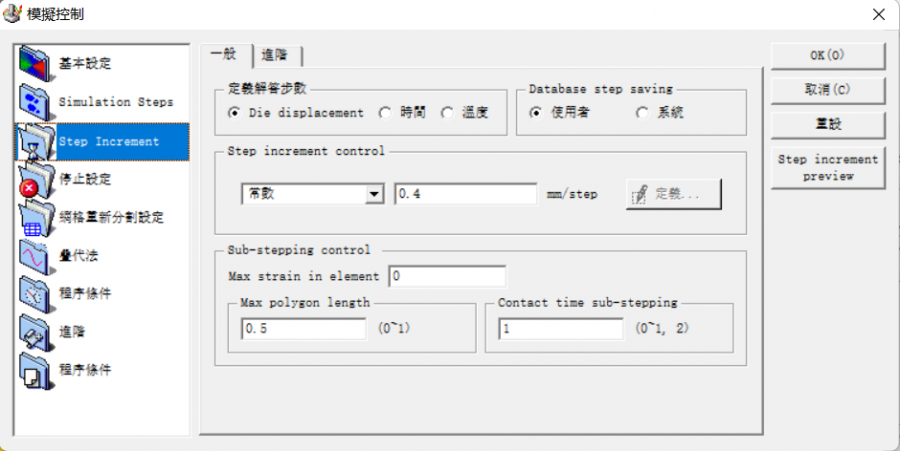

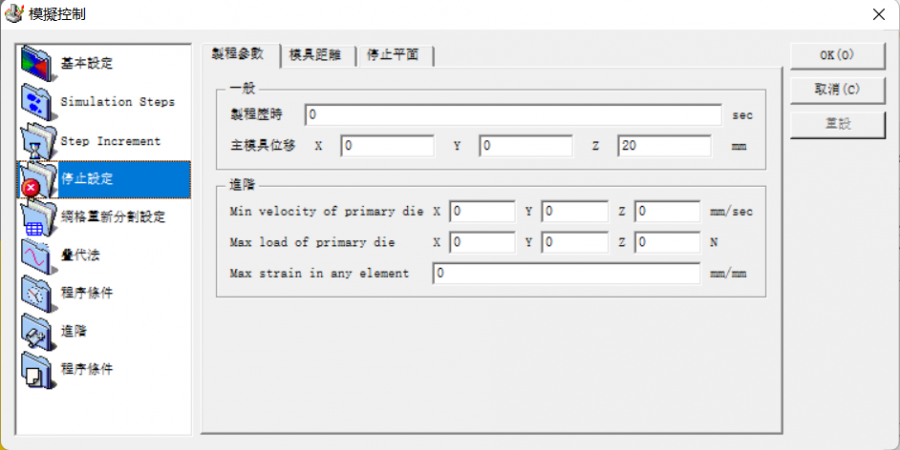

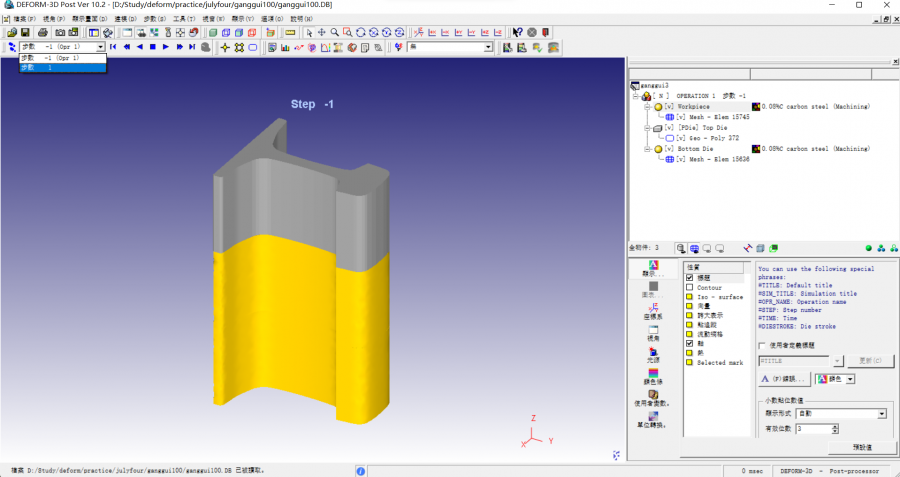

如图，deform模拟结束后只有一步“-1和1”。step的设置如图，不知道是不是step设置的有问题。

上模只往下走一点点，就不接着往下运行了。希望各位大佬指教，好几天了，查资料也解决不了。

网上说的设置“run simulation”里的“64bit”和“high”也得不到结果。

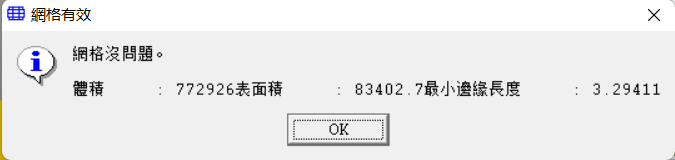

deform模拟结果只有一步
屏幕截图 2022-07-05 172518.png


deform模拟结果只有一步-1
屏幕截图 2022-07-05 172757.png


deform模拟结果只有一步-2
屏幕截图 2022-07-05 172819.png


deform模拟结果只有一步-3
屏幕截图 2022-07-05 172838.png


deform模拟结果只有一步-4
屏幕截图 2022-07-05 172901.png
回复此楼

» 猜你喜欢
1楼 2022-07-05 22:20:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuhuachun

银虫 (小有名气)

【答案】应助回帖

1、可能是时间步长设置过大，导致有网格出现畸变；建议把网格数加大。一般的位移步长是模型最小尺寸的1/2~1/3.
2、查看你的message文件，它给出什么错误或警告。
3、看不到你的下模，不知道你为什么凹模设置网格和材料，你的下模是弹性模型？最好检查一下你的模型中的几何。使用Check  GEO检查几何。
3、检查你的材料，如果你是切削工艺，可以使用machining材料。
4、如果不行，导出key文件，给大家看一下你的设置。
赞一下 回复此楼
LD-DYNA;Deform
2楼2022-07-20 10:03:46
