[交流] 测量了几个商品级钛酸锂电池和超级电容的EIS曲线，求问从曲线上可以看出什么

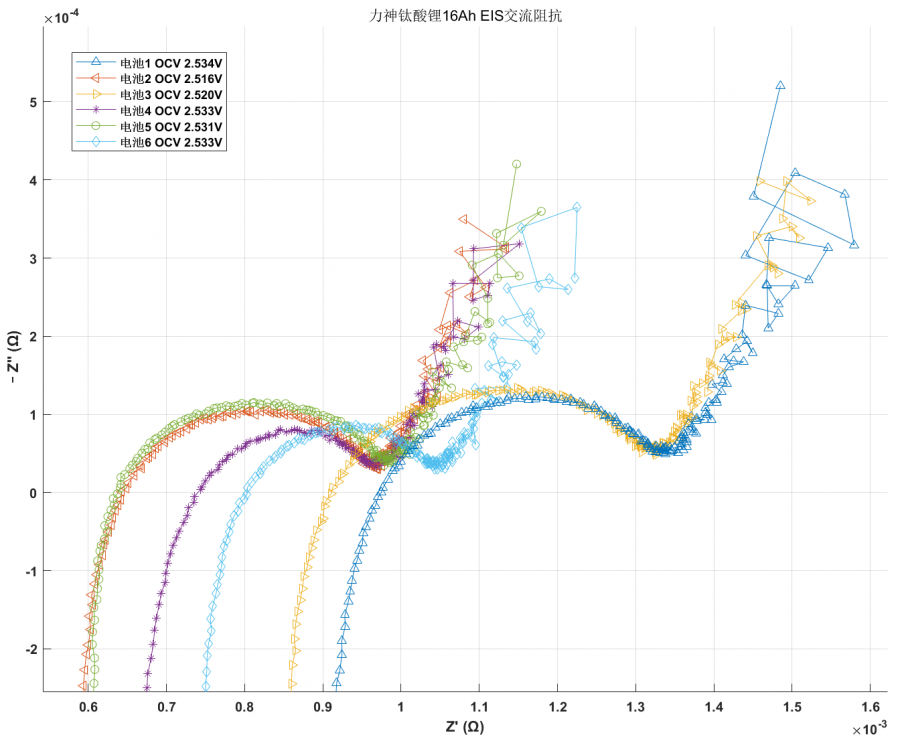

本人是电气专业，做电力电子的，平时了解的知识主要是BMS之类的，对电池的特性了解不深。最近测了三款商品级的钛酸锂电池的EIS阻抗特性，发现它们的曲线各不一样，有的电池的EIS图可以看出明显的圆弧，但是另一种电池的曲线就看不出来。由于我不是电化学专业的，所以想求教以下，以下三款电池的EIS曲线之间的区别，可以说明什么呢？哪一款电池性能更好呢？它们的内部结构有什么区别呢？
（由于我是电气电力电子专业的，不是电化学专业的，没有专业的电化学工作站可以测EIS，所以我是用我们的频率响应分析仪去测的EIS，低频处信噪比比较低，测出的点抖动比较大，还请见谅！）

(图二和图三是一组电池里的6个单体，是同一个图)


测量了几个商品级钛酸锂电池和超级电容的EIS曲线，求问从曲线上可以看出什么

测量了几个商品级钛酸锂电池和超级电容的EIS曲线，求问从曲线上可以看出什么-1

测量了几个商品级钛酸锂电池和超级电容的EIS曲线，求问从曲线上可以看出什么-2

测量了几个商品级钛酸锂电池和超级电容的EIS曲线，求问从曲线上可以看出什么-3

另外，还测了一个商品级的50F超级电容的EIS，请问一下可以看出什么来呢？多谢各位了

测量了几个商品级钛酸锂电池和超级电容的EIS曲线，求问从曲线上可以看出什么-4
