[求助] 各位大哥大姐大神救命，阻抗分析查了1个周多了也没有头绪，救命！ 已有1人参与

1.Warburg阻抗需要看时间常数吗？还是说只要出现了45°的直线就是？
2.第一张图浸泡了20d，第二张图浸泡了30d，为什么误差那么大？
3.采用的是文献中常用的电路图，但与一般文献情况不同的是腐蚀表面出现了点蚀（点蚀的面积不大，形成的空洞大约只有5-10%）和有一半表面多覆盖了一层腐蚀产物，应该怎么选择电路图呢？将第一个cpe元件换成电容时误差会更小，这是为什么呢？按理说cpe原件应该包含电容误差才应该最小。

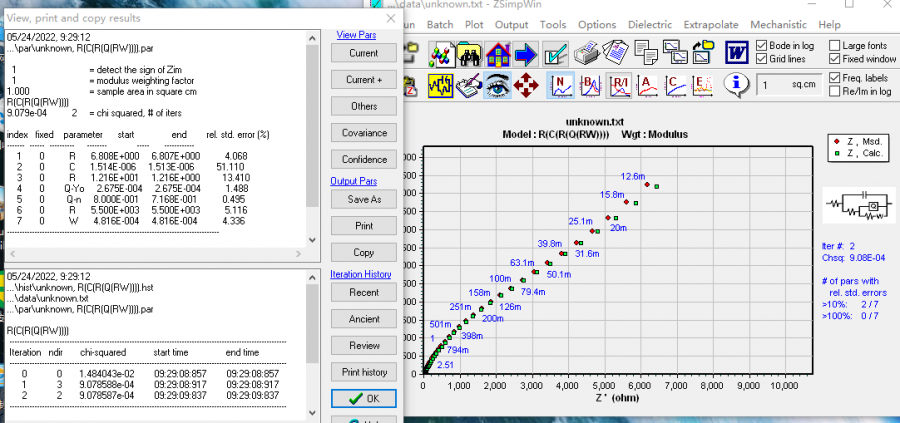

4.用ZSimpWin拟合数据，若误差较大，最终数据图中标识的start和end不同应该选哪个？

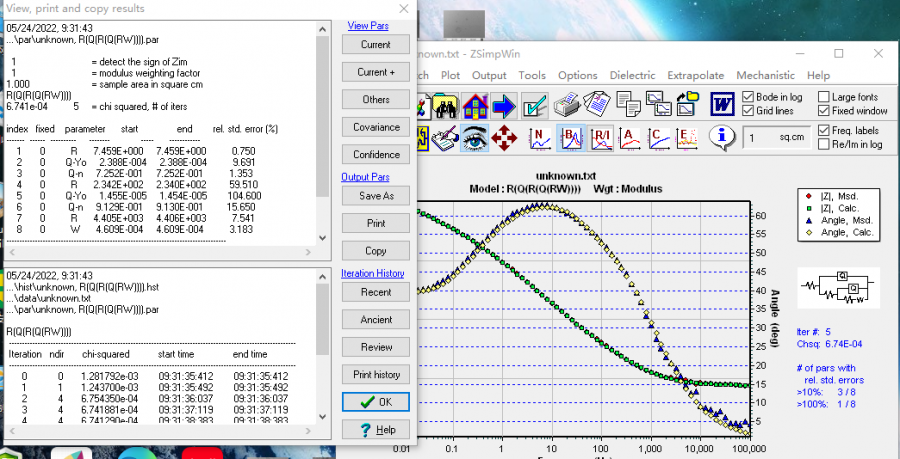

5能否使用其他电路图呢？给个推荐，如最后一图为铝合金带点蚀电路图，但拟合误差大于100%的元件依然有3个

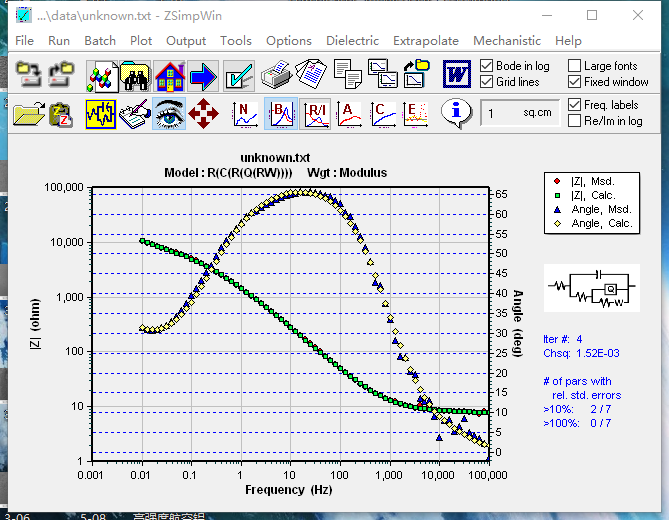

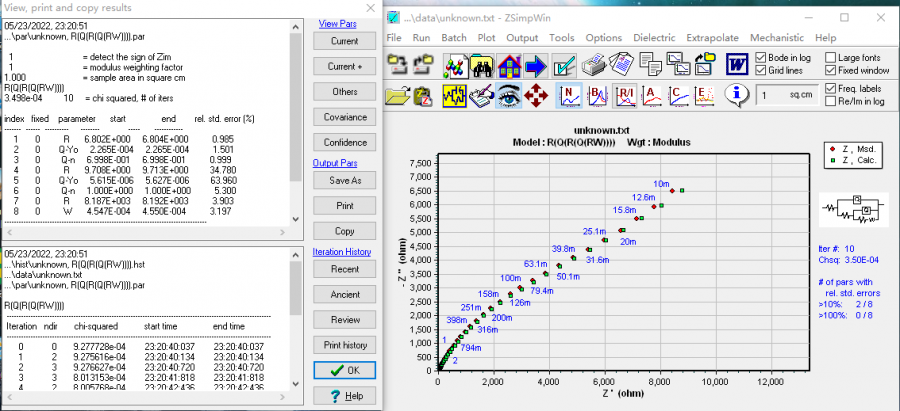

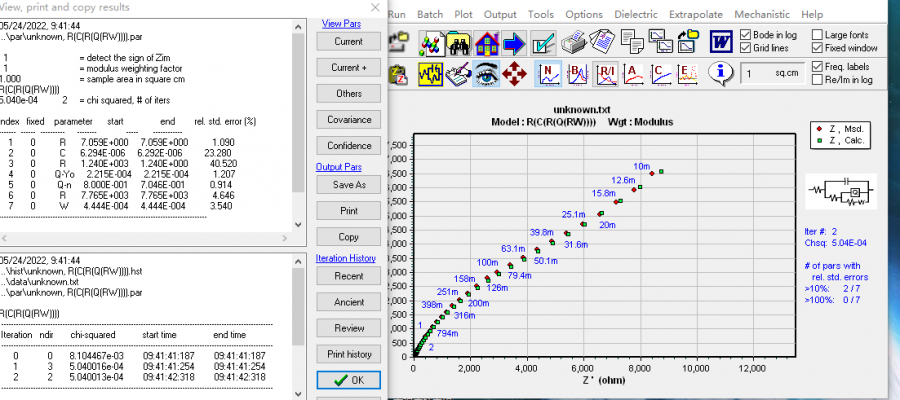

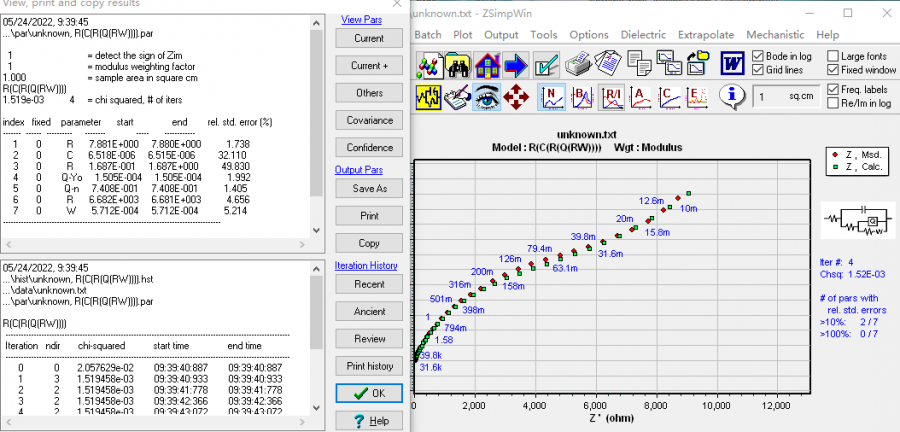

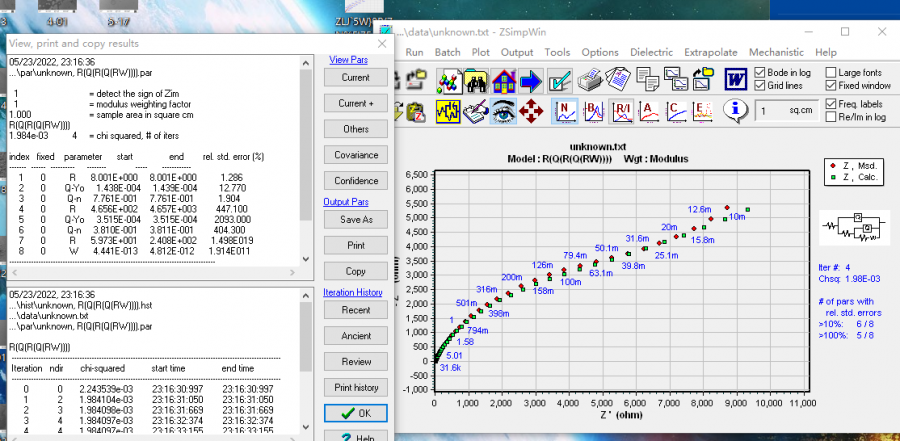

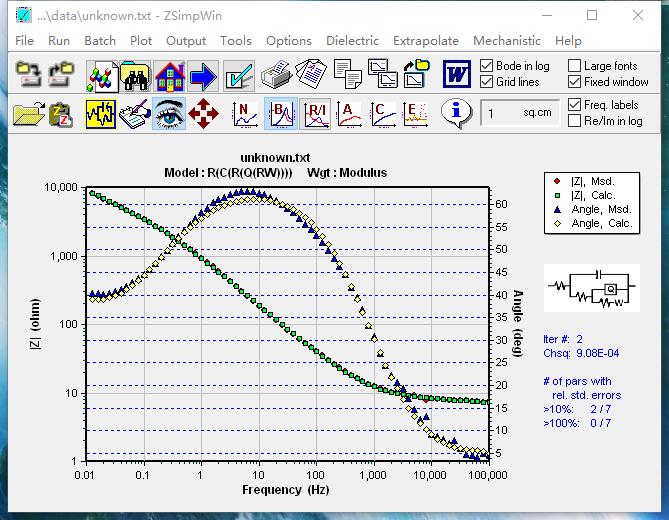

图片分别为浸泡10天.20天.30天

各位大哥大姐大神救命，阻抗分析查了1个周多了也没有头绪，大佬可以选一些问题交流，也可全部回答，救命！
各位大哥大姐大神救命，阻抗分析查了1个周多了也没有头绪，救命！
各位大哥大姐大神救命，阻抗分析查了1个周多了也没有头绪，救命！-1
各位大哥大姐大神救命，阻抗分析查了1个周多了也没有头绪，救命！-2
各位大哥大姐大神救命，阻抗分析查了1个周多了也没有头绪，救命！-3
各位大哥大姐大神救命，阻抗分析查了1个周多了也没有头绪，救命！-4
各位大哥大姐大神救命，阻抗分析查了1个周多了也没有头绪，救命！-5
各位大哥大姐大神救命，阻抗分析查了1个周多了也没有头绪，救命！-6
各位大哥大姐大神救命，阻抗分析查了1个周多了也没有头绪，救命！-7
各位大哥大姐大神救命，阻抗分析查了1个周多了也没有头绪，救命！-8
各位大哥大姐大神救命，阻抗分析查了1个周多了也没有头绪，救命！-9
回复此楼

» 收录本帖的淘帖专辑推荐

电化学方面的

» 猜你喜欢
1楼 2022-05-24 10:32:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

127835337

新虫 (正式写手)
可以只交流一些问题
赞一下 回复此楼
2楼2022-05-24 10:49:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
127835337: 金币+20 2022-05-26 20:14:48
从Nyqusit图来看， 包括低频的扩散阻抗部分在内明显的时间常数两个，为什么选三到四个时间常数的等效电路，选的等效电路越复杂，参数越多，越难以拟合。
赞一下(1人) 回复此楼
myeyesareopen
3楼2022-05-25 20:32:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

127835337

新虫 (正式写手)
引用回帖:
3楼: Originally posted by season7865 at 2022-05-25 20:32:13
从Nyqusit图来看， 包括低频的扩散阻抗部分在内明显的时间常数两个，为什么选三到四个时间常数的等效电路，选的等效电路越复杂，参数越多，越难以拟合。

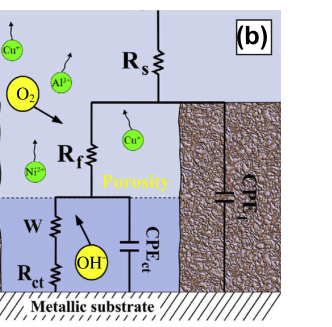

主要根据文献选择的等效电路，基本都是这样。其表面存在一层腐蚀产物膜，按照下图所示机理。另问：扩散阻抗部分直线越长是不是就代表其扩散阻抗越大？选择r-cpe-r-w这4个元件的电路图会更合理吗
各位大哥大姐大神救命，阻抗分析查了1个周多了也没有头绪，救命！-10
赞一下 回复此楼
4楼2022-05-26 16:56:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)
引用回帖:
4楼: Originally posted by 127835337 at 2022-05-26 16:56:38
主要根据文献选择的等效电路，基本都是这样。其表面存在一层腐蚀产物膜，按照下图所示机理。另问：扩散阻抗部分直线越长是不是就代表其扩散阻抗越大？选择r-cpe-r-w这4个元件的电路图会更合理吗

92$MOFQCQK%MI~E{ ...

微观结构没错，但是实际测量中，部分弛豫过程的信号是不明显的，因此要根据自己测量结果来调整。你的阻抗谱明显只有两个时间常数，强行用三个时间常数的电路去拟合当然效果不佳。
铝合金的话一般是离子交换过程加扩散过程，Rf可能太小被其它信号覆盖了。
扩散阻抗的直线长度与阻抗大小没有必然关系，因为由于测量范围有限，随意扩散部分的阻抗不完整。
赞一下 回复此楼
myeyesareopen
5楼2022-05-26 21:24:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

127835337

新虫 (正式写手)
引用回帖:
5楼: Originally posted by season7865 at 2022-05-26 21:24:55
微观结构没错，但是实际测量中，部分弛豫过程的信号是不明显的，因此要根据自己测量结果来调整。你的阻抗谱明显只有两个时间常数，强行用三个时间常数的电路去拟合当然效果不佳。
铝合金的话一般是离子交换过程加 ...

我给您留了私信，希望能得到大佬（老师）指点，
赞一下 回复此楼
6楼2022-05-27 10:45:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一番星

木虫 (正式写手)
10 20 天 没有明显的时间常数  30 天才有Cpe

发自小木虫IOS客户端
赞一下 回复此楼
7楼2022-05-29 02:41:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

127835337

新虫 (正式写手)
引用回帖:
7楼: Originally posted by 一番星 at 2022-05-29 02:41:08
10 20 天 没有明显的时间常数  30 天才有Cpe

此话何解
回复此楼
8楼2022-05-29 17:39:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一番星

木虫 (正式写手)
引用回帖:
8楼: Originally posted by 127835337 at 2022-05-29 17:39:37
此话何解...

前面10 20 天 Bode图 相位角随着时间一直变的 对我来说就是没有电容行为 但是30 天那个有

发自小木虫IOS客户端
赞一下 回复此楼
9楼2022-05-29 19:23:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

127835337

新虫 (正式写手)
引用回帖:
9楼: Originally posted by 一番星 at 2022-05-29 19:23:11
前面10 20 天 Bode图 相位角随着时间一直变的 对我来说就是没有电容行为 但是30 天那个有
...

没有电容行为是不是就没有cpe元件，我发私信了
赞一下 回复此楼
10楼2022-05-29 21:33:34
