[求助] ansys里旋转周期面应该施加什么约束 已有1人参与

请问ansys结构模块里,旋转周期边界的约束条件应该选择哪个。

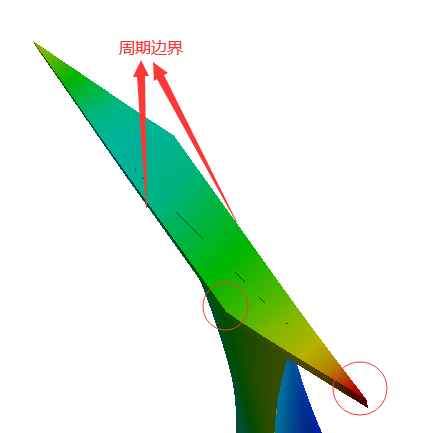

我查了一下有说是用Frictionless support,这个无摩擦边界是法向的约束,为什么能用来做旋转周期边界?用这个无摩擦约束模拟后发现,画圈的两部分形变不一样,但是这俩部分是旋转周期边界的两边,形变应该一样吧,这就不太理解了。
在论文中我也有看到用远端位移约束来实现旋转周期边界的,这个又是什么原理?

ansys里旋转周期面应该施加什么约束


发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

63261936

至尊木虫 (文坛精英)

查帮助文档,看约束的含义,这样才能确定使用哪种约束?

发自小木虫Android客户端
命若天定,我就定了你今生
2楼2022-05-08 07:35:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
Dark良: 金币+10, ★★★很有帮助 2022-05-08 13:44:30
这个问题需要看载荷和其它约束的情况,载荷和其它约束必须也是周期对称的,才能使用周期对称分析。然后再分析一下可能的位移结果应该是什么情况:
  如果计算结果,相邻周期结构的结果应该是一样的 (需要在柱坐标系中显式结果,否则可能会旋转一个角度),那么可以在单个周期结构的两边施加对称约束;如果相邻周期结构的结果应该是相反的 (相对两个周期结构的公共边界,可能会旋转一个角度),那么可以在单个周期结构的两边施加反对称约束。如果不是这两种情况,就不能按照周期对称来求解。
3楼2022-05-08 10:32:51
