[求助] ansys 焊接模拟如何生成应力应变-温度图 已有2人参与

1.用ansys apdl 模拟焊接过程,通过温度-应力顺序耦合仿真,基本可以完成多道次焊接模拟。
2.在仿真中考虑模型对应力or应变影响,需要观察模型中应力应变随着温度、时间变化而变化的规律

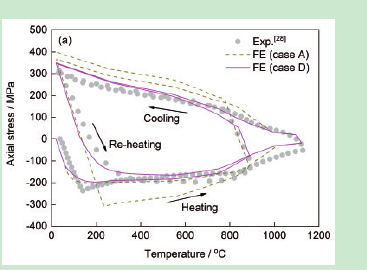

3.在应力场模型中post26后处理,分别提取了关键节点的塑形应变、应力及单元里的body temp 曲线(横坐标都为时间),然后以body temp为横坐标,显示塑形应变、应力的演变过程。目前效果不太好,图1为别人论文中的演化过程、图2为我的生成图片,咨询下有没有更好的办法

期待各位帮助和答复


图1: https://pan.baidu.com/s/18_9zlo90puynki5uqt1nzw?pwd=ntjt 提取码: ntjt

·············································································

图2:https://pan.baidu.com/s/1bbinsxl6hqnhh03rkp7cta?pwd=89if 提取码: 89if
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billions1943

新虫 (初入文坛)

@
htbbzzg
2楼2022-05-07 17:16:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billions1943

新虫 (初入文坛)

3楼2022-05-07 17:17:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
你的两个图都需要去百度网盘下载,可是我去下载却被告知该页面不存在,没有办法。
  根据你的叙述,估计是你的温度变量与应力、应变的变量不匹配造成的。应力、应变是节点的,而温度是单元的,可是单元变量一般是单元所有节点或高斯点的相应变量的平均值,可以认为是单元形心处的值。这样,应力、应变和温度不是同一个位置的值,很可能出现你说的情况。
  把温度参数改为与应力、应变相同的节点的值,再试试。注意:应力、应变和温度必须是同一个节点的值。
4楼2022-05-08 10:15:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

346507037

铁虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
你应该把温度的显示坐标更改一下
5楼2022-05-08 22:56:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billions1943

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by htbbzzg at 2022-05-08 10:15:11
你的两个图都需要去百度网盘下载,可是我去下载却被告知该页面不存在,没有办法。
  根据你的叙述,估计是你的温度变量与应力、应变的变量不匹配造成的。应力、应变是节点的,而温度是单元的,可是单元变量一般是单 ...

不好意思,上传图片有点问题,重新更新了下图片。目前来讲我之前思路还是可以的,看看有没有其他方法,感谢答疑
6楼2022-05-09 14:31:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billions1943

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by htbbzzg at 2022-05-08 10:15:11
你的两个图都需要去百度网盘下载,可是我去下载却被告知该页面不存在,没有办法。
  根据你的叙述,估计是你的温度变量与应力、应变的变量不匹配造成的。应力、应变是节点的,而温度是单元的,可是单元变量一般是单 ...

不好意思,这边有点bug 图片传不上去
7楼2022-05-09 14:40:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billions1943

新虫 (初入文坛)

引用回帖:
7楼: Originally posted by billions1943 at 2022-05-09 14:40:28
不好意思,这边有点bug 图片传不上去...

ansys 焊接模拟如何生成应力应变-温度图

8楼2022-05-09 15:37:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billions1943

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by 346507037 at 2022-05-08 22:56:45
你应该把温度的显示坐标更改一下

感谢基本了解了
9楼2022-05-09 15:40:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billions1943

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by htbbzzg at 2022-05-08 10:15:11
你的两个图都需要去百度网盘下载,可是我去下载却被告知该页面不存在,没有办法。
  根据你的叙述,估计是你的温度变量与应力、应变的变量不匹配造成的。应力、应变是节点的,而温度是单元的,可是单元变量一般是单 ...

图片更新在8楼
10楼2022-05-09 15:45:10
