| 查看: 1094 | 回复: 2 | ||
| 【悬赏金币】回答本帖问题，作者2893743529将赠送您 10 个金币 | ||
2893743529银虫 (正式写手)
|
[求助]
2A12（2024）固溶问题
|
|
|

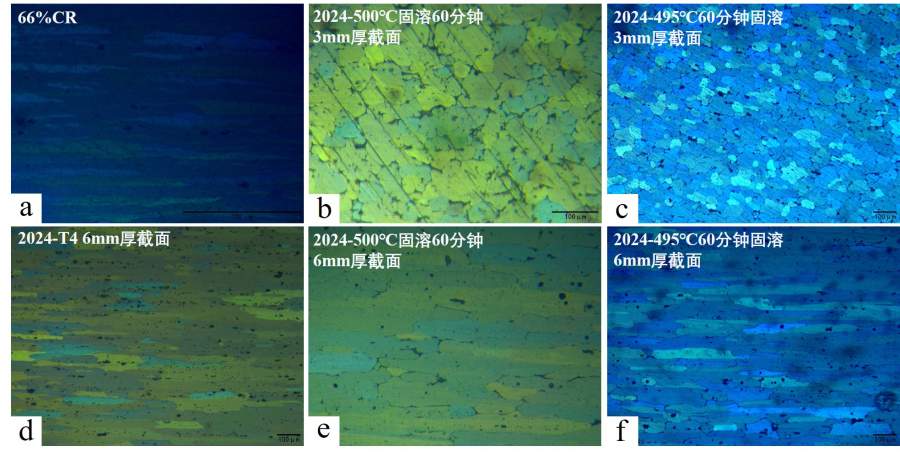

萌新有几个问题想请教大家，在Tao B一家店上买了一些6mm、3mm两种厚度的2A12-T4板，想试一下这批材料的固溶制度，再开展后续实验。 问题①：请问我这几个样品都过烧了吗，500℃的（b、e, 特别是3mm）过烧感觉明显，但是495℃的感觉有点痕迹（60分钟和45分钟的都差不多，没放45分钟的）。 问题②：很奇怪，我这几个样都是沿轧制方向截面上的金相，为什么固溶之后晶粒形态差别很大，6mm的原始（图d）和固溶之后(e、f)都为轧制长条形，3mm的（b，c）为等轴晶。此外，收到材料打硬度发现6mm厚板的硬度为142HV，3mm的硬度为136HV（均为板表面的硬度，300 GF，保压15s，每个样品打五个点，去掉最高、最低值，取平均值）。  图片2.jpg |
回复此楼» 猜你喜欢
计算机、0854电子信息（085401-058412）调剂
已经有5人回复
-
国自然申请面上模板最新2026版出了吗？
已经有13人回复
-
基金委咋了？2026年的指南还没有出来？
已经有3人回复
-
Materials Today Chemistry审稿周期
已经有5人回复
-
溴的反应液脱色
已经有7人回复
-
推荐一本书
已经有12人回复
-
基金申报
已经有4人回复
-
纳米粒子粒径的测量
已经有7人回复
-
常年博士招收(双一流，工科)
已经有4人回复
-
有没有人能给点建议
已经有5人回复
» 本主题相关商家推荐: (我也要在这里推广)
2893743529
银虫 (正式写手)
| 顶一下 |
2楼2022-05-11 09:53:05
3楼2022-07-10 15:14:55
