[求助]
ansys热模拟冷却温度异常（480s从2732.32降到247.33）求大佬解答一下，谢谢已有1人参与
|
||
|

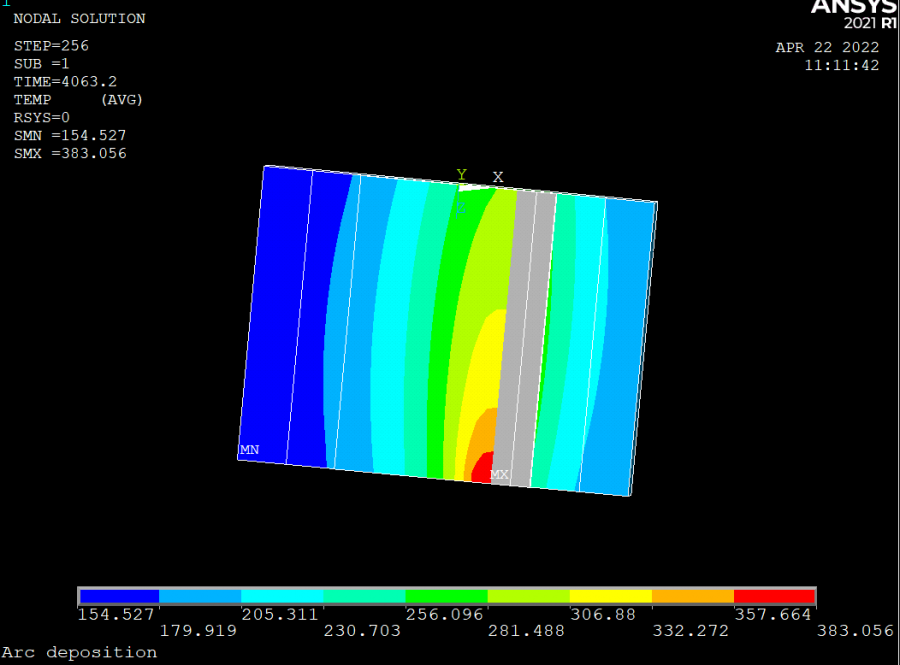

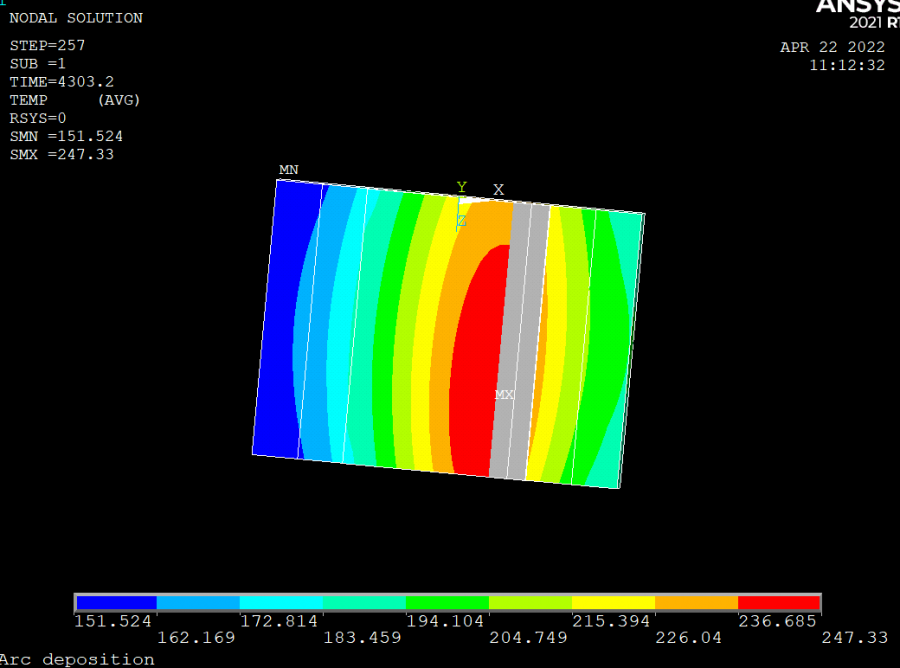

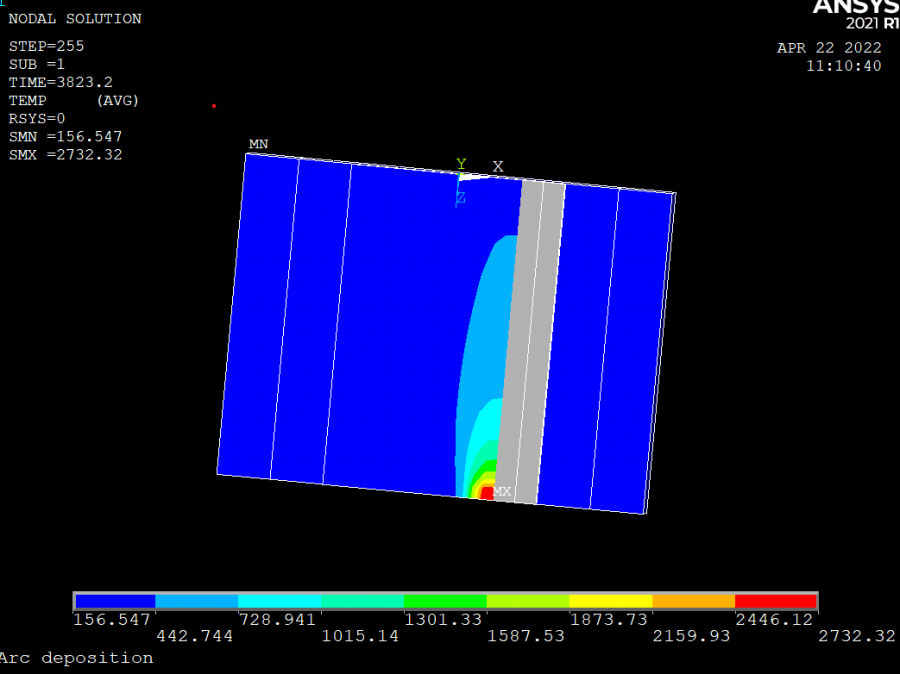

我跑的是焊接热模拟的程序，热源是体升热源，在层间进行冷却，但是冷却效果不对，是因为设置的冷却时间过大导致的误差过大，还是与对流参数设置有关，求大佬解惑。 该图我只做了两个循环，一步240s，共二步，共480s，冷却代码如下：  j=j+240 *do,n,1,2 /solu time,j deltim,240,240,240 alls solve j=j+240 *enddo  冷却前一步.png  冷却240s（第一个冷却步）.png  冷却480s（第二个冷却步）.png |
回复此楼» 猜你喜欢
请问哪里可以有青B申请的本子可以借鉴一下。
已经有3人回复
-
真诚求助：手里的省社科项目结项要求主持人一篇中文核心，有什么渠道能发核心吗
已经有3人回复
-
孩子确诊有中度注意力缺陷
已经有14人回复
-
三甲基碘化亚砜的氧化反应
已经有4人回复
-
请问下大家为什么这个铃木偶联几乎不反应呢
已经有5人回复
-
请问有评职称，把科研教学业绩算分排序的高校吗
已经有5人回复
-
2025冷门绝学什么时候出结果
已经有3人回复
-
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入
已经有4人回复
-
康复大学泰山学者周祺惠团队招收博士研究生
已经有6人回复
-
AI论文写作工具：是科研加速器还是学术作弊器？
已经有3人回复
【答案】应助回帖
感谢参与，应助指数 +1
|
既然是冷却，温度480s从2732.32降到247.33，你认为异常在哪里？请你具体说明。 从这段命令流来看，至少可以改进一下： 1 没有必要分为两个载荷步，直接算到 480 s 即可。 2 检查一下 热源载荷是否删除、散热载荷 (一般是对流载荷) 是否正确 - 包括散热系数和介质温度。 3 deltim,240,240,240 - 一个载荷步只计算一个子步，太少了。需要多计算子步，打开自动时间步，并采用斜坡方式加载。即将 deltim,240,240,240 替换成如下几个命令： nsubst, 5,100,2 kbc,0 autots,on 以上建议仅供参考，可以试试。 |
2楼2022-04-23 13:13:42
|

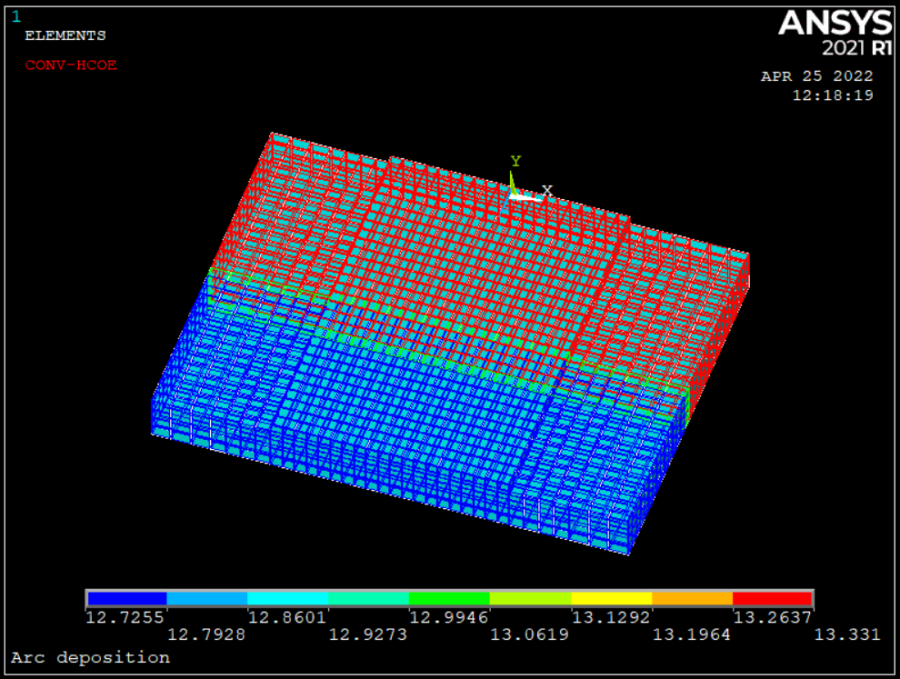

谢谢大佬的解答. 关于这个冷却异常问题，我在主观上就认为散热太快了不符合实际工况，以为是哪方面出了问题，后来才明白是正常的. 十分感谢大佬的建议. 另外大佬可否帮我看一下其他问题么，就是我在进行稳态分析后，温度分布比较奇怪，不知道该问题对结果影响是否很大，瞬态分析结果图1所示。结尾附上相关命令流. 我画的网格较大，想进行简化检查命令流是否正确. !****************************** 温度场分析 ****************************** /UNITS, MKS /title,Arc deposition /prep7 et,1,solid70 !****************************** 热分析物理参数 ****************************** mptemp,1,20,200,400,600,800,1000 mptemp,,1200,1400,1600,1800 mpdata,dens,1,1,7800,7720,7650,7570,7480,7430 mpdata,dens,1,,7310,7000,6880,6640 mpdata,c,1,1,430,490,532,571,597,620 mpdata,c,1,,656,693,731,760 mpdata,kxx,1,1,11.3,15.6,18.2,21.7,24.6,28.1 mpdata,kxx,1,,30.5,33.6,36.1,39.5 mpdata,enth,1,1,20*7800*430,200*7720*490,400*7650*532,600*7570*571,800*7480*597,1000*7430*620 mpdata,enth,1,,1200*7310*656,1400*7000*693,1600*6880*731,1800*6640*760 *dim,conve,table,8,1,1,temp conve(0,1,1)=1 conve(1,0,1)=0 conve(1,1,1)=12.12 conve(2,0,1)=200 conve(2,1,1)=24.23 conve(3,0,1)=400 conve(3,1,1)=40.38 conve(4,0,1)=600 conve(4,1,1)=72.69 conve(5,0,1)=800 conve(5,1,1)=125.00 conve(6,0,1)=1000 conve(6,1,1)=150.38 conve(7,0,1)=1500 conve(7,1,1)=200.00 conve(8,0,1)=2000 conve(8,1,1)=250.65 !******************************应力分析参数 ****************************** mpdata,prxy,1,1,0.33,0.33,0.33,0.33,0.33,0.33 mpdata,prxy,1,,0.33,0.33,0.33,0.33 tb,bkin,1,6 tbtemp,20,1 tbdata,1,317e6,22.1e9 tbtemp,200,2 tbdata,1,275e6,19.6e9 tbtemp,600,3 tbdata,1,206e6,16.7e9 tbtemp,1000,4 tbdata,1,96e6,14.8e9 tbtemp,1200,5 tbdata,1,33e6,12.2e9 tbtemp,1600,6 tbdata,1,9e6,6.7e9 mpdata,alpx,1,1,12.7e-6,12.7e-6,12.7e-6,12.7e-6,12.7e-6,12.7e-6 mpdata,alpx,1,,12.7e-6,12.7e-6,12.7e-6,12.7e-6 mpdata,ex,1,1,2.21e11,1.96e11,1.86e11,1.67e11,1.51e11,1.48e11 mpdata,ex,1,,1.22e11,1.01e11,0.67e11,0.34e11 mpcopy,,1,2 mpcopy,,1,3 !****************************** 网格划分 ****************************** esize,0.005 !5mm mat,3 type,1 vmesh,1,10 esize,0.006 !6mm mat,2 type,1 vmesh,11,20 esize,0.008 !8mm mat,2 type,1 vmesh,21,22 esize,0.01 !10mm mat,1 type,1 vmesh,23,24 !****************************** 死亡 ****************************** /solu vsel,s,volume,,1,10 eslv,s,all ekill,all alls esel,s,live eplot !****************************** 非线性求解选项 ****************************** /solu antype,4 trnopt,full pred,on solcontrol,on nropt,full,,on !cnvtol,u,,0.5 !cnvtol,f,,0.05 cutcontrol,plslimit,10, !eqslv,sparse,,2 lnsrch,on autots,on tintp,,,,1,, timint,on tref,20 kbc,0 neqit,50 outres,all !****************************** 定义变量 ****************************** zmin=-1E-5 zmax=0.005+1E-5 zd=0.005 !*************************************** 计算生热率 ****************************************** /SOLU *SET,K,0.75 *SET,U,30 *SET,I,200 *SET,A,0.00008 *SET,V,0.0026 *SET,DT,1.93 *SET,HGENUM,(K*U*I)/(A*V*DT) !生热率计算 !****************************** 稳态分析 ****************************** timint,off alls eplot ic,all,temp,20 type,1 ASEL,S,ext ! 选择模型所有外表面 NSLA,S,1 ! 选择外表面上的关联的所有节点 sf,all,conv,%conve%,20 time,1e-6 deltim,1e-6,1e-6,1e-6 kbc,1 allsel,all solve eplot alls  图1 瞬态分析结果.png |
3楼2022-04-25 12:45:02
4楼2022-04-25 18:36:18
5楼2022-04-27 08:29:39
6楼2022-04-27 08:43:28
