[求助] 求交流阻抗参数设置 已有4人参与

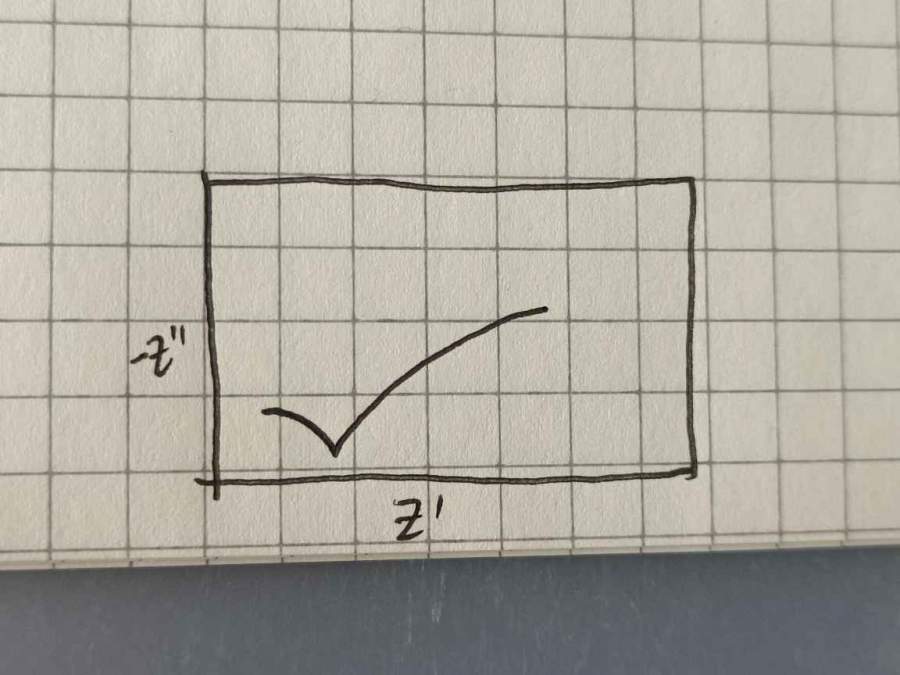

本人测的交流阻抗半圆只有一半,感觉不是整个半圆,这是不是参数设置问题,求助各位大佬~
如果是参数设置问题,请问应该怎么改变参数嘞!

求交流阻抗参数设置


@langzhizhou 发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

札纳电化学

新虫 (著名写手)


【答案】应助回帖

感谢参与,应助指数 +1
可能是低频不够低。有的样品体系不一定能测出比较完整的半圆,一段圆弧,也是常见的。从示意图看,高频的圆弧也少了点,高频再高一些更好。
3楼2022-04-11 11:08:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

JeromeXu

至尊木虫 (文坛精英)

2楼2022-04-11 10:25:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

眷恋红尘

新虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
看着应该是需要把高频的部分调高一些,具体多高的频率后能够出来整个弧那就要你自己尝试了,低频部分也可以试一下降低频率,不过个人感觉主要原因还是在高频部分的
4楼2022-04-12 13:54:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
因为测量频率的问题,一般测量频率在100000至0.01Hz之间,部分数据点在这个范围之外测不到很正常,只要数据够,不影响拟合就行
myeyesareopen
5楼2022-04-12 15:06:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linawang

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by JeromeXu at 2022-04-11 10:25:23
你的参数是多少呢

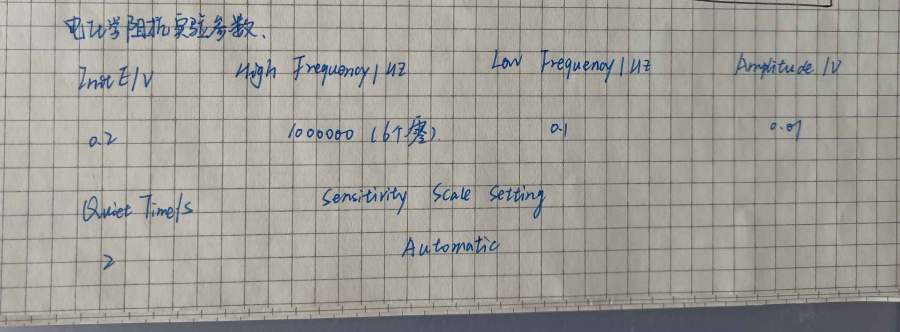

参数是下图
求交流阻抗参数设置-1



发自小木虫Android客户端
6楼2022-04-15 10:34:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linawang

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by season7865 at 2022-04-12 15:06:52
因为测量频率的问题,一般测量频率在100000至0.01Hz之间,部分数据点在这个范围之外测不到很正常,只要数据够,不影响拟合就行

我的测量频率是1000000,这是不是太大了

发自小木虫Android客户端
7楼2022-04-15 10:35:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linawang

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by 眷恋红尘 at 2022-04-12 13:54:03
看着应该是需要把高频的部分调高一些,具体多高的频率后能够出来整个弧那就要你自己尝试了,低频部分也可以试一下降低频率,不过个人感觉主要原因还是在高频部分的

我的高频是1000000,低频是0.1,这个高频算高嘛!谢谢你的答复

发自小木虫Android客户端
8楼2022-04-15 10:37:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linawang

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by 札纳电化学 at 2022-04-11 11:08:09
可能是低频不够低。有的样品体系不一定能测出比较完整的半圆,一段圆弧,也是常见的。从示意图看,高频的圆弧也少了点,高频再高一些更好。

谢谢回复,我的高频是1000000,那请问这个算高嘛,意思是还需要再调高点嘛!

发自小木虫Android客户端
9楼2022-04-15 10:39:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JeromeXu

至尊木虫 (文坛精英)

引用回帖:
6楼: Originally posted by linawang at 2022-04-15 10:34:49
参数是下图

...

可以多测几组,低频到0.01或者0.001都测一下

发自小木虫IOS客户端
10楼2022-04-15 10:42:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
