应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料综合 » 材料其他 » 晶粒内部腐蚀出裂纹是什么原因
51/1返回列表
查看: 1129  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
【悬赏金币】回答本帖问题，作者四楼西将赠送您 1 个金币

四楼西

铁虫 (初入文坛)

[求助] 晶粒内部腐蚀出裂纹是什么原因 已有1人参与

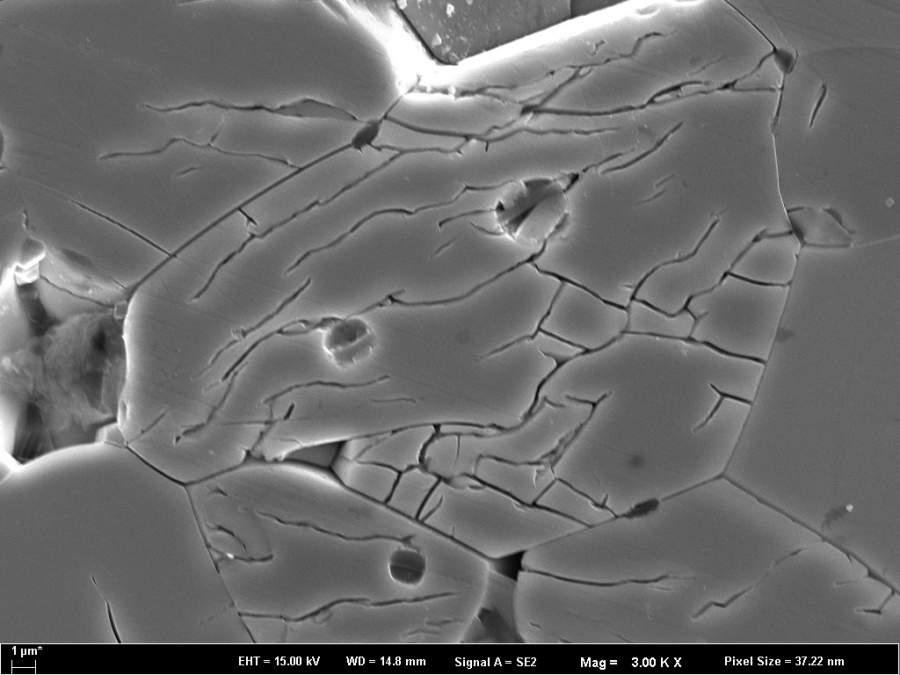

图片1是1700℃下烧结得到的TiB2陶瓷，经过热磷酸腐蚀之后表面形貌，可以看见晶粒内部出现很多裂纹。
想问一下大家（1）裂纹出现的原因是什么？是晶粒内部应力太高了？

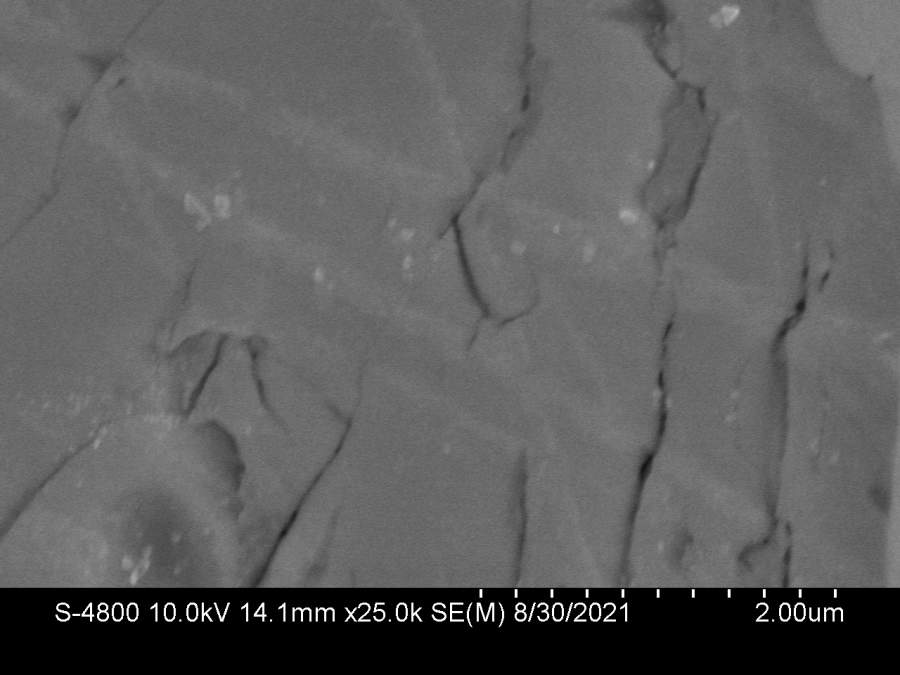

                  （2）还是腐蚀液或者腐蚀方法的问题？用10HNO3:1HF的腐蚀液腐蚀的样品晶粒内部也有裂纹（图2），只是没有这么明显。

晶粒内部腐蚀出裂纹是什么原因


晶粒内部腐蚀出裂纹是什么原因-1
回复此楼

» 猜你喜欢
1楼 2022-03-30 23:04:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

专送一血

铁杆木虫 (职业作家)
建议做个腐蚀前的形貌对比下

发自小木虫IOS客户端
赞一下 回复此楼
做个欢乐的逗比吧。
2楼2022-03-31 06:33:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

封神之神

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
四楼西: 金币+4, ★★★很有帮助 2022-04-02 09:29:33
1.可能本身就有裂纹。2.腐蚀过头了，降低腐蚀时间和温度，或者把hf浓度降低

发自小木虫Android客户端
赞一下(1人) 回复此楼
3楼2022-03-31 08:18:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

四楼西

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by 专送一血 at 2022-03-31 06:33:39
建议做个腐蚀前的形貌对比下

因为腐蚀前什么也看不出来，所以当时没有保存图像，后面再拍的时候我会注意对比一下的，谢谢啦
赞一下 回复此楼
4楼2022-03-31 09:53:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

四楼西

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by 封神之神 at 2022-03-31 08:18:10
1.可能本身就有裂纹。2.腐蚀过头了，降低腐蚀时间和温度，或者把hf浓度降低

谢谢啦（1）因为未腐蚀时的样品没有形貌信息，所以没有仔细观察拍照，我之后会注意对比的，看看是不是本身就存在小的微裂纹。（2）热磷酸的方式我会再降低时间和温度试一下的。（3）我配的是HNO3和HF10:1的混合液，浓度30vol%，腐蚀时间比较长，差不多要15分钟左右抛光表面才有变化，是不是要降低HF比例同时提高浓度效果会好一些？有没有其他合适的腐蚀方式推荐呢？
赞一下 回复此楼
5楼2022-03-31 10:09:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 四楼西 的主题更新
51/1返回列表
不应助 确定回帖应助 (注意：应助才可能被奖励，但不允许灌水，必须填写15个字符以上)
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
