[交流] 阻抗谱图分析 已有3人参与

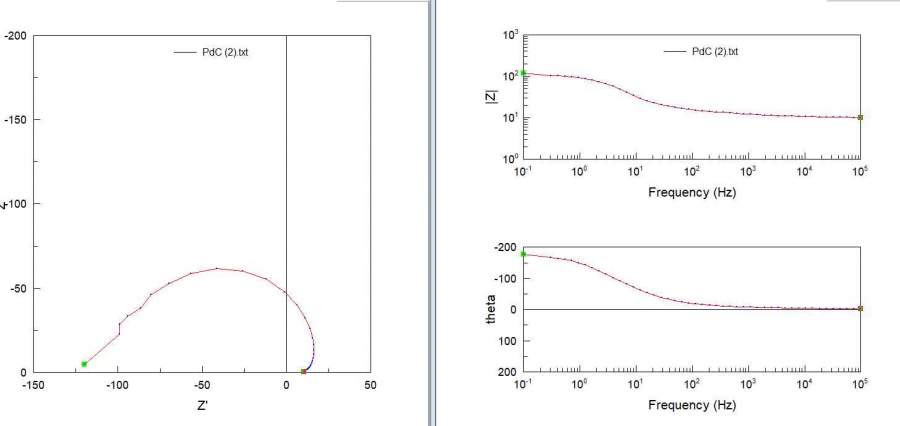

如图，求助大神指导一下可能存在的等效电路图或者有相关的文献也行，找了好久实在找不到。

阻抗谱图分析


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2022-03-29 09:29:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hdjxidj

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我做的阻抗也是这个样子  楼主知道是为啥吗？

发自小木虫Android客户端
赞一下 回复此楼
2楼2022-03-31 14:33:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
从外形看像一个有限层扩散，高频区域是45°直线，低频区域是圆弧，可以用R（R1Q）电路拟合，只是R为负数
赞一下 回复此楼
myeyesareopen
3楼2022-03-31 14:39:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hdjxidj

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by season7865 at 2022-03-31 14:39:29
从外形看像一个有限层扩散，高频区域是45°直线，低频区域是圆弧，可以用R（R1Q）电路拟合，只是R为负数

老哥  刚开始学电池   这个形状是正常的吗？

发自小木虫Android客户端
赞一下 回复此楼
4楼2022-03-31 14:43:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by hdjxidj at 2022-03-31 14:43:56
老哥  刚开始学电池   这个形状是正常的吗？
...

不知道，因为不清楚你的体系
赞一下 回复此楼
myeyesareopen
5楼2022-03-31 14:53:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

are叹

新虫 (小有名气)
引用回帖:
3楼: Originally posted by season7865 at 2022-03-31 14:39:29
从外形看像一个有限层扩散，高频区域是45°直线，低频区域是圆弧，可以用R（R1Q）电路拟合，只是R为负数

非常感谢大佬！不过可能我的图没放清楚，高频区在0点右边，然后翻转使低频区进入了第二象限。此外我是三电极体系电催化氧化甲酸盐。大佬能在帮我看看吗
赞一下 回复此楼
6楼2022-04-03 21:22:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by are叹 at 2022-04-03 21:22:23
非常感谢大佬！不过可能我的图没放清楚，高频区在0点右边，然后翻转使低频区进入了第二象限。此外我是三电极体系电催化氧化甲酸盐。大佬能在帮我看看吗...

你的体系我没接触过不清楚，电阻为负的情况有两种; 一种是过渡属的金属，比如铁从活化区到钝化区的过渡期间
                                                                                 另一种是体系本身不稳定造成的
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

are叹
myeyesareopen
7楼2022-04-04 13:43:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

are叹

新虫 (小有名气)
送红花一朵
引用回帖:
7楼: Originally posted by season7865 at 2022-04-04 13:43:15
你的体系我没接触过不清楚，电阻为负的情况有两种; 一种是过渡属的金属，比如铁从活化区到钝化区的过渡期间
                                                                                 另一种是体系本身 ...

好的，谢谢大佬！

发自小木虫Android客户端
回复此楼
8楼2022-04-05 00:48:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Faze

至尊木虫 (知名作家)

桃溪居士
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
相位角从0到-180吗？啥体系啊

发自小木虫Android客户端
赞一下 回复此楼
哇
9楼2022-04-05 08:21:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

are叹

新虫 (小有名气)
引用回帖:
9楼: Originally posted by Faze at 2022-04-05 08:21:30
相位角从0到-180吗？啥体系啊

导出的数据是-Phase,为正值。体系是电催化氧化甲酸钾，三电极体系。
