[求助] 使用ICEM CFD绘制结构化网格时，映射到曲面上的网格没有贴合surface，怎么解决 已有1人参与

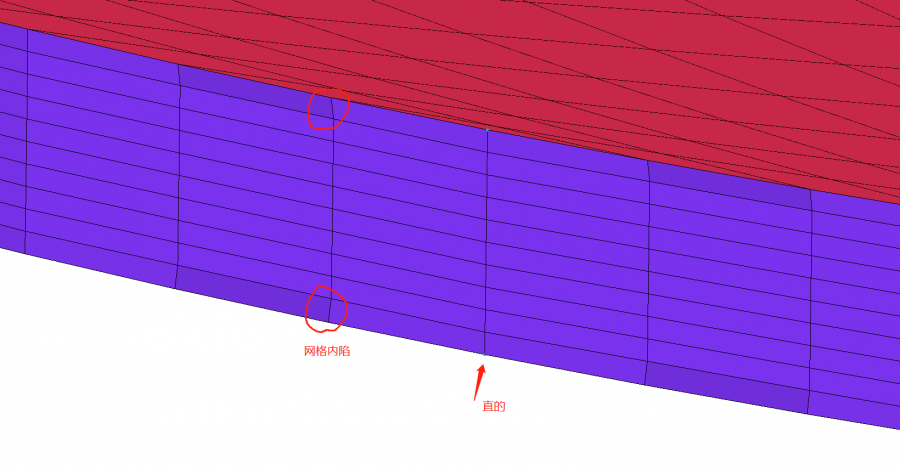

使用ICEM CFD绘制结构化网格时，发现映射到曲面上的网格，没有完全和surface贴合，而是出现了往内部凹陷的情况

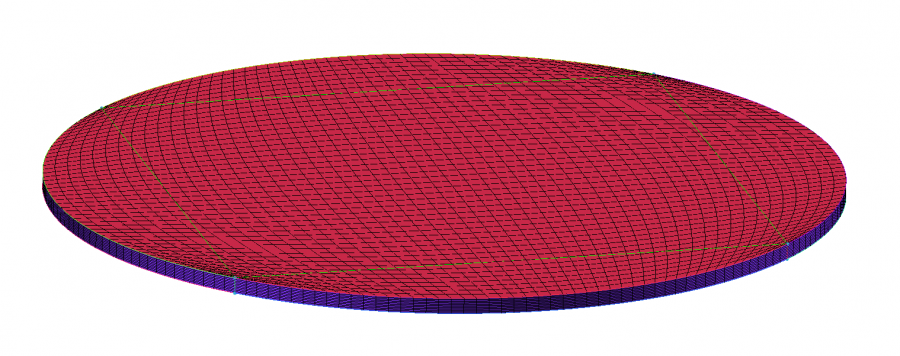

实际画的模型比较薄，只有几十μm，这边用一个放大的圆柱型模型测试了一下，发现曲面部分网格仍然有凹陷。
网格高度1mm，直径25mm。
边线和面都关联了，但是没有效果，依然是这样。

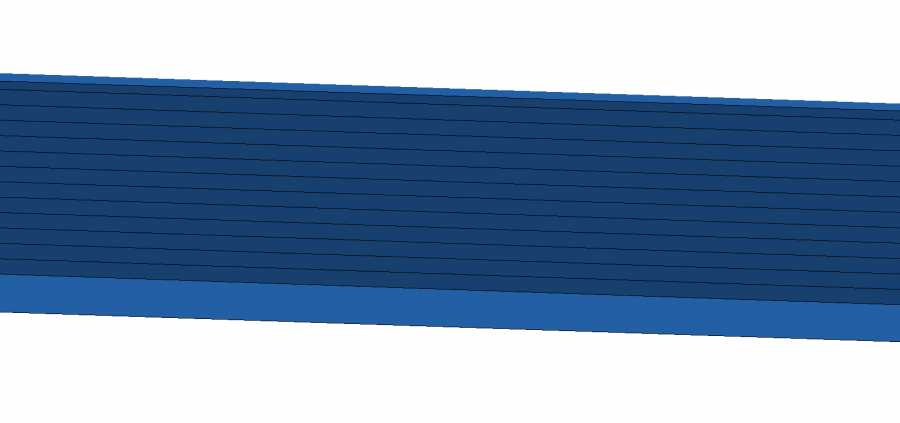

第三个图是另一个更薄的模型，高度20微米，往内凹陷的情况更严重。

使用ICEM CFD绘制结构化网格时，映射到曲面上的网格没有贴合surface，怎么解决


使用ICEM CFD绘制结构化网格时，映射到曲面上的网格没有贴合surface，怎么解决-1


使用ICEM CFD绘制结构化网格时，映射到曲面上的网格没有贴合surface，怎么解决-2
3.png@wuming524
回复此楼

» 猜你喜欢
1楼 2022-03-24 21:37:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

c951111385

铁虫 (初入文坛)
自顶，有人知道吗

发自小木虫Android客户端
回复此楼
2楼2022-03-27 12:21:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我是杨先生

新虫 (初入文坛)
这个你可以用一下O型剖分，Oblock

发自小木虫Android客户端
赞一下 回复此楼
3楼2022-04-06 08:49:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hulary

银虫 (小有名气)

【答案】应助回帖

icem画网格，有一个方向尺寸过小的时候会这样，你可以在icem里放大100倍或者多少倍画，再在fluent里缩放
赞一下(1人) 回复此楼
4楼2022-04-25 18:27:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
