[求助] 想设计一个可以调节两个金属片之间间隙的结构，请教一下各位大佬也没有好的方案 已有1人参与

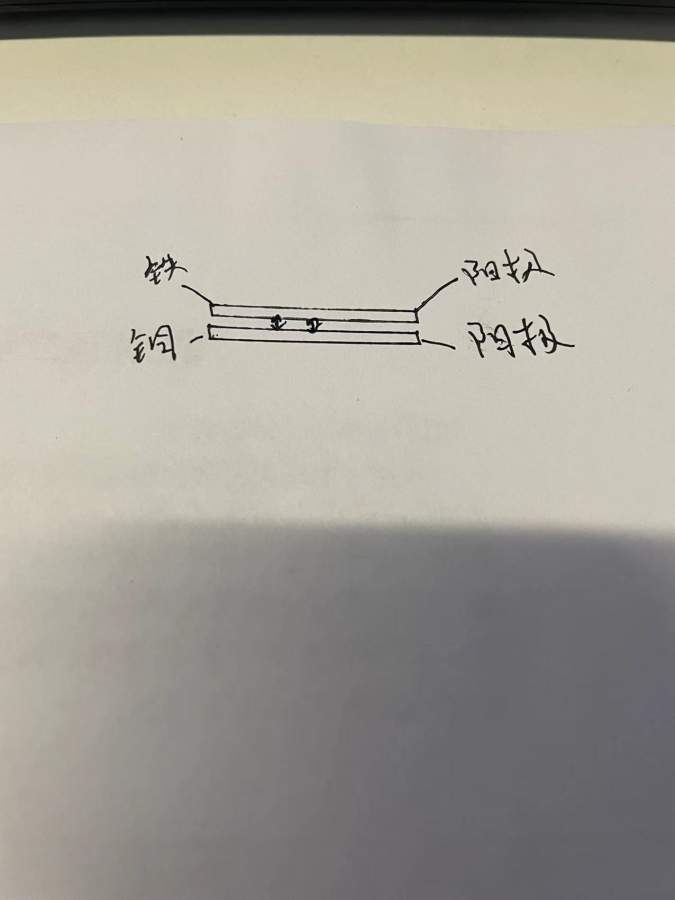

两个金属片分别连接阴阳极，两者之间可以精确调控间隙，要求是精确到几十微米到几百微米级别级别，大佬们可以给个可行的方案吗？万分感谢！！

想设计一个可以调节两个金属片之间间隙的结构，请教一下各位大佬也没有好的方案
回复此楼

» 猜你喜欢
我只想好好学习，做个对社会有用的人
1楼 2022-03-14 13:11:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqh

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
是连续可调还是级进？间隙大小是多少？最简洁的方式，可以直接在电极间垫塑料片，一把剪刀就可以了。
赞一下 回复此楼
2楼2022-03-17 07:57:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

smybh啊

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by liuqh at 2022-03-16 11:57:33
是连续可调还是级进？间隙大小是多少？最简洁的方式，可以直接在电极间垫塑料片，一把剪刀就可以了。

是级进的，可调控范围要求是20um-300um之间，两个金属片需要平行
赞一下 回复此楼
我只想好好学习，做个对社会有用的人
3楼2022-03-17 10:38:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqh

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
smybh啊: 金币+5, ★★★★★最佳答案 2022-08-08 15:10:53
你这个电极的间隙这么小，普通的铁皮和铜片可能不行，必须要考虑电极的刚性，不宜太薄，另外加工方法可能要选择精车，精铣或磨，否则电极本身的公差都超过你的间隙了；如果电极之间有物料的流动的话还要考虑垫片不应阻挡料流，电极之间夹紧的位置也有讲究，应该在垫片的位置夹紧比较好
随便搜的一个淘宝链接很多不同的厚度https://item.taobao.com/item.htm ... 20350158.31919782.3
价格便宜到你都不好意思找老板报销
赞一下(1人) 回复此楼
4楼2022-03-17 14:00:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lk2019

新虫 (小有名气)
买个螺旋测微仪 把电极片粘上去

发自小木虫Android客户端
赞一下 回复此楼
5楼2022-10-12 00:45:32
