[求助] 关于workbench做变幅杆谐响应分析

在做变幅杆谐响应分析时出了如下问题：

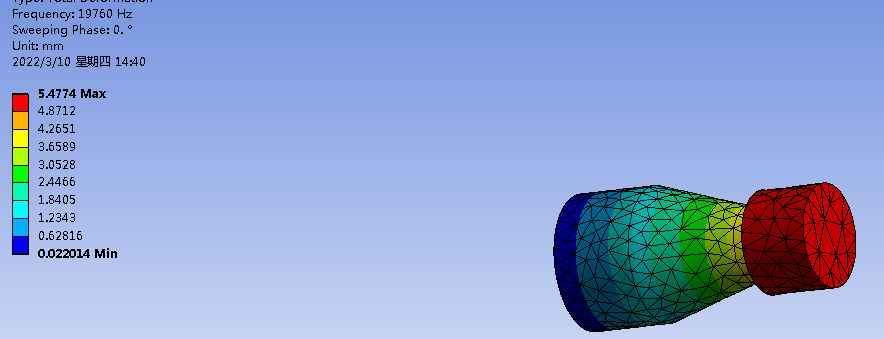

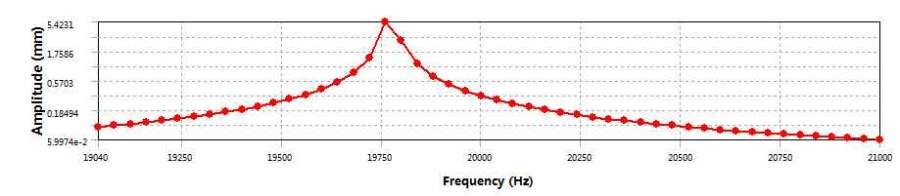

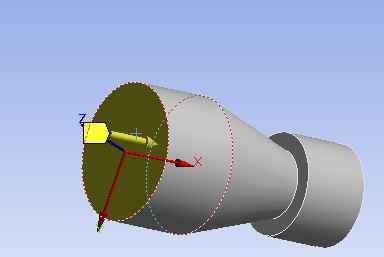

做的是1/4波长变幅杆，模态分析纵振频率为19427，在谐响应分析时，在大端面给定了5微米的位移，此外没有给定其他约束，做出来后发现，振幅太大了，足足有5mm多。
想请教一下大佬们是啥原因

关于workbench做变幅杆谐响应分析


关于workbench做变幅杆谐响应分析-1


关于workbench做变幅杆谐响应分析-2


发自小木虫Android客户端
