| 查看: 632 | 回复: 0 | |||
| 【有奖交流】积极回复本帖子，参与交流，就有机会分得作者 wlhzfz 的 50 个金币 | |||
[交流]
珠光体钢中异常组织判断，求助各位指点一二
|
|||
|

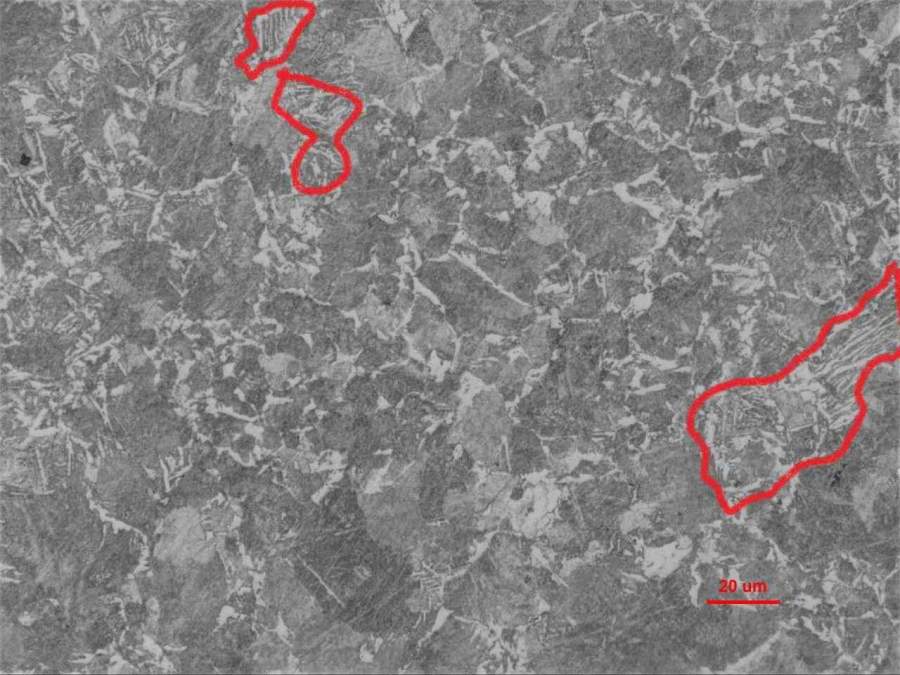

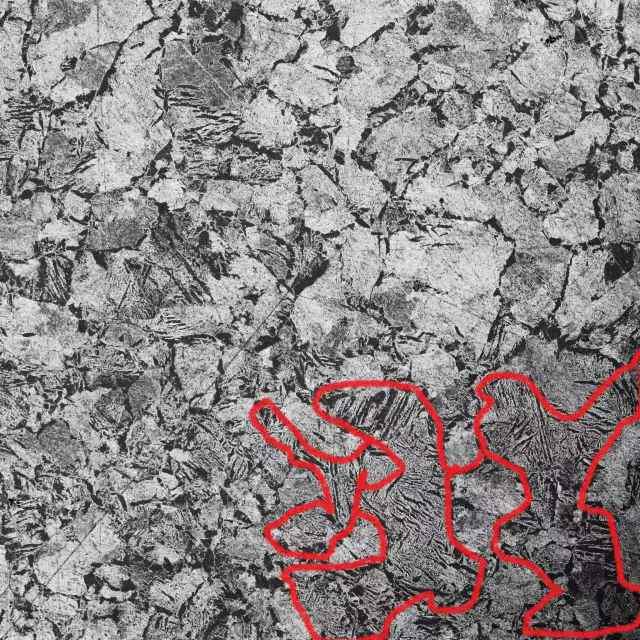

拿到了中碳低合金钢，碳含量0.56%wt，该样品在800度时水淬（室温水，局部淬火）300秒，后490度回火一定时间，经过2%硝酸酒精腐蚀后，观察到主要为先共析铁素体和珠光体，但是临近样品表面处还有一定量的异常组织，图片中分别为500倍金相和1000倍电镜图片，想辛苦大家帮忙看看异常组织为什么组织 我搜集到的资料中：相似的淬火回火工艺下，百度资料表示可能是回火索氏体或回火屈氏体，目前也有文献中也有提到这类组织，认为是上贝氏体 因为是刚跨到材料专业，可能描述的不太专业，敬请大家帮忙分析分析，谢谢！   发自小木虫Android客户端 |
回复此楼» 猜你喜欢
312求调剂
已经有7人回复
-
化学工程321分求调剂
已经有16人回复
-
280求调剂
已经有3人回复
-
266求调剂
已经有7人回复
-
工科材料085601 279求调剂
已经有5人回复
-
环境工程调剂
已经有8人回复
-
302求调剂
已经有9人回复
-
297求调剂
已经有4人回复
-
298-一志愿中国农业大学-求调剂
已经有4人回复
-
焦虑
已经有10人回复
» 本主题相关商家推荐: (我也要在这里推广)
