关于交流阻抗谱
领取红包 (小木虫手机app专属红包)

扫一扫,下载小木虫客户端

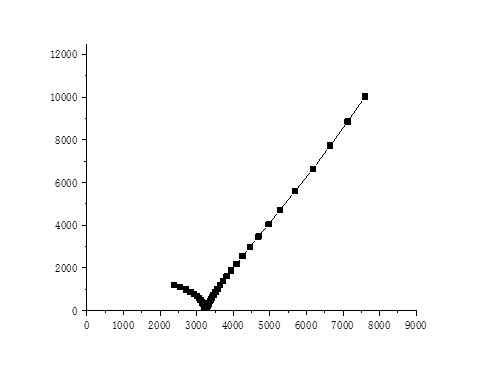

我是准备测凝胶的电导率的,之前测的阻抗谱都是一条直线,但是这次换了体系之后测的阻抗谱前边多了一小段弧线,这样怎么看它的电阻?

关于交流阻抗谱


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
这个阻抗谱分为两个部分,高频区域的弧线是个容抗弧,对应样品表面的离子交换过程,弧的直径为离子交换电阻,后面低频区域的45°直线是个warbug阻抗,对应样品表面的扩散过程,这个部分的阻抗是无限大,是求不出阻抗的。
12楼2022-03-04 19:55:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

七月的流火

新虫 (初入文坛)


引用回帖:
12楼: Originally posted by season7865 at 2022-03-04 19:55:58
这个阻抗谱分为两个部分,高频区域的弧线是个容抗弧,对应样品表面的离子交换过程,弧的直径为离子交换电阻,后面低频区域的45°直线是个warbug阻抗,对应样品表面的扩散过程,这个部分的阻抗是无限大,是求不出阻抗 ...

等于说我这个凝胶的电阻就是前边弧的直径吗?

发自小木虫Android客户端
13楼2022-03-05 09:49:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)



小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
13楼: Originally posted by 七月的流火 at 2022-03-05 09:49:41
等于说我这个凝胶的电阻就是前边弧的直径吗?
...

是的,之前的体系没看到容抗弧很有可能是弧直径太小,把高频段数据放大一点,可能就可以看到了

[ 发自手机版 https://muchong.com/3g ]
14楼2022-03-05 10:21:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

七月的流火

新虫 (初入文坛)


引用回帖:
14楼: Originally posted by season7865 at 2022-03-05 10:21:14
是的,之前的体系没看到容抗弧很有可能是弧直径太小,把高频段数据放大一点,可能就可以看到了
...

好的,谢谢

发自小木虫Android客户端
15楼2022-03-05 12:13:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yufengsu

新虫 (小有名气)



小木虫: 金币+0.5, 给个红包,谢谢回帖
请问楼主测试频率范围到多少赫兹,有设备型号吗?
16楼2022-03-08 10:26:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

20001122

新虫 (初入文坛)



小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
15楼: Originally posted by 七月的流火 at 2022-03-05 12:13:48
好的,谢谢
...

我测出来的数据和之前楼主测得一样,都是直线,放大后也没有圆弧,像这种该怎么分析呢?
17楼2022-04-19 11:03:34
