[求助] ANSYS apdl温度云图中如何显示网格已有1人参与

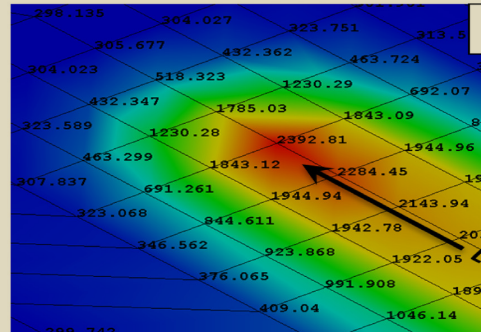

用ANSYS apdl求的温度云图，如何在云图上显示网格呢，如下图


1楼 2022-02-27 21:56:17

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

铁杆木虫 (著名写手)

在显示云图之前，先执行如下几个命令：
!*
/ESHAPE,1
/EFACET,1
  !*
  /EDGE,1,1,45 !  可选
  !*
  然后再显示云图，试试看吧。
