[求助]
工件怎么能够按照等刚度分成N段？
|
||
|

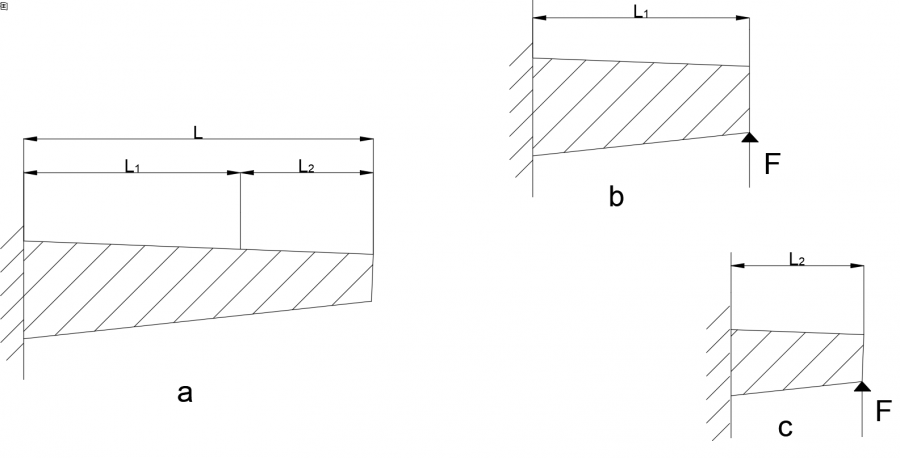

一个变截面的工件（其截面形状不规律），有限元导出其刚度矩阵，但是怎么能够将其分成N段等刚度的部件。 以分成两段为例，问题具体描述以及示意图如下：对于工件a,怎么将其分成长度分别为L1和L2的两个工件b和C，使得工件b和C悬臂固定时，其悬臂端受到力F作用时，两个工件发生的弯曲变形值是一致的（即工件b和工件c刚度一致）。由于工件b 截面要比工件c大，截面矩也大，因此能够知道工件b长度L1要比工件C长度L2 长，但是具体数值怎么确定，哪位大神能够指点下，不胜感激。   微信图片_20220217154010.png@ctgu_zheng@kerven |
