[交流] 请教各位大佬,为何下方两个模型中应力变化趋势不一致?

请教各位大佬,为何下方两个模型中应力变化趋势不一致?

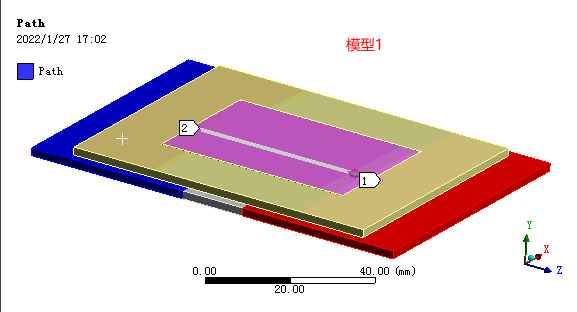

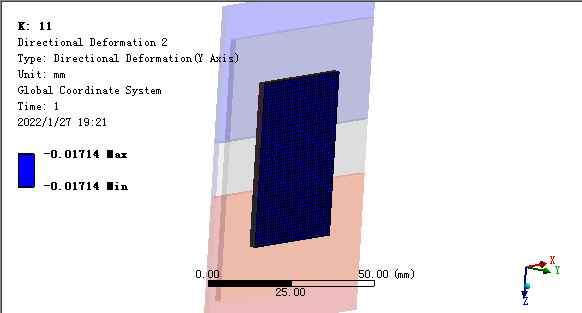

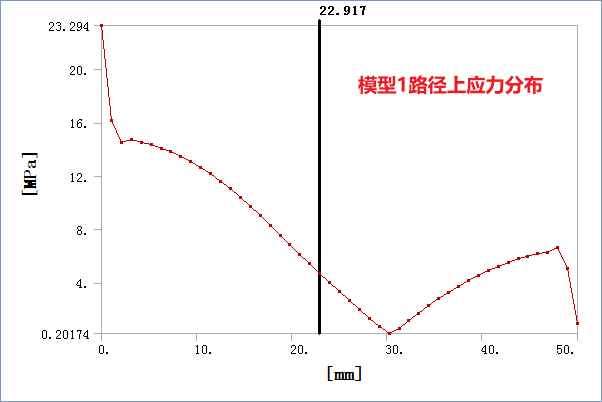

图1所示仿真模型中,底部三个长方体为三种材质,弹性模量分别为1(蓝色长方体),2(灰色长方体),4(红色长方体)mpa,底部三个长方体以form new part形式组合为一个部件,上方粉色长方体及黄色长方体弹性模量设置为20000000000mpa,黄色长方体内侧的四个面以及底部三个长方体的底面均被设置为fixed support形式,各个几何体之间的接触均设置为无摩擦接触,在粉色长方体上侧面上施加100n的力,仿真结果显示粉色几何体的y向变形为一个常数(如图2),粉色长方体底面路径上等效应力变化趋势如图3所示;

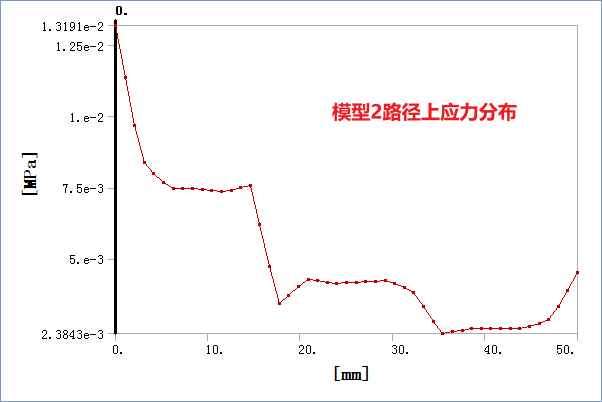

此后,自己也建立了另外一个仿真模型,如下图4,该模型的参数设置及接触设置与上个模型相同,只是载荷的施加方式更改为在粉色长方体的上表面施加y向位移,但是在实际仿真过程中发现两个模型中,粉色长方体下表面同一路径上等效应力变化趋势并不一致;模型2等效应力变化趋势如下图5,有没有大佬知道为何第一个模型获得的应力的分布与第二个模型中的应力变化趋势是不一样的?应该如何调整第一个模型使得其路径上等效应力与模型2相同

请教各位大佬,为何下方两个模型中应力变化趋势不一致?


请教各位大佬,为何下方两个模型中应力变化趋势不一致?-1


请教各位大佬,为何下方两个模型中应力变化趋势不一致?-2


请教各位大佬,为何下方两个模型中应力变化趋势不一致?-3





请教各位大佬,为何下方两个模型中应力变化趋势不一致?-4



发自小木虫Android客户端
