请教一个ANSYS几何模型的问题？ 已有1人参与
|
|

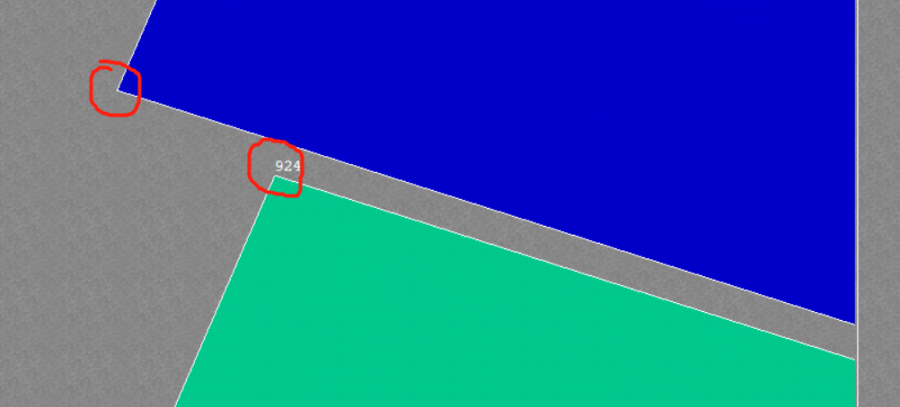

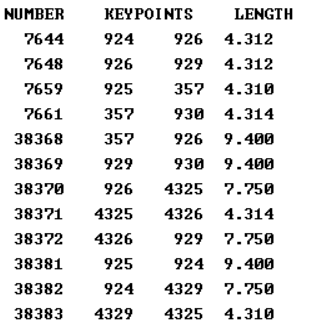

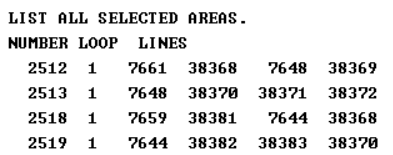

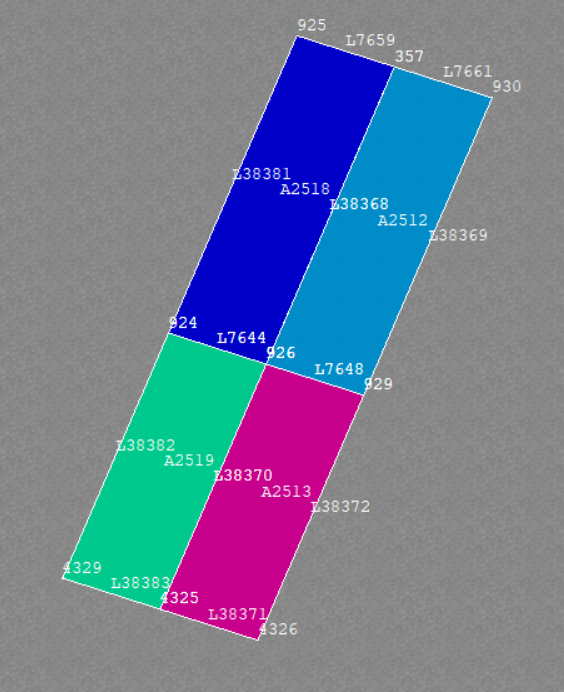

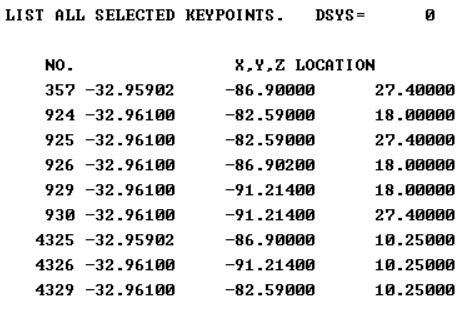

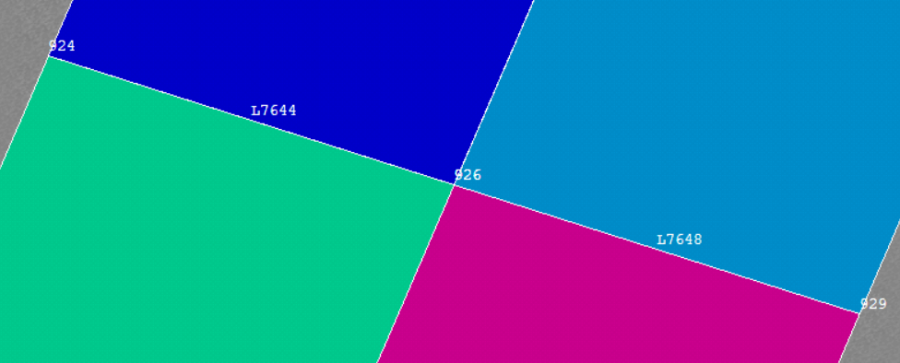

ansys里面建立了四个面，共用了5个keypoint，但是放大一看，在点处两个面之间就没共用边，二是出现了一定的间隙，请问大家知道是为什么吗？ 1.png  2.png  3.png  面的编号和对应的线.png  线的编号和对于的点.png  点的坐标.png 附上代码： k,357,-32.95901716141,-86.9,27.4 k,924,-32.961,-82.59,18 k,925,-32.961,-82.59,27.4 k,926,-32.961,-86.902,18 k,929,-32.961,-91.214,18 k,930,-32.961,-91.214,27.4 k,4325,-32.95901716141,-86.9,10.25 k,4326,-32.961,-91.214,10.25 k,4329,-32.961,-82.59,10.25 a,930,929,926,357 a,357,926,924,925 a,929,4326,4325,926 a,926,4325,4329,924 |
