| 查看: 947 | 回复: 6 | ||
| 【悬赏金币】回答本帖问题，作者1216565504将赠送您 15 个金币 | ||
1216565504铜虫 (正式写手)
|
[求助]
建模遇到的问题解决不了了，求助大佬们帮帮忙呀
|
|

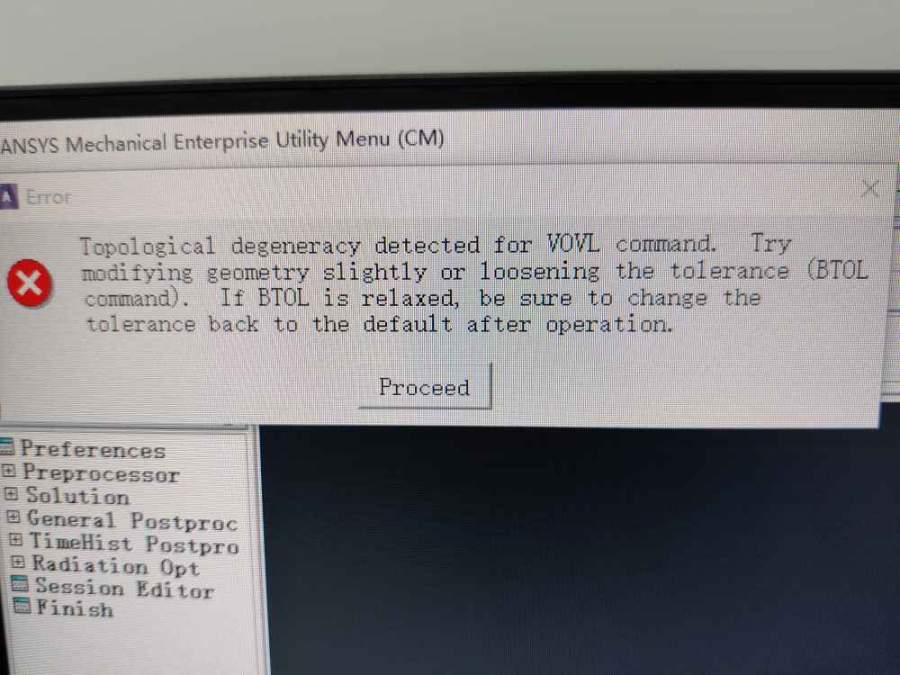

我的模型是一个正方体内有许多球体，我想用vovlap命令进行搭接，但是里面的球体数量多了以后就会出现拓扑错误，让我修改几何形状或公差，我改了btol后还是不行。该怎么办呢？ @wuming524 发自小木虫Android客户端 |
回复此楼» 猜你喜欢
本9一志愿2 0854低分专硕286求调剂
已经有8人回复
-
070300化学求调剂
已经有15人回复
-
329求调剂
已经有12人回复
-
085701求调剂
已经有6人回复
-
26考研调剂0710 0860
已经有7人回复
-
材料专业383求调剂
已经有8人回复
-
一志愿北京科技大学材料工程085601，求调剂
已经有17人回复
-
一志愿郑州大学材料与化工085600，求调剂
已经有19人回复
-
085600，专业课化工原理，321分求调剂
已经有8人回复
-
求生物学调剂
已经有11人回复
2楼2022-01-12 16:49:14
1216565504
铜虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 41
- 散金: 47
- 帖子: 535
- 在线: 26.4小时
- 虫号: 23547214
- 注册: 2020-09-17
- 专业: 工程热物理相关交叉领域
3楼2022-01-12 17:06:43
1216565504
铜虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 41
- 散金: 47
- 帖子: 535
- 在线: 26.4小时
- 虫号: 23547214
- 注册: 2020-09-17
- 专业: 工程热物理相关交叉领域
|
另外奇怪的一点是，我用另外一种算法建模出现这个问题的概率很小。对比两种方法没找到区别。希望大佬们帮我看一下。 /clear !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! XMAX=100 YMAX=100 ZMAX=100 !设定模型尺寸 RMIN=10 RMAX=10 !设定球形半径 /PREP7 NUM_TOTAL=100 !设定球个数 *DO,I,1,1000000 LOC_X=RAND(-XMAX/2,XMAX/2) LOC_Y=RAND(-YMAX/2,YMAX/2) LOC_Z=RAND(-ZMAX/2,ZMAX/2) RADIUS=RAND(RMIN,RMAX) !生成球体 WPOFFS,LOC_X,LOC_Y,LOC_Z SPH4,0,0, RADIUS *GET,VOLU_NUM,VOLU,0,COUNT M= VOLU_NUM WPROTA,30, CSWPLA,11,1 CSYS,11 VGEN, ,M, , ,, 30, , , ,1 CSYS,0 WPCSYS,-1,0 !通过布尔运算判断球是否相交 *IF,M,GT,1,THEN *DO,J,1,M-1 BOPTN,KEEP,1 BOPTN,NWARN,1 BOPTN,VERS,RV52 BTOL,1e-005, VSBV,J,M *GET,VOLU_NUM,VOLU,0,COUNT *IF,VOLU_NUM,GT,M,THEN VDELE,M,M+1,1,1 NUMCMP,VOLU *EXIT *ENDIF *ENDDO *ENDIF *GET,VOLU_NUM,VOLU,0,COUNT M= VOLU_NUM !判断数目如果达到一定数目停止循环 *IF,M,GT,NUM_TOTAL,THEN *EXIT *ENDIF *ENDDO BLOCK,-XMAX/2,XMAX/2,-YMAX/2,YMAX/2,-ZMAX/2,ZMAX/2, /TRLCY,VOLU,0.5, M+1 /REPLOT !!!!!!!!!!!!!!!!!!!!!截掉体外面一部分的填充物!!!!!!!!!!!!!!!! WPOFFS,-XMAX/2 WPROTA,,,90 BOPTN,KEEP,0 !不保留原体 BOPTN,NWARN,1 BOPTN,VERS,RV52 BTOL,1e-005, VSBW,ALL CSYS,0 WPCSYS,-1,0 WPOFFS,XMAX/2 WPROTA,,,90 BOPTN,KEEP,0 !不保留原体 BOPTN,NWARN,1 BOPTN,VERS,RV52 BTOL,1e-005, VSBW,ALL CSYS,0 WPCSYS,-1,0 WPOFFS,,YMAX/2 WPROTA,,90, BOPTN,KEEP,0 !不保留原体 BOPTN,NWARN,1 BOPTN,VERS,RV52 BTOL,1e-005, VSBW,ALL CSYS,0 WPCSYS,-1,0 WPOFFS,,-YMAX/2 WPROTA,,90, BOPTN,KEEP,0 !不保留原体 BOPTN,NWARN,1 BOPTN,VERS,RV52 BTOL,1e-005, VSBW,ALL CSYS,0 WPCSYS,-1,0 WPOFFS,,,ZMAX/2 BOPTN,KEEP,0 !不保留原体 BOPTN,NWARN,1 BOPTN,VERS,RV52 BTOL,1e-005, VSBW,ALL CSYS,0 WPCSYS,-1,0 WPOFFS,,,-ZMAX/2 BOPTN,KEEP,0 !不保留原体 BOPTN,NWARN,1 BOPTN,VERS,RV52 BTOL,1e-005, VSBW,ALL CSYS,0 WPCSYS,-1,0 !反选删掉四周的体 VSEL,U,LOC,X,-XMAX/2,XMAX/2 VDELE,ALL,,,1 ALLS VSEL,U,LOC,Y,-YMAX/2,YMAX/2 VDELE,ALL,,,1 ALLS VSEL,U,LOC,Z,-ZMAX/2,ZMAX/2 VDELE,ALL,,,1 ALLS VPLOT NUMCMP,VOLU NUMCMP,KP NUMCMP,LINE NUMCMP,AREA 这是第一种出现错误较少的方法 |
4楼2022-01-12 17:08:18
1216565504
铜虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 41
- 散金: 47
- 帖子: 535
- 在线: 26.4小时
- 虫号: 23547214
- 注册: 2020-09-17
- 专业: 工程热物理相关交叉领域
|
/clear !**************************************************************************** !文件说明段 !**************************************************************************** /FILNAME,CM,1 /TITLE, Composite material /REPLOT /units,si !**************************************************************************** !设置材料属性 !**************************************************************************** /PREP7 ET,1,SOLID70 MP,KXX,1,0.27 MP,KXX,2,290 !**************************************************************************** !绘制分析模型 !**************************************************************************** XMAX=100 YMAX=100 ZMAX=100 !设定模型尺寸 *Create,dataread,mac !创建宏文件，名为dataread，名称可更改 *dim,PC,array,96,4 !创建读入数据的数组 *vread,PC(1,1), G:\Matlab\data,txt,,jik,4,96 !读入文件data.txt的数据 (4f5.0) !读入格式 *End !结束宏文件的创建 Dataread !运行宏文件,读入颗粒坐标数据 *DO,I,1,96 !生成球体 WPOFFS,PC(I,1),PC(I,2),PC(I,3) SPH4,0,0,PC(I,4) *GET,VOLU_NUM,VOLU,0,COUNT M= VOLU_NUM WPROTA,30, CSWPLA,11,1 CSYS,11 VGEN, ,M, , ,, 30, , , ,1 CSYS,0 WPCSYS,-1,0 *ENDDO ALLS VSUM,VOLUME *GET,VOLUME_VOLU,VOLU,,VOLU ALLS VPLOT BLOCK,0,XMAX,0,YMAX,0,ZMAX !Vovlap,all !/TRLCY,VOLU,1,74 !!!!!!!!!!!!!!!!!!!!!截掉体外面一部分的填充物!!!!!!!!!!!!!!!! WPOFFS,0 WPROTA,,,90 BOPTN,KEEP,0 !不保留原体 BOPTN,NWARN,1 BOPTN,VERS,RV52 BTOL,1e-005, VSBW,ALL CSYS,0 WPCSYS,-1,0 WPOFFS,XMAX WPROTA,,,90 BOPTN,KEEP,0 !不保留原体 BOPTN,NWARN,1 BOPTN,VERS,RV52 BTOL,1e-005, VSBW,ALL CSYS,0 WPCSYS,-1,0 !使工作平面位置与当前坐标系平面一致 WPOFFS,,0 WPROTA,,90, BOPTN,KEEP,0 !不保留原体 BOPTN,NWARN,1 BOPTN,VERS,RV52 BTOL,1e-005, VSBW,ALL CSYS,0 WPCSYS,-1,0 WPOFFS,,YMAX WPROTA,,90, BOPTN,KEEP,0 !不保留原体 BOPTN,NWARN,1 BOPTN,VERS,RV52 BTOL,1e-005, VSBW,ALL CSYS,0 WPCSYS,-1,0 WPOFFS,,,ZMAX BOPTN,KEEP,0 !不保留原体 BOPTN,NWARN,1 BOPTN,VERS,RV52 BTOL,1e-005, VSBW,ALL CSYS,0 WPCSYS,-1,0 WPOFFS,,,0 BOPTN,KEEP,0 !不保留原体 BOPTN,NWARN,1 BOPTN,VERS,RV52 BTOL,1e-005, VSBW,ALL CSYS,0 WPCSYS,-1,0 !反选删掉四周的体 VSEL,U,LOC,X,0,XMAX VDELE,ALL,,,1 ALLS VSEL,U,LOC,Y,0,YMAX VDELE,ALL,,,1 ALLS VSEL,U,LOC,Z,0,ZMAX VDELE,ALL,,,1 ALLS VPLOT 这是第二种常出错的方法。思路是先用matlab算了球体的坐标和半径参数，读入到APDL中建模。 |
5楼2022-01-12 17:09:25
6楼2022-01-12 17:40:51
7楼2022-01-12 18:34:54
