[求助] ANSYS结果后处理求助 已有1人参与

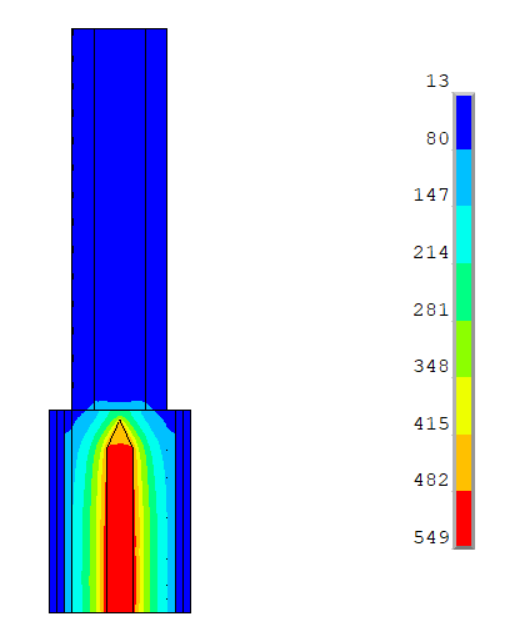

ANSYS结果后处理中，如何把图例设置成上边的数值大，下边的数值小，我图形中的设置是反的。
PS：手动合成图形不是不可以，我希望的数通过软件操作直接实现。

ANSYS结果后处理求助
回复此楼

» 猜你喜欢
南无阿弥陀佛
1楼 2021-12-21 15:49:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

回归纯净

铜虫 (小有名气)
自己先顶一个
回复此楼
南无阿弥陀佛
2楼2021-12-21 15:49:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
试试看：使用菜单路径：
      Utility Menu>PlotCtrls>Style>Contours>Uniform Contours
    会打开一个云图设置的窗口，在其中：
      激活  User Specified
      然后在 User Specified Intervals 的三个选项中，最小值填写你的最大值，最大值填写你的最小值，增量值不填写。/REPLOT 保持为 Replot，然后点击 OK。
    看看是否满足你的要求。
赞一下 回复此楼
3楼2021-12-22 09:23:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

回归纯净

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by htbbzzg at 2021-12-22 09:23:51
试试看：使用菜单路径：
      Utility Menu>PlotCtrls>Style>Contours>Uniform Contours
    会打开一个云图设置的窗口，在其中：
      激活  User Specified
      然后在 User ...

首先非常感谢您听过良好的思路，我按照您的方法试了，暂时还无法解决问题。

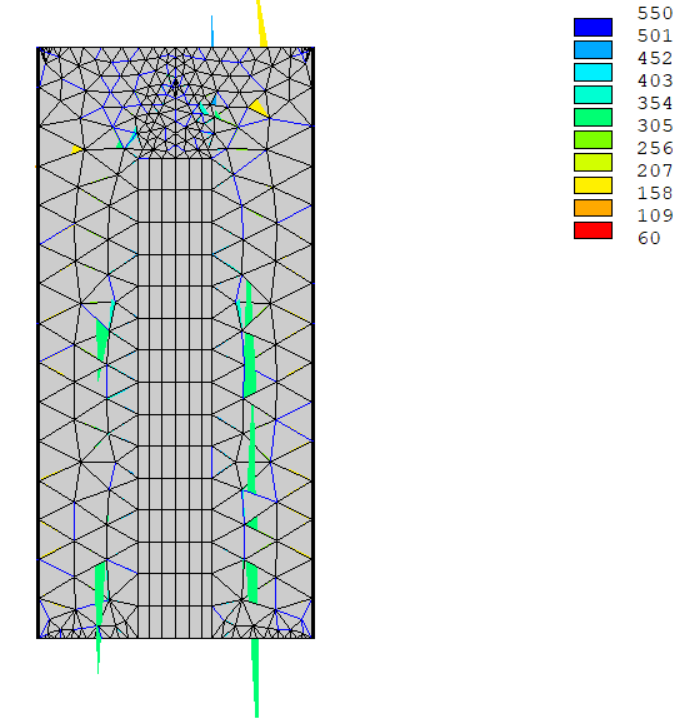

第一张图片中，把最大值和最小值换了一下，右边的图例中的数字确实是最大值在上面，最小值在下面，但图例没有发生变化，代表最大值的红色依然在下面，代表最小值的蓝色依然在上面，而且不能正确显示云图。

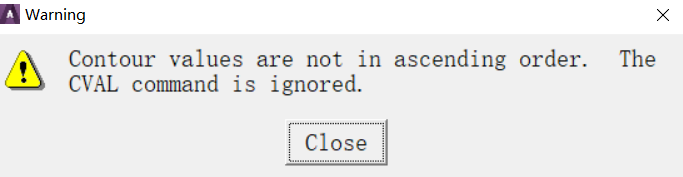

我又尝试了一种方法，设置成 non-uniform contours  手动输入数值，把数值按照降序排列，结果弹出第二张图的警告。ANSYS是不是只支持升序排列
ANSYS结果后处理求助-1


ANSYS结果后处理求助-2
赞一下 回复此楼
南无阿弥陀佛
4楼2021-12-22 14:12:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
回归纯净: 金币+10, ★★★很有帮助, 谢谢。我用的是您之前教的方法，最大值和最小值反过来写。这样只需要把长方形图例截图翻转180°，再和结果和数字部分组合就得到想要的图片 2021-12-30 13:59:34
可以使用 /color 命令来修改云图颜色条中的各种颜色，菜单路径是：
        Utility Menu>PlotCtrls>Style>Contours>Uniform Contours > 修改颜色条的各种颜色 > OK
    以下是相应的命令：
        /COLOR,SMIN,WHIT               !  小于最小值时
        /COLOR,CNTR,BLUE,1
        /COLOR,CNTR,CBLU,2
        /COLOR,CNTR,CYAN,3
        /COLOR,CNTR,GCYA,4
        /COLOR,CNTR,GREE,5
        /COLOR,CNTR,YGRE,6
        /COLOR,CNTR,YELL,7
        /COLOR,CNTR,ORAN,8
        /COLOR,CNTR,RED,9
        /COLOR,SMAX,BLAC               !  大于最大值时
        /REPLOT
    试一试吧
赞一下(1人) 回复此楼
5楼2021-12-25 09:37:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

回归纯净

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by htbbzzg at 2021-12-25 09:37:09
可以使用 /color 命令来修改云图颜色条中的各种颜色，菜单路径是：
        Utility Menu>PlotCtrls>Style>Contours>Uniform Contours > 修改颜色条的各种颜色 > OK
  ...

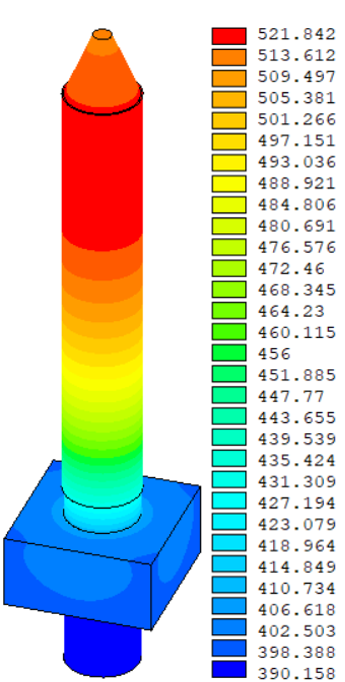

中间的图例做了180赌旋转，在word里和云图以及数字部分组合就得到想要的图形。您说的也是另外一种可行方法。
ANSYS结果后处理求助-3
赞一下 回复此楼
南无阿弥陀佛
6楼2021-12-30 14:03:46
