[交流] fluent模拟 传热交流

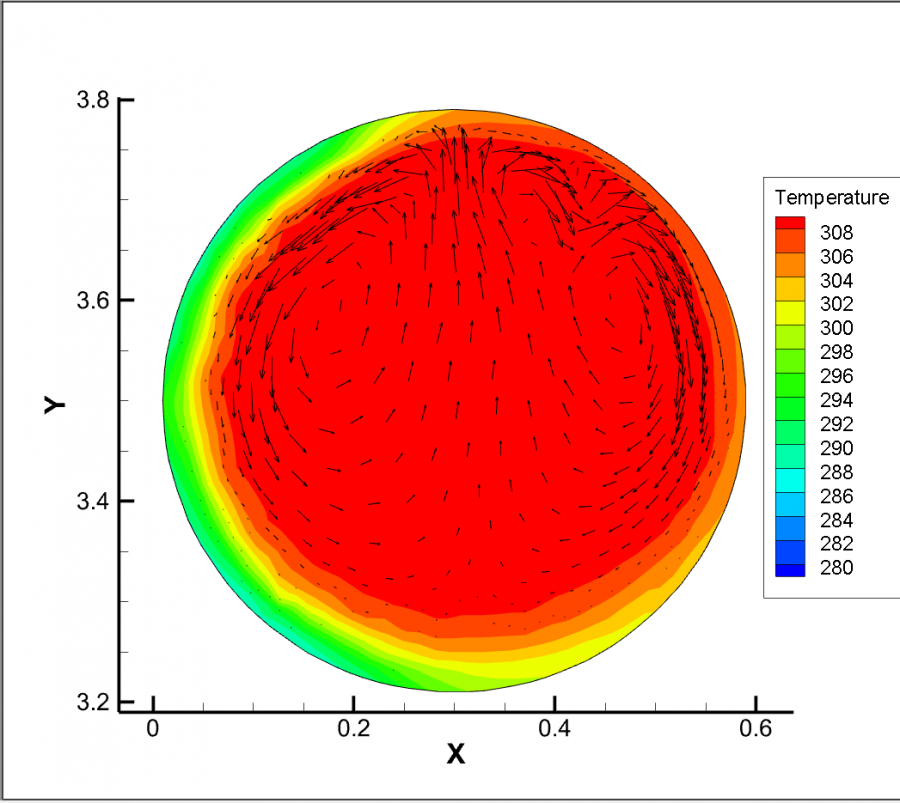

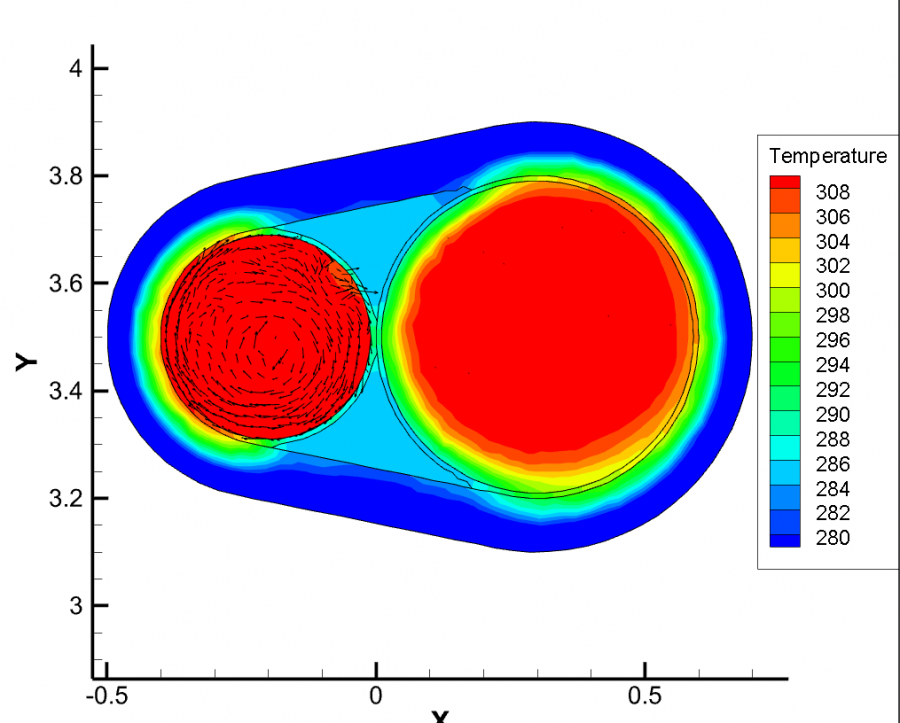

大家好，我是一名小硕。我相信这里还是有很多热爱仿真学习交流的虫子们的。想和大家交流下fluent模拟，计算结果详见图片（瞬态下，原油和热水同时停输2h时刻的云图），仿真条件如下：
埋地计算区域10m*10m，左边伴热管道DN400，右边原油管道DN600，管道间夹层是导热系数很高的导热材料，最外层是保温层，研究原油温降过程中的温度场和流场变化。
fluent模型：只开启了凝固融化和能量方程。
初始温度：热水60度，原油40度。原油变密度，存在自然对流。

疑惑：从温度来看，靠近热水一侧的原油为什么先凝固？（我和老师一致认为不正确，但找不到原因）。但从流场来看，原油受到热水传热，原油内部左边的漩涡的确比右边的漩涡大（我认为是正确的）。

预期：无论是流场，还是温度场，原油内部靠近热水一侧，均应该受影响大于距离远的右。（原油内部，远离热水一侧最先凝固才对，）

fluent模拟 传热交流


fluent模拟 传热交流-1


fluent模拟 传热交流-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2021-12-19 13:03:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

YSCX科研人

新虫 (小有名气)
送红花一朵
引用回帖:
7楼: Originally posted by nono2009 at 2021-12-21 11:58:48
计算结果先凝固的区域，应该是换热量或者热流密度更大，查查为何会如此？...

非常感谢您，预祝您身体健康，谢谢
赞一下(1人) 回复此楼
12楼2021-12-28 20:44:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nono2009

超级版主 (文学泰斗)
★
YSCX科研人(金币+1): 谢谢参与
影响局部凝固（换热量）的原因，无非一个是温差，一个是换热系数（假设换热面积不变）。看看这两个量的计算结果大小。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

YSCX科研人
3楼2021-12-19 15:13:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YSCX科研人

新虫 (小有名气)
送红花一朵
引用回帖:
3楼: Originally posted by nono2009 at 2021-12-19 15:13:14
影响局部凝固（换热量）的原因，无非一个是温差，一个是换热系数（假设换热面积不变）。看看这两个量的计算结果大小。

首先非常感谢老师的解答！学生愚笨，并没有完全领悟到院士的意思，老师意思是：比较温差和换热系数，哪一个变量的影响更大，对这样吗？
赞一下 回复此楼
6楼2021-12-21 10:31:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nono2009

超级版主 (文学泰斗)
引用回帖:
6楼: Originally posted by YSCX科研人 at 2021-12-21 10:31:28
首先非常感谢老师的解答！学生愚笨，并没有完全领悟到院士的意思，老师意思是：比较温差和换热系数，哪一个变量的影响更大，对这样吗？...

计算结果先凝固的区域，应该是换热量或者热流密度更大，查查为何会如此？
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

YSCX科研人
7楼2021-12-21 11:58:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vincent666

铁虫 (小有名气)
学习了

发自小木虫IOS客户端
回复此楼
13楼2022-12-07 23:30:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vincent666

铁虫 (小有名气)
★
YSCX科研人(金币+1): 谢谢参与
学习了，学习了

发自小木虫IOS客户端
回复此楼
14楼2022-12-16 18:25:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenhuanlong

禁虫 (文学泰斗)
本帖内容被屏蔽
16楼2022-12-19 21:28:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

求带走呀

新虫 (初入文坛)
边界条件设置的有问题，感觉

发自小木虫IOS客户端
赞一下 回复此楼
18楼2023-01-01 21:39:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
