[求助] ansys结构分析建模计算得到的结果与正常分析结论不符 已有1人参与

我建立了一个角钢采用螺栓连接的模型,一根角钢一端采用固定约束,另一端约束垂直于角钢轴线两个方向的位移,另一角钢端面上施加位移荷载来实现弯矩效果,以测得模型的弯矩转角曲线。做了两组模型,一组角钢厚度4mm(图1),另一组角钢厚度8mm(图2),结果发现弯矩转角曲线的斜率和最大荷载不一样,厚度较大的一组斜率和荷载较大。在角钢转动过程中,模型处于摩擦传力阶段,未出现角钢和螺栓之间的挤压作用,故角钢厚度不应该会对弯矩转角曲线斜率和最大荷载产生影响。对模型做了很多改进,仍没能解决问题,想请教前辈们有没有遇到过类似的问题,以及应该如何解决这个问题。ansys结构分析建模计算得到的结果与正常分析结论不符

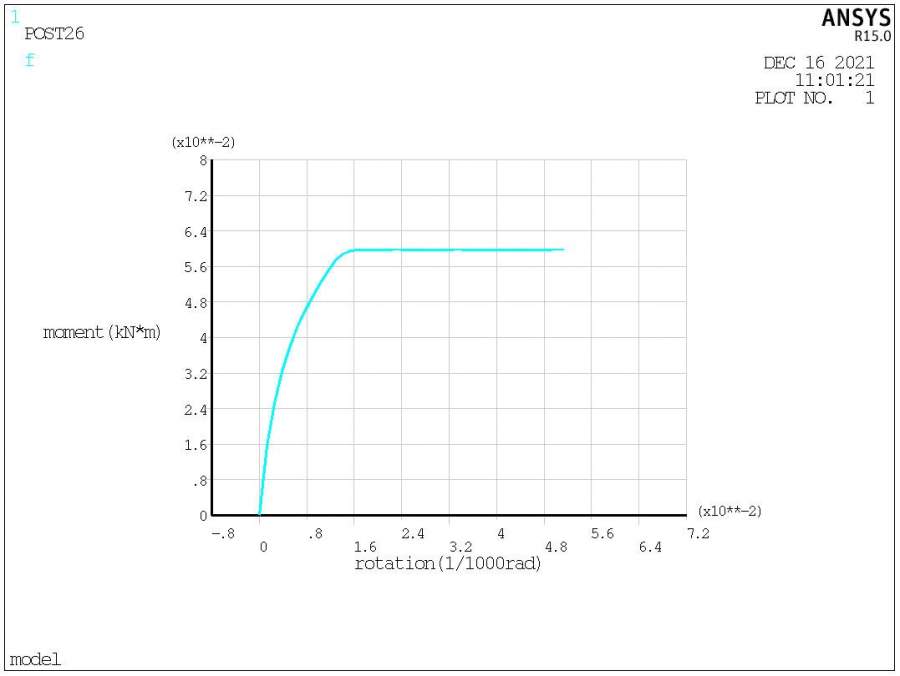

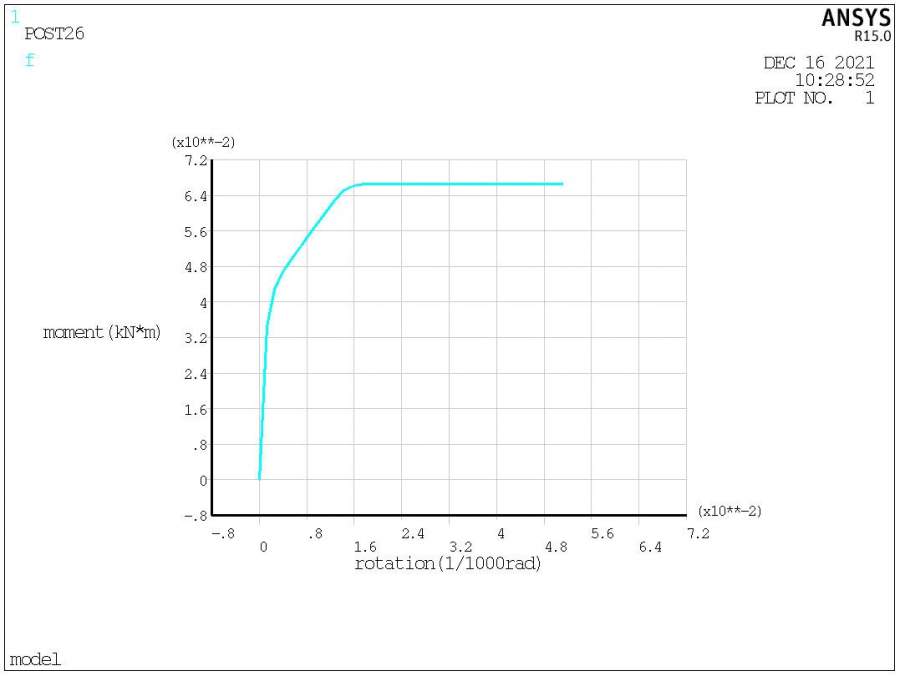

ansys结构分析建模计算得到的结果与正常分析结论不符-1

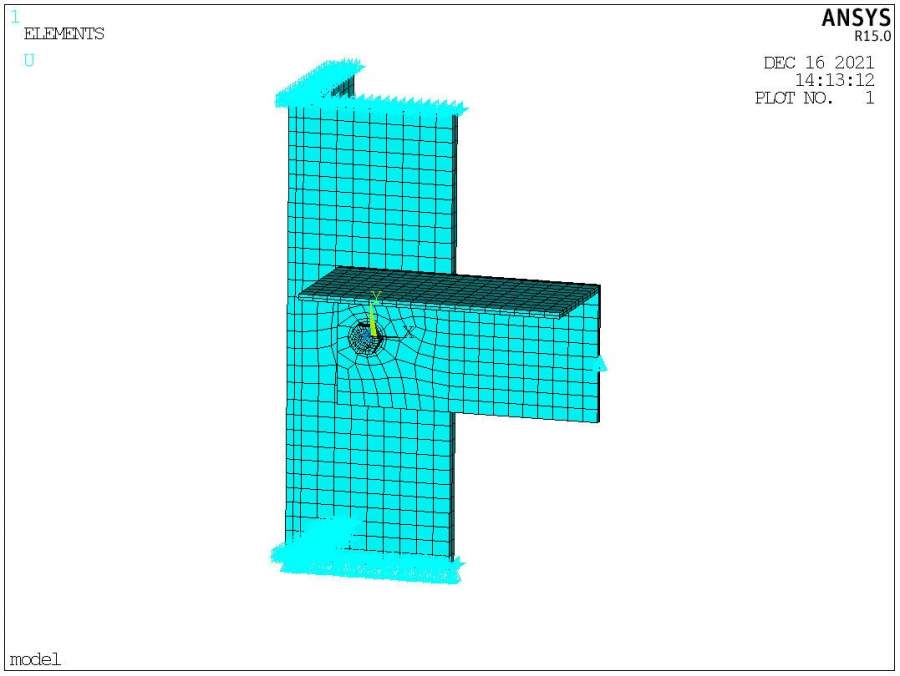

ansys结构分析建模计算得到的结果与正常分析结论不符-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 1颗螺栓节点.docx
  • 2021-12-17 11:28:54, 14.7 K

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
感觉是角钢和螺栓之间的链接有问题,不知道你是如何对角钢与螺栓的链接建模的?
2楼2021-12-18 09:57:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hsf12345

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by htbbzzg at 2021-12-18 09:57:48
感觉是角钢和螺栓之间的链接有问题,不知道你是如何对角钢与螺栓的链接建模的?

我是对角钢与螺栓之间建立了接触对,采用了接触单元conta174单元和目标面单元targe170单元
3楼2021-12-20 18:16:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

这几天一直看到你给我发来一个信息,但是无法打开和阅读,总是说相应的数据库不存在。不知是否小木虫这方面休息了还是有其它问题。
  你可以看一下计算结果中的接触结果,看看是否发生了接触 (接触状态中有粘结部分,或者接触压力大于零);如果没有接触压力或接触压力为负值,或发生了穿透,则是没有发生接触,也就是接触不起作用了,则需要仔细检查和修改接触属性和求解设置,使得接触能够起作用。首先可以检查一下接触对的接触单元和目标单元的法线方向是否互相指向对方,如果不是,是不会发生接触的,必须改正。

» 本帖已获得的红花(最新10朵)

4楼2022-01-03 09:02:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hsf12345

新虫 (初入文坛)

送红花一朵
引用回帖:
4楼: Originally posted by htbbzzg at 2022-01-03 09:02:29
这几天一直看到你给我发来一个信息,但是无法打开和阅读,总是说相应的数据库不存在。不知是否小木虫这方面休息了还是有其它问题。
  你可以看一下计算结果中的接触结果,看看是否发生了接触 (接触状态中有粘结部分 ...

好的,谢谢前辈,我试一下。
5楼2022-01-03 20:33:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

好的,你自己先试试看。如果实在解决不了,可以把你的模型 (最好是命令流) 发给我看看,并进行详细的说明。不过,根据情况可能会收取少量费用。
  我的邮箱:    htbbzzg@163.com
  又:如果你没有命令流,且你的 ANSYS 版本高于 15.0,则需要你在 ANSYS 中,将你的模型到处为 .cdb + .iges 文件,一起发给我,同时把从开始建模到计算完成的 .log 文件也发给我。
6楼2022-01-04 08:03:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hsf12345

新虫 (初入文坛)

引用回帖:
6楼: Originally posted by htbbzzg at 2022-01-04 08:03:05
好的,你自己先试试看。如果实在解决不了,可以把你的模型 (最好是命令流) 发给我看看,并进行详细的说明。不过,根据情况可能会收取少量费用。
  我的邮箱:    htbbzzg@163.com
  又:如果你没有命令流,且你的 ...

好的,谢谢前辈。
7楼2022-01-04 15:07:31
