小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 失效分析 » 初次接触疲劳，各位大神帮忙分析下疲劳断口
111/2返回列表12下一页
查看: 1381  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
【悬赏金币】回答本帖问题，作者gdym将赠送您 5 个金币

gdym

新虫 (初入文坛)

[求助] 初次接触疲劳，各位大神帮忙分析下疲劳断口 已有1人参与

拉压高周疲劳，一种18Cr2Ni4W一种34CrNi3Mo

发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2021-11-13 18:38:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

匿名

本帖仅楼主可见
赞一下
8楼2021-11-15 08:05:47
已阅   申请MM-EPI   回复此楼   编辑   查看我的主页
普通回帖

gdym

新虫 (初入文坛)
初次接触疲劳，各位大神帮忙分析下疲劳断口

发自小木虫IOS客户端
赞一下 回复此楼
2楼2021-11-13 18:39:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gdym

新虫 (初入文坛)
郁闷，上传不了图片

发自小木虫IOS客户端
赞一下 回复此楼
3楼2021-11-13 18:41:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gdym

新虫 (初入文坛)
初次接触疲劳，各位大神帮忙分析下疲劳断口-1

发自小木虫IOS客户端
赞一下 回复此楼
4楼2021-11-13 18:41:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gdym

新虫 (初入文坛)
初次接触疲劳，各位大神帮忙分析下疲劳断口-2

发自小木虫IOS客户端
赞一下 回复此楼
5楼2021-11-13 18:43:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gdym

新虫 (初入文坛)
前两张是18的材料，第三张是34的

发自小木虫IOS客户端
赞一下 回复此楼
6楼2021-11-13 18:43:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iwukexin

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
这不是疲劳吧？这是夹杂物引起的开裂吧？
赞一下 回复此楼
7楼2021-11-14 20:03:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gdym

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 萌萌hwi at 2021-11-15 08:05:47
看断口，是不是要先判断塑断韧断？再找到裂纹源区？然后根据组织和载荷来分析断口形貌？

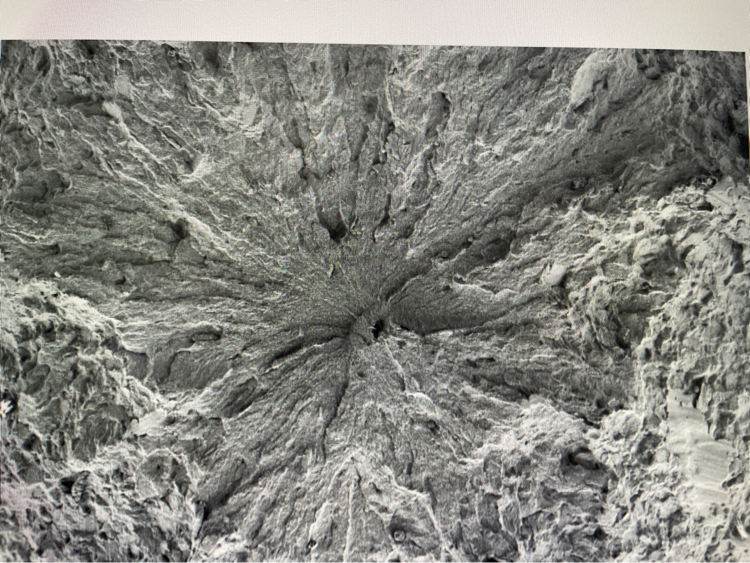

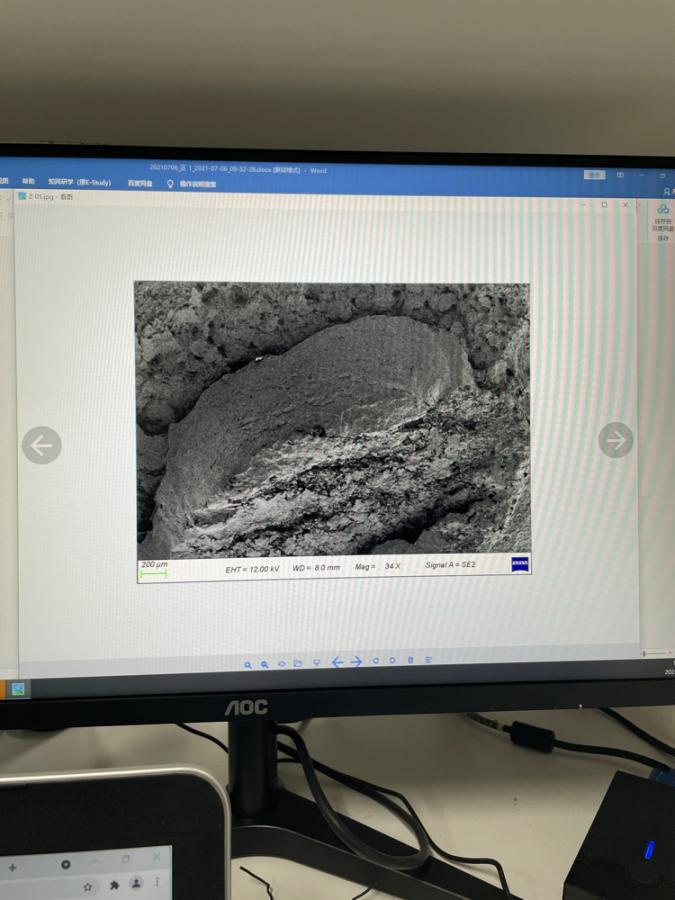

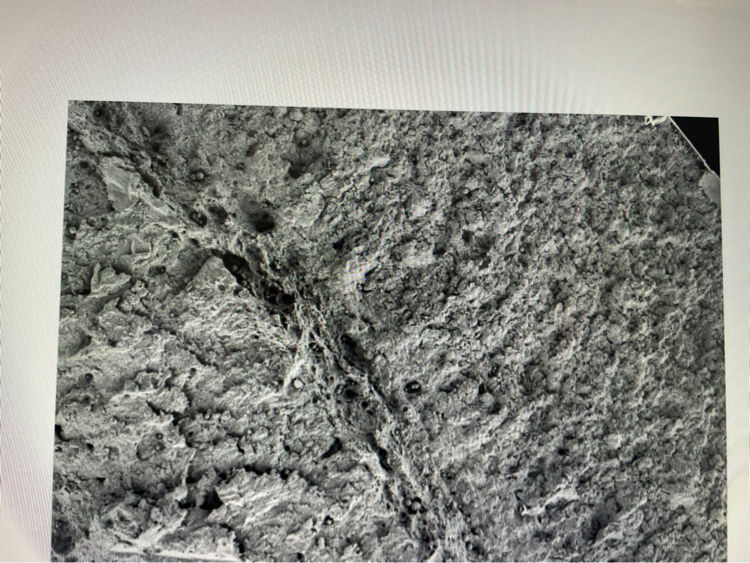

我挺纳闷的，这几张图都是在拉压疲劳试验机上做断的，1和2图是一个材料18Cr2Ni4W渗氮，1图是中心位置，为什么有个像小山形貌的特征；还有2图有一个环状的特征，是因为是渗氮的影响吗；3图的话是34CrNi3MoA.我觉得断裂源是心部那个地方，但和我看的文献中的疲劳断口不一样，凹凸不平，也没有鱼眼区，是不是这两个都不是疲劳断裂类型呢…

发自小木虫IOS客户端
赞一下 回复此楼
9楼2021-11-15 11:48:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gdym

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by iwukexin at 2021-11-14 20:03:57
这不是疲劳吧？这是夹杂物引起的开裂吧？

是在拉压疲劳试验机上做断的，循环次数也有10的5.6次方了，但我也不确定是不是疲劳断裂，和文献记得疲劳断裂的图像类型很不一样，一点也不平整，也没有鱼眼区什么的

发自小木虫IOS客户端
赞一下 回复此楼
10楼2021-11-15 11:52:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
