[求助] 显式分析单元扭曲问题 已有1人参与

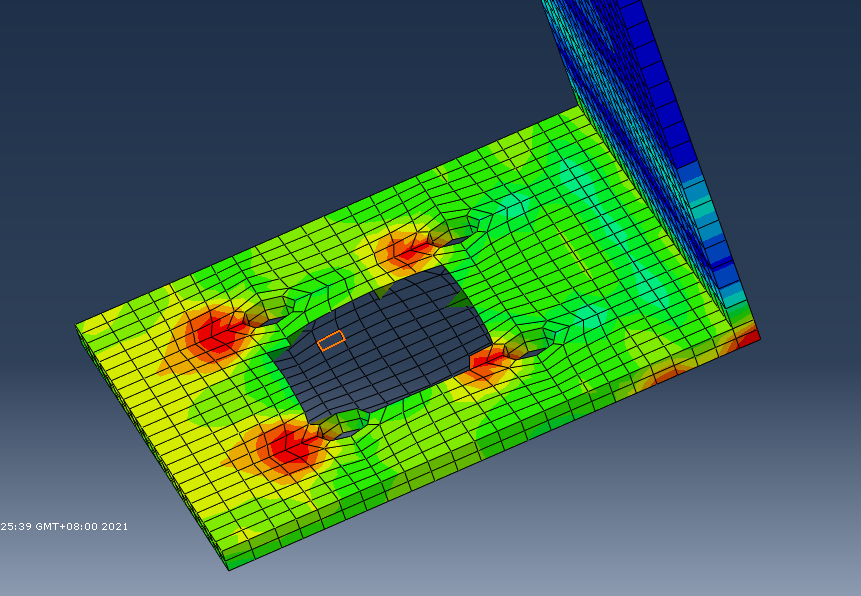

想咨询一下论坛里的各位大神们，一直在做一个钢筋混凝土框架的分析，在用显式动力学模拟准静态分析中，梁端处的混凝土和预埋钢套总是显示有单元扭曲过大，但结果里还没有那种扭曲变形特别大的状态，而是类似于下图的这种，扭曲的网格呈这回灰色透明，就像单元消失了一样。但是报错里提示The elements contained in element set ErrElemExcessDistortion-Step3 have distorted excessively. 设置了增强沙漏好像也没什么用，想请教一下有没有什么好的解决办法

显式分析单元扭曲问题
回复此楼

» 猜你喜欢
美好时光，只在昨日。
1楼 2021-10-30 07:42:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
不了解你的具体情况，说几句给你做个参考吧：
  貌似靠近几个红色区域的灰色区域中有高度扭曲单元，特别是斜下方的两个红色区域附近。
  你可以只选取这两个区域的单元和节点，尽量将云图的比例因子放大，打开单元显示，同时显示变形前、后的图形，然后仔细比较，查看哪些单元变形较大。
  或者你可以显示一下 Mises 应力结果，在最大应力点附近查找扭曲的单元。
  解决这个问题的办法，可以试试：将变形过大区域的网格细化，增加子步数 (减小子步时间)。
赞一下(1人) 回复此楼
2楼2021-10-30 10:00:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

浩然邪气

木虫 (小有名气)
引用回帖:
2楼: Originally posted by htbbzzg at 2021-10-30 10:00:33
不了解你的具体情况，说几句给你做个参考吧：
  貌似靠近几个红色区域的灰色区域中有高度扭曲单元，特别是斜下方的两个红色区域附近。
  你可以只选取这两个区域的单元和节点，尽量将云图的比例因子放大，打开单元 ...

有没有可能是这个钢套与混凝土之间设置的是tie的原因，可能merge更合适
赞一下 回复此楼
美好时光，只在昨日。
3楼2021-10-30 10:30:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

不好说，不过可以分别试试。
赞一下 回复此楼
4楼2021-11-01 07:37:27
