[求助]
workbench静力学分析不收敛，请问如何破解
|
|
|

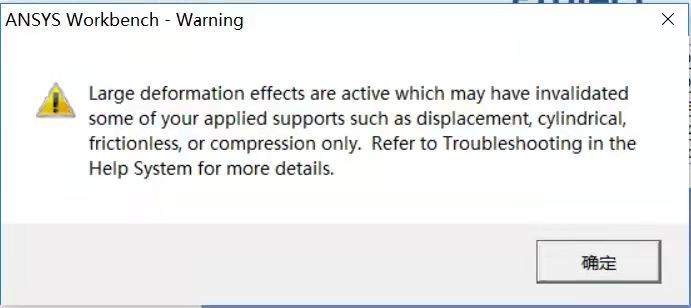

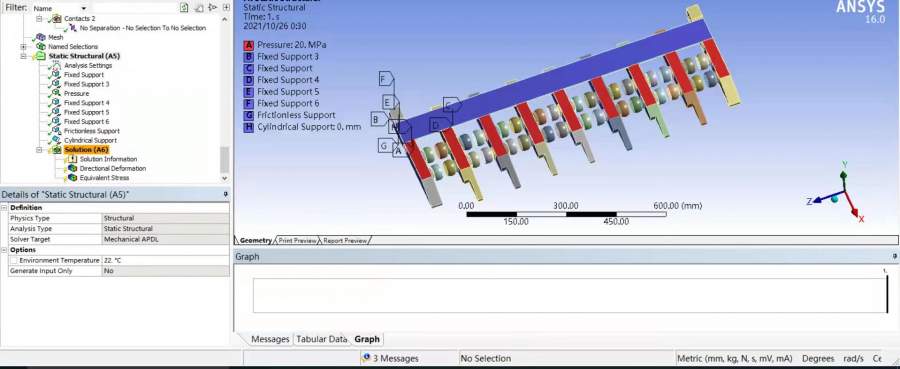

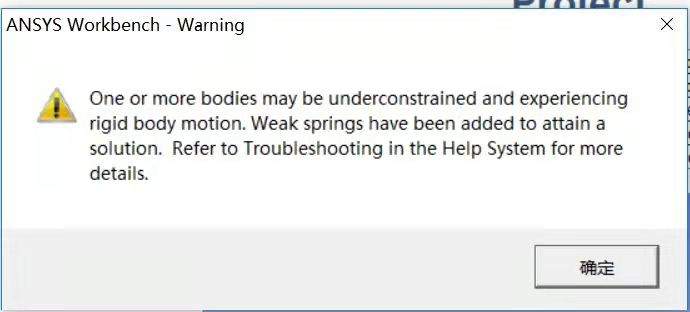

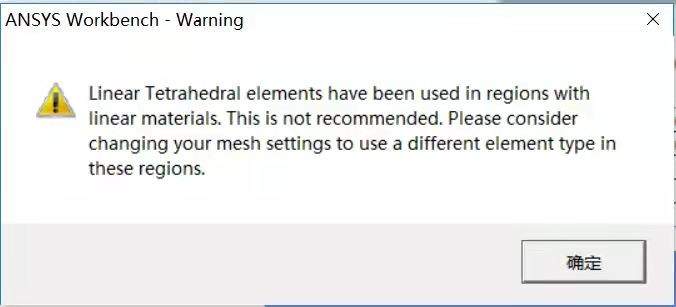

为简化模型，分析对象为机械手爪的手指，手指缝隙安装了滚轮，滚轮用橡胶，手指用碳纤维，其他的部分都去掉了。它是9根手指一排，通过其顶面的盖板将其连接，为简化模型，我将盖板安装孔去掉，在软件接触设置为两物体绑定boned。滚轮轴与手指端面设置为boned，滚轮与滚轮轴之间设定为frictional support 以上设置参数都是默认 然后对两个最外侧的手指中心圆孔做remote displacement留下z轴旋转，因为实际模型上此处会有连杆与其相连接，在其带动下，整个手指呈现圆周运动 其他约束，fix support设置在了9根手指下表面和两个侧表面上 还有盖板的上下表面 圆柱约束设置在最外侧手指的边缘的两个圆孔内表面圆柱面上 网格划分为默认形式 分析设置里打开大变形开关，和弱弹簧，系数为1000000，其他是默认，但是依旧没有收敛， 所以请教各位这种情况是什么原因？模型很简单但是却不约束，我还加了好多约束，如何解决？谢谢  01.jpg  02.jpg  03.jpg  04.jpg@ctgu_zheng@kerven |
