[交流] 双电层电容区间 已有1人参与

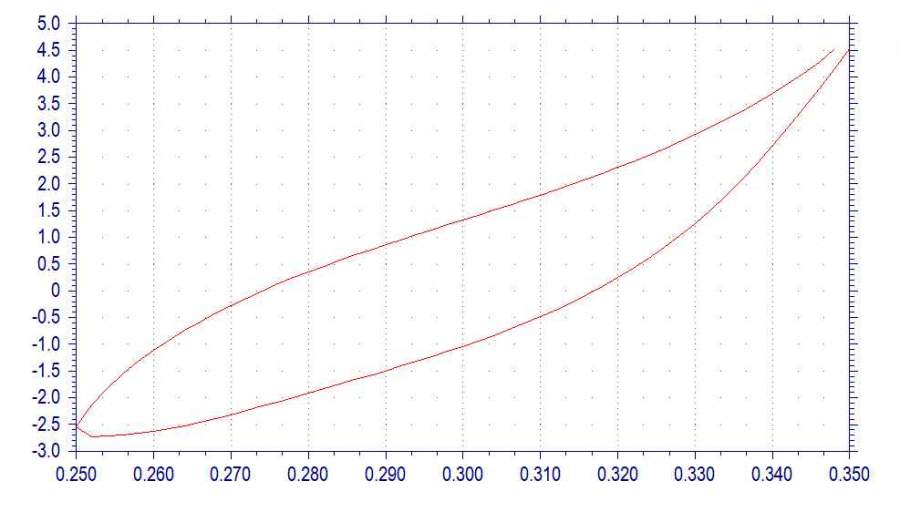

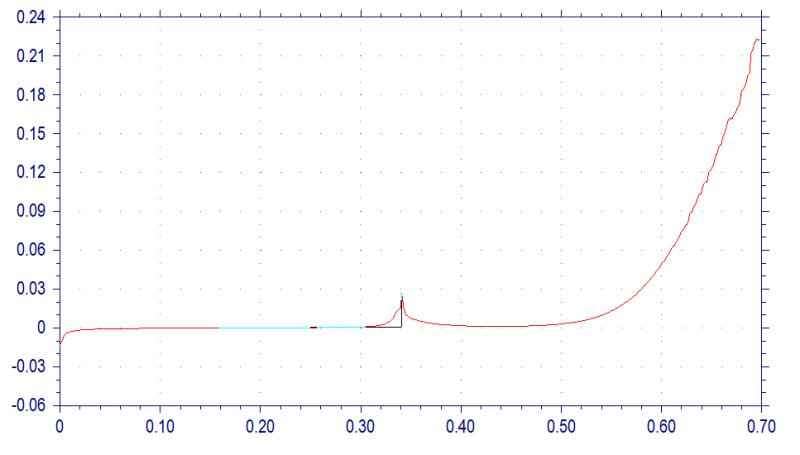

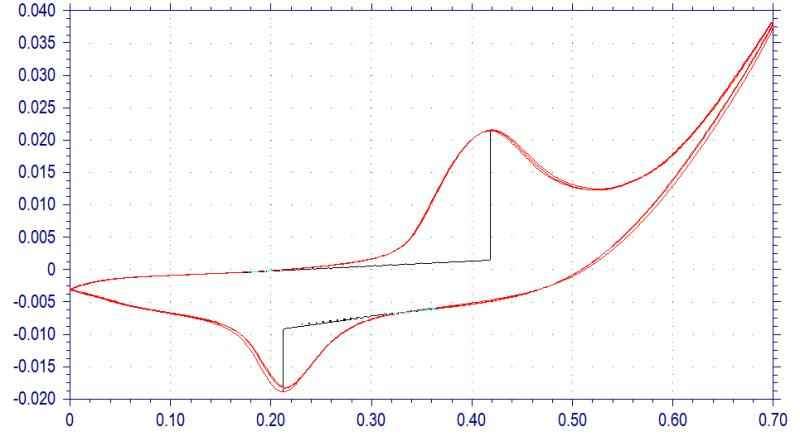

请教各位虫友一点问题，图1和图2我测得LSV和CV曲线，然后我为了得到Cdl，非法拉第电流内，在0.1电压区间范围测下测了CV，结果曲线总是得不到类似矩形的形状，开口也不闭合，如图3，我试了个个地方的区间都不行
请问有没有人知道是什么原因，是区间找错了，还是催化剂材料的问题(氢氧化物催化剂)

双电层电容区间


双电层电容区间-1


双电层电容区间-2


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2021-10-10 13:55:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

朱_dawn

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
材料的问题，催化剂可能有Ni，Co等在此处会有氧化还原峰的出现。
可以考虑积分法或者改用EIS来获得ECSA
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

96zzh
2楼2021-10-12 16:34:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

96zzh

新虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by 朱_dawn at 2021-10-12 16:34:51
材料的问题，催化剂可能有Ni，Co等在此处会有氧化还原峰的出现。
可以考虑积分法或者改用EIS来获得ECSA

您好，首先感谢您的回复，根据您的回复有两个小问题：
①如果用面积积分的话，是用大范围CV扫描曲线积分吗？

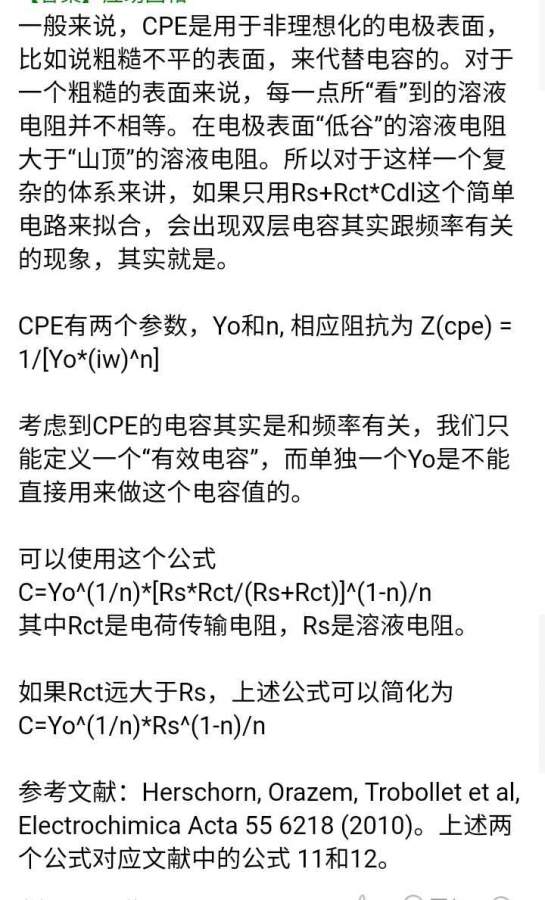

②如果用EIS的话，我查了一些，有人说用如下图所示的方式去计算，请问可以吗，有没有其他需要注意的事项(如：1.HER和OER是不是用同样的方式，会不会电容时相同的。2.计算出结果中如何用图形去表达，因为这也没法得到不同扫速下的，是用柱状图去表示不同材料电容即可是吗？)
双电层电容区间-3



发自小木虫Android客户端
赞一下 回复此楼
3楼2021-10-13 19:19:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
