[交流] 怎么用origin画加工硬化率-应力图 已有2人参与

我是先用origin的smooth得到新的应力，然后对应力应变曲线进行9次多项式拟合，因为发现次数越多和原来应力应变曲线越吻合，之后对拟合曲线微分，得到的数据为y轴，再将应力为x轴，画出的曲线如附件1；如果不做上述处理，直接求导画图，得到附件2,；但我最终想要得到附件3的图片。请问您有什么方法步骤可以详细讲一下吗？麻烦您了

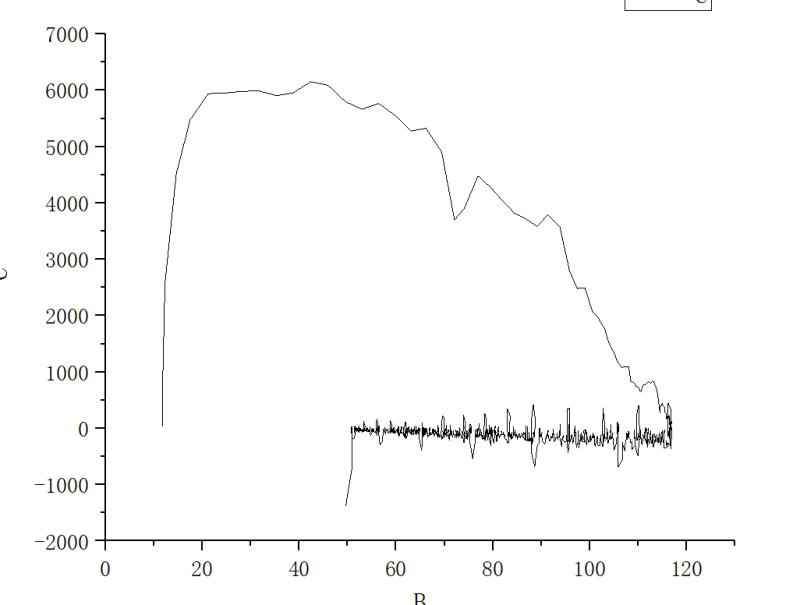

怎么用origin画加工硬化率-应力图

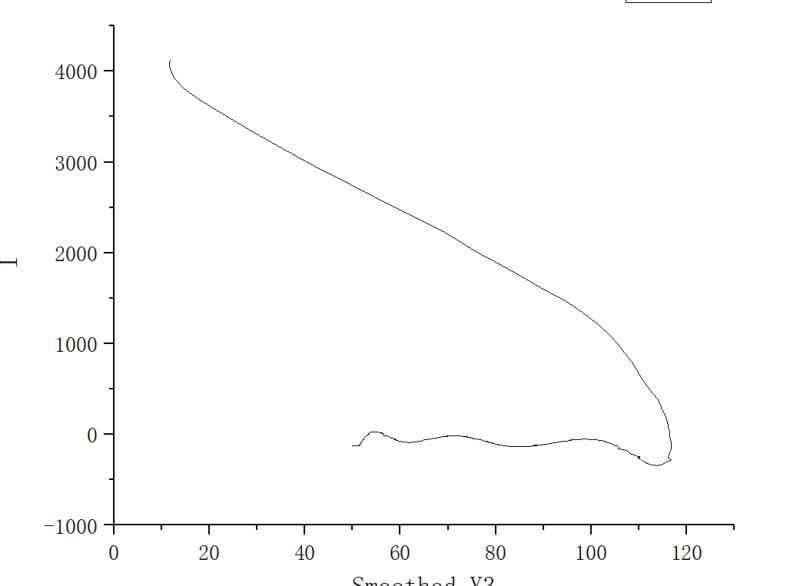

怎么用origin画加工硬化率-应力图-1

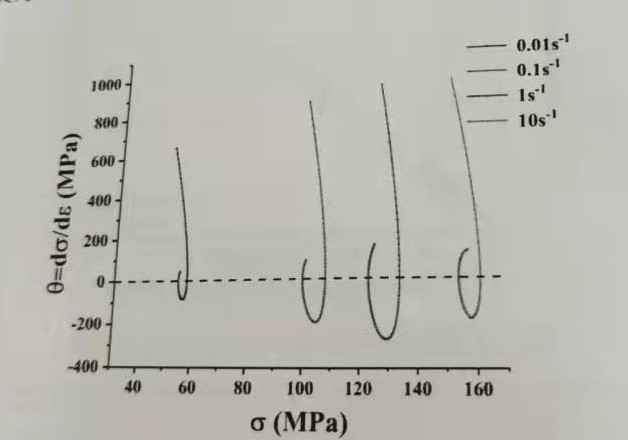

怎么用origin画加工硬化率-应力图-2


发自小木虫Android客户端
回复此楼

» 收录本帖的淘帖专辑推荐

材料学

» 猜你喜欢
1楼 2021-10-04 11:21:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wrea10

铜虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1.拟合次数太高，一般为五次比五次多项式，看下别人论文。2.图2就可以说明问题，可以不借助图37

发自小木虫IOS客户端
赞一下 回复此楼
2楼2021-10-04 14:35:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牧木123

铁虫 (初入文坛)
图片顺序有点问题，想要做到图1，拟合作图是图2，如果不拟合作图就变成图3

发自小木虫Android客户端
赞一下(1人) 回复此楼
3楼2021-10-04 15:16:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牧木123

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by wrea10 at 2021-10-04 14:35:03
1.拟合次数太高，一般为五次比五次多项式，看下别人论文。2.图2就可以说明问题，可以不借助图37

那图二就可以做解释峰值应力等等嘛？

发自小木虫Android客户端
赞一下 回复此楼
4楼2021-10-04 15:34:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牧木123

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by wrea10 at 2021-10-04 14:35:03
1.拟合次数太高，一般为五次比五次多项式，看下别人论文。2.图2就可以说明问题，可以不借助图37

谢谢

发自小木虫Android客户端
回复此楼
5楼2021-10-04 15:34:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wrea10

铜虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
图1要对纵坐标取对数，你看下中南大学他们发的MSEA吧，你做这些是想分析动态再结晶吧

发自小木虫IOS客户端
赞一下 回复此楼
6楼2021-10-04 16:13:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

牧木123

铁虫 (初入文坛)
引用回帖:
6楼: Originally posted by wrea10 at 2021-10-04 16:13:37
图1要对纵坐标取对数，你看下中南大学他们发的MSEA吧，你做这些是想分析动态再结晶吧

是的，好的，我去看看，麻烦你啦

发自小木虫Android客户端
赞一下 回复此楼
7楼2021-10-04 22:22:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wrea10

铜虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
做P-J模型的文章不算多，关键看参数的变化。

发自小木虫IOS客户端
赞一下 回复此楼
8楼2021-10-05 07:16:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaskyy
1
9楼2021-10-06 18:37:49
