[求助] 阻抗谱拟合 已有1人参与

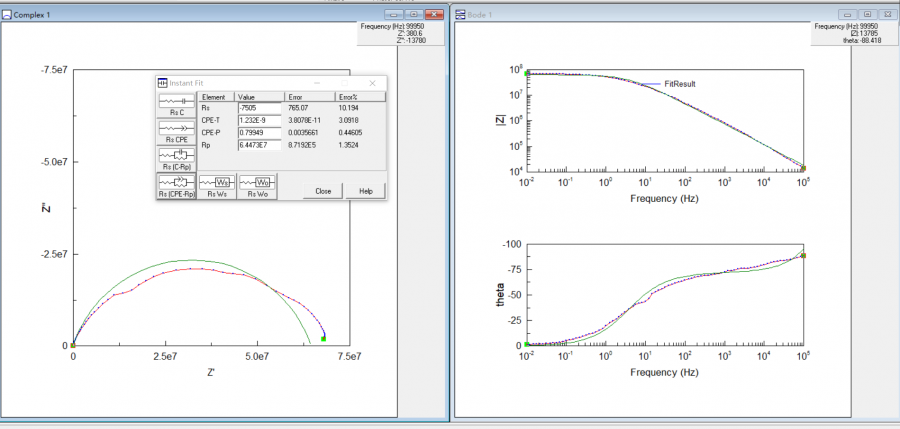

求助大神，我做的是水性环氧树脂涂料涂在钢上，浸泡在3.5wt%的氯化钠溶液中。使用文献中常用的R（QR）等效电路拟合拟合度比较低，并且溶液电阻是负值，这是什么原因？应该用什么等效电路来拟合？

阻抗谱拟合
回复此楼

» 猜你喜欢
1楼 2021-09-07 20:21:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有2个 )

Gamry-电化学

金虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
动物世界。: 金币+10, ★★★很有帮助 2021-09-22 16:07:51
那个负电阻，根据以往经验，出现的可能性不大，并且是高频超过10000 Hz。正常解释是工作电极和参比电极之间的溶液电阻,所以不应当出现负的。 但是测量和拟合出来的负值是可能的，具体测量的误差、假象与拟合的解析，需要更多的实验来验证， 例如： 改变涂层厚度，是否影响那个负值大小？如果真的得到负值，并且找到规律，发现系列影响因素，也是一个很好的创新。
赞一下(1人) 回复此楼
4楼2021-09-18 03:11:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gamry-电化学

金虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
动物世界。: 金币+8, ★★★很有帮助 2021-09-22 16:08:07
拟合是根据数据，采取软件进行叠加分析，保证误差最小而获得那个负电阻。软件里，有的时候，可以设置，这个值必须是正值，否则物理没有意义而进行约束。而阻抗实验数据，严格来说，是交流电位与电流， 这些信号也会受到电极配置、外界干扰、甚至导线与链接等等影响。或许对比两电极测试方法，即相同的两个涂层样品，没有参比电极，这样测量的结果，排除来自参比电极的影响。结果和三电极体系进行对比，或许了解这个负电阻是否是真的？
赞一下 回复此楼
5楼2021-09-20 20:28:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Gamry-电化学

金虫 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
动物世界。: 金币+2, ★有帮助 2021-09-22 16:08:21
对于水性环氧树脂涂料，早期完整没有破坏的时候，其阻抗特征会是电容特性，然后随着水的渗入，会表现出一个时间常数、两个时间常数的解析电路。下面文献,会给出建议：

https://www.paintsquare.com/libr ... ng_Coating_Life.pdf

https://www.gamry.com/applicatio ... oatings-and-paints/
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

动物世界。
2楼2021-09-09 04:29:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

动物世界。

新虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by Gamry-电化学 at 2021-09-09 04:29:07
对于水性环氧树脂涂料，早期完整没有破坏的时候，其阻抗特征会是电容特性，然后随着水的渗入，会表现出一个时间常数、两个时间常数的解析电路。下面文献,会给出建议：

https://www.paintsquare.com/library/arti ...

谢谢大佬，这个浸泡了两天，涂层应该还没有破坏吧，另外拟合的时候出现的负电阻是什么原因呢，之前也遇见过拟合度很高但拟合出的电阻是负的
赞一下 回复此楼
3楼2021-09-09 09:59:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一番星

木虫 (正式写手)
你把Nyquist图高频放大就能看到溶液电阻了 可以把溶液电阻固定再拟合

发自小木虫IOS客户端
赞一下 回复此楼
6楼2021-09-21 17:07:44
