请各位前辈看一下这个cv图怎么没有峰
领取红包 (小木虫手机app专属红包)

扫一扫，下载小木虫客户端

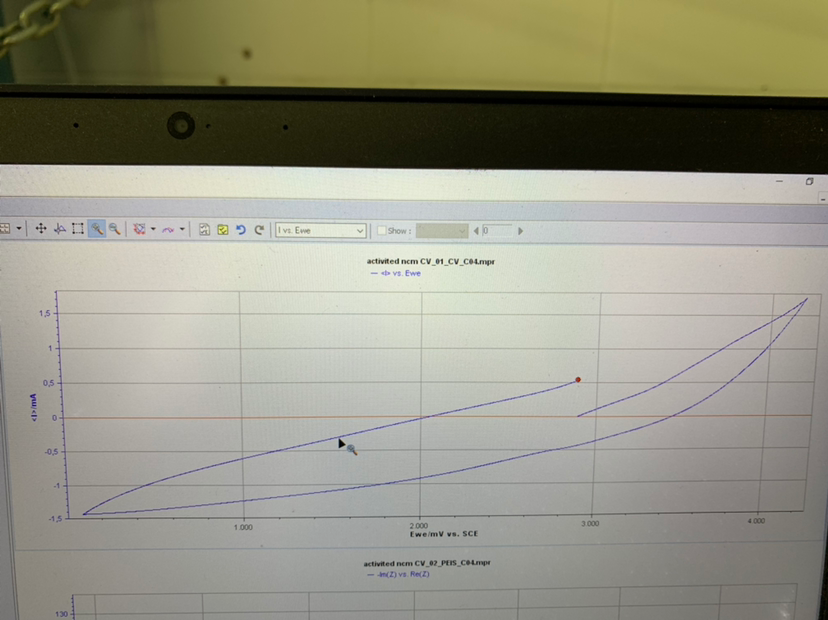

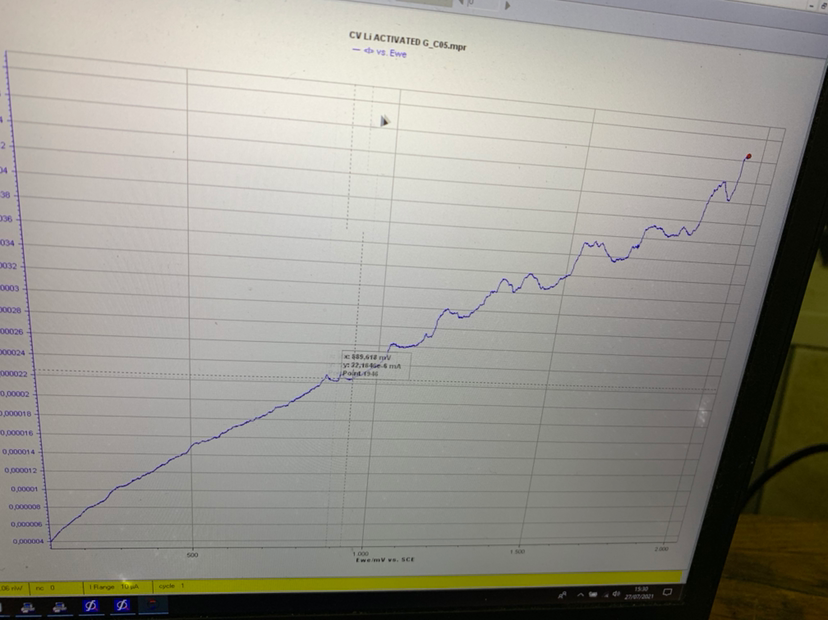

测试的是固态电解质，负极用的锂片，正极用的NCM。Eis测试时候一切正常，如图所示。但循环伏安时候就很奇怪，如果我没理解错的话，应该是没有氧化还原峰。电压范围我设置的0.1到4.2。扫速设的比较高，为10mv。重复了好几次，循环伏安曲线一直都是这样。我也不知道是哪个步骤出了问题，是因为这个体系不能发生氧化还原反应吗？最后附上一半的充放电图。跪求各位前辈大佬答疑。

请各位前辈看一下这个cv图怎么没有峰


请各位前辈看一下这个cv图怎么没有峰-1


请各位前辈看一下这个cv图怎么没有峰-2


请各位前辈看一下这个cv图怎么没有峰-3


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2021-08-13 00:35:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小树林123

铁虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
扫速太快了，降低扫速到0.1mv，范围2.5-4.3
赞一下(1人) 回复此楼
7楼2021-08-13 06:57:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mhx0619

新虫 (小有名气)
引用回帖:
7楼: Originally posted by 小树林123 at 2021-08-13 06:57:49
扫速太快了，降低扫速到0.1mv，范围2.5-4.3

请问下限为什么要设置到2.5呢？有什么说法吗
赞一下 回复此楼
8楼2021-08-13 16:19:30
