[求助] 非晶的定义 已有1人参与

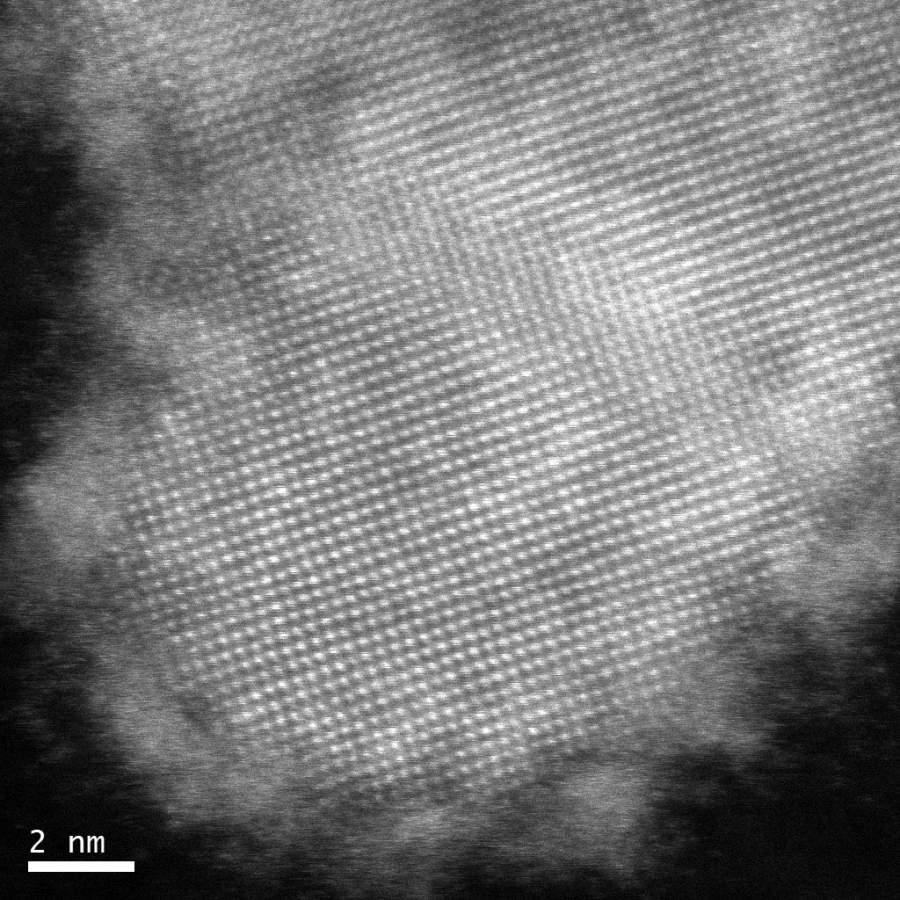

测球差电镜发现半导体表面有4-5 nm厚的无序层（看不到晶格结构  如图），内部结晶良好（能看到明显的晶格结构），XRD数据为晶体，纯相无杂质，最外层的部分可以称之为非晶吗

非晶的定义
Scanning Acquire_0.jpg
回复此楼

» 猜你喜欢
1楼 2021-08-03 18:32:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
可以，有可能是本来就有的无定型的氧化层或者是电子束打成的，感觉看上去可能是后者，这材料看上去可能对电子束敏感

发自小木虫Android客户端
赞一下 回复此楼
2楼2021-08-04 08:33:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

就爱吃橙子

新虫 (小有名气)
引用回帖:
2楼: Originally posted by gxytju2008 at 2021-08-04 08:33:06
可以，有可能是本来就有的无定型的氧化层或者是电子束打成的，感觉看上去可能是后者，这材料看上去可能对电子束敏感

嗯嗯，这个样品是经过表面刻蚀处理以后的，通过mapping可以看到明显的元素分布不均匀，可以判断是由于元素缺失造成了晶格塌陷，还需要对这个无定形区域做个电子衍射以进一步证明其是无定形的吗
赞一下(1人) 回复此楼
3楼2021-08-05 16:41:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
3楼: Originally posted by 你为止啊 at 2021-08-05 16:41:38
嗯嗯，这个样品是经过表面刻蚀处理以后的，通过mapping可以看到明显的元素分布不均匀，可以判断是由于元素缺失造成了晶格塌陷，还需要对这个无定形区域做个电子衍射以进一步证明其是无定形的吗...

这么小的区域没法做衍射基本，意义不大的，是不是很么晶格塌陷导致的这个目前难说，mapping也到不了这个分辨率感觉
赞一下 回复此楼
4楼2021-08-05 16:53:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

505739949

银虫 (小有名气)

【答案】应助回帖

更有可能是仪器造成的，非晶状态应该是整体一片非晶才有说服力
赞一下 回复此楼
5楼2021-08-17 09:59:57
