说说光寻址与电寻址空间光调制器的那点事
|
|

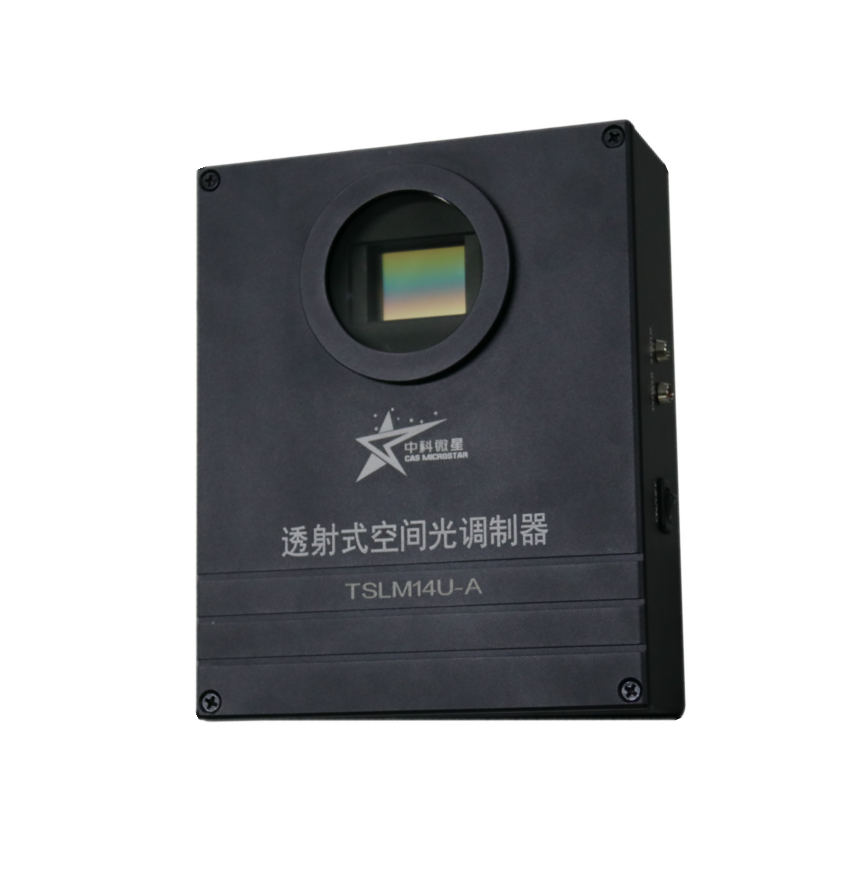

空间光调制器（Spacial Light Modulator，简称SLM）是一类能将信息加载于一维或两维的光学数据场上，以便有效的利用光的固有速度、并行性和互连能力的器件。 这类器件可在随时间变化的电驱动信号或其他信号的控制下，改变空间上光分布的振幅或强度、相位、偏振态以及波长，或者把非相干光转化成相干光。由于它的这种性质，可作为实时光学信息处理、光计算和光学神经网络等系统中构造单元或关键的器件。 是不是有点晕呢？ 好吧，简单点说呢~ 空间光调制器可在随时间变化的电驱动信号或其他信号的控制下，改变空间上光分布的振幅或强度、相位、偏振态以及波长。 空间光调制器一般按照出射光的出射方式不同，可以分为反射式和透射式； 而按照输入控制信号的方式不同又可分为光寻址(OA-SLM)和电寻址(EA-SLM)； （写入光或写入信号应含有控制调制器各个像素的信息，把这些信息分别传送到相应像素位置上去的过程称为寻址）。 原理 光寻址空间光调制器（OA-SLM）是在两个基板的透明电极之间,依次采用光敏层、光隔离层、介质反射镜和电光调制层，构成一个多层的夹心结构。 光敏层通常采用CaS(Se)、非晶硅、硅平面二极管列阵等，吸收控制光图像并产生相应空间变化的电场分布，调制层通常采用电光晶体、铁电陶瓷、液晶(包括铁电液晶)等，根据电场分布实现对读出光的调制。 电寻址空间光调制器（EA-SLM，以反射式为例）是由上玻璃基板、透明ITO电极、液晶层、有源矩阵像素电极、硅基板、以及驱动电路组成，液晶分子在驱动电路输出电压的控制下发生偏转，从而折射率发生改变，进而改变了入射光的振幅及相位等信息。 光寻址空间光调制器： 模拟的非像素单元构成，光-光转换； 电寻址空间光调制器： 单个分立的像素组成，电光实时接口器件。 应用领域 由于光寻址空间光调制器的调制特性，其主要用来进行波长转换、非相干光转换为相干光以及实时图像相关领域。 光寻址空间光调制器在使用时往往需要搭配一台电寻址空间光调制器来获取所需要的写入光信号，这使得使用变得很不方便；且在其他众多领域，如激光投影、光学全息、自适应光学等，电寻址空间光调制器都可以替代光寻址空间光调制器。 目前，关于光寻址空间光调制器的研究主要集中的科研领域，如南京大学、上海交通大学、国防科学技术大学都在做这方面的研究，市场上产品很少，且价格昂贵；当然光寻址空间光调制器也有其特有的优势。 中科微星 光寻址与电寻址空间光调制器的这些事，你get了吗？如您正在从事电寻址空间光调制器方面的应用，那就肯定少不了一台电寻址振幅型空间光调制器。  14u-a.png |
