单轴压缩实验的疑问
领取红包 (小木虫手机app专属红包)

扫一扫，下载小木虫客户端

论文有些岩石力学领域的内容，不太懂，请教下各位虫友。

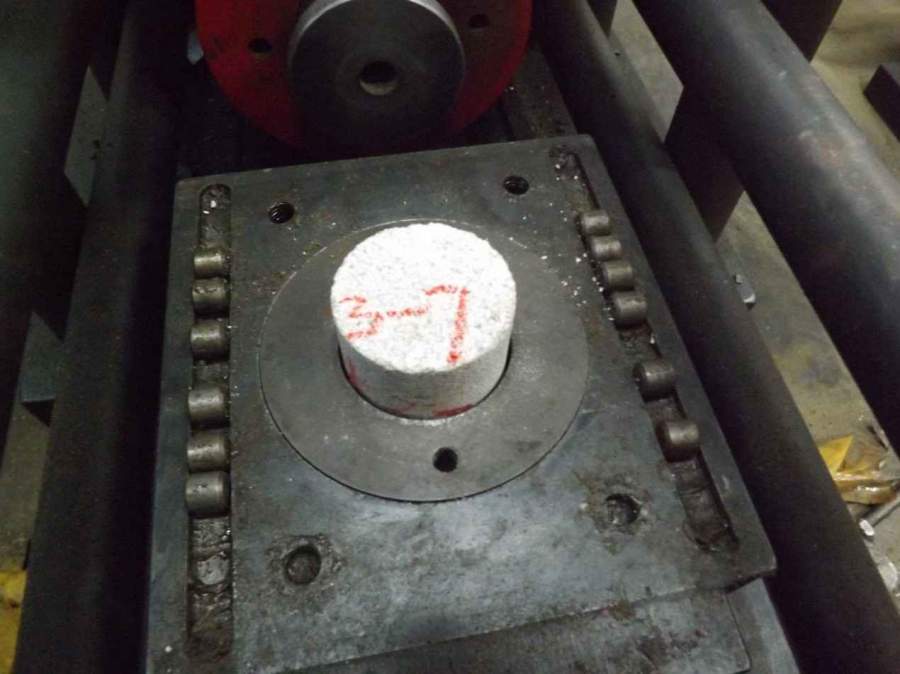

（1）做了单轴压缩试验，图1中岩石环绕了类似于链条的东西，这个是什么？有什么作用？

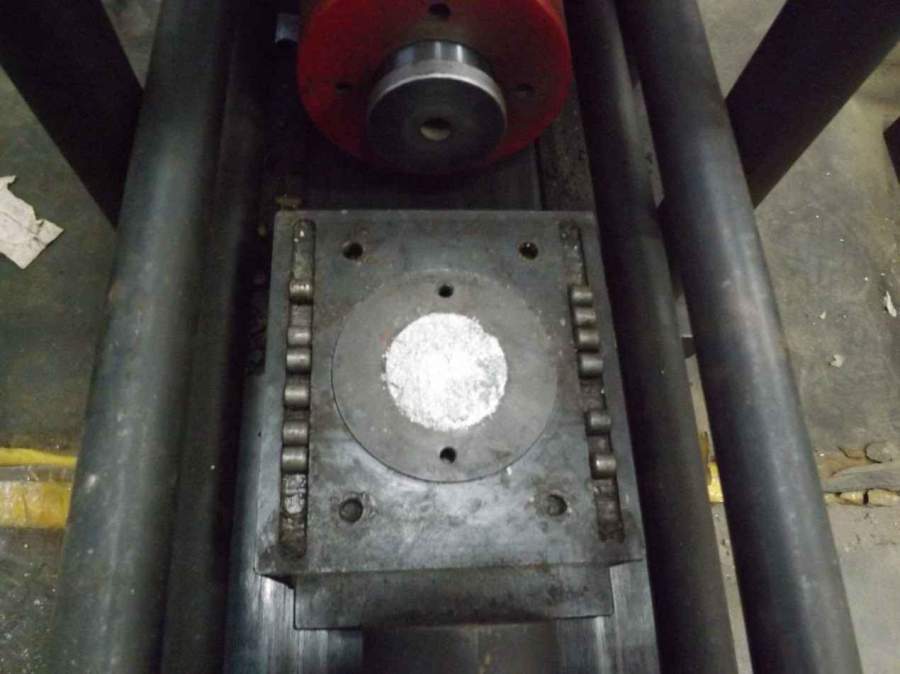

（2）论文返修意见中审稿人要求放单轴和三轴压缩的图。单轴的我有，但是三轴的我只有图2和图3，这2个图可以放么，哪个好点？
试验不是自己做的，都是报告里的图片，所以不太清楚。

单轴压缩实验的疑问


单轴压缩实验的疑问-1


单轴压缩实验的疑问-2


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2021-06-18 17:34:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

谜之杀马特

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
图1里面的是环向引伸计，测环向应变的，

发自小木虫Android客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

qiuqiuyu911
55楼2021-06-19 14:16:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiuqiuyu911

铁虫 (正式写手)
送红花一朵
引用回帖:
55楼: Originally posted by 谜之杀马特 at 2021-06-19 14:16:10
图1里面的是环向引伸计，测环向应变的，

感谢感谢！请问这个是否可以完全代替应变片？是不是不用贴应变片也可以算弹性模量和破松比？

发自小木虫Android客户端
赞一下 回复此楼
56楼2021-06-20 00:34:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zlp2019

铁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
56楼: Originally posted by qiuqiuyu911 at 2021-06-20 00:34:25
感谢感谢！请问这个是否可以完全代替应变片？是不是不用贴应变片也可以算弹性模量和破松比？
...

泊松比=径向应变/轴向应变
所以要获得泊松比就一定要测径向应变
我认为环向的引伸计检测变形比应变片是更好的，我做的实验中这两种方法都用过。应变片的话测试的是某点处的变形（我用的应变片很小），如果在实验过程中该处碎块脱落，那这个点的数据很大一部分就无效了，环形引伸计的话很少有这样的问题。

图2和图3的话不像三轴试验图片，看到图片旁边还有滚珠，应该是岩石直剪，我也没有做过，猜的。
要放三轴的试验照片的话，应该也是类似于图1那样的。因为三轴试验需要加围压，就要有围压室，我做实验的仪器围压室是不透明的，所以实验过程中看不到岩样。我在论文中会放试验前后岩样照片，并且把试验仪器和试验过程详细介绍。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

qiuqiuyu911
57楼2021-07-09 09:58:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiuqiuyu911

铁虫 (正式写手)
送红花一朵
引用回帖:
57楼: Originally posted by zlp2019 at 2021-07-09 09:58:30
泊松比=径向应变/轴向应变
所以要获得泊松比就一定要测径向应变
我认为环向的引伸计检测变形比应变片是更好的，我做的实验中这两种方法都用过。应变片的话测试的是某点处的变形（我用的应变片很小），如果在实验 ...

多谢，解释的很细致，图2也确实是直剪的实验。

发自小木虫Android客户端
赞一下 回复此楼
58楼2021-07-27 08:01:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shen682

新虫 (小有名气)
单三轴测试可做，RTR-2500高温高压岩石三轴试验机，配有德国Dustec高压系统和加拿大ESG微震监测系统，有需要联系
赞一下 回复此楼
59楼2022-07-21 20:03:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

16448802

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1、链条应该是测量径向位移的。
2、你这不是三轴仪，下面图是三轴图？？？
赞一下 回复此楼
60楼2022-12-13 23:02:11
