压电陶瓷极化
|
||
|

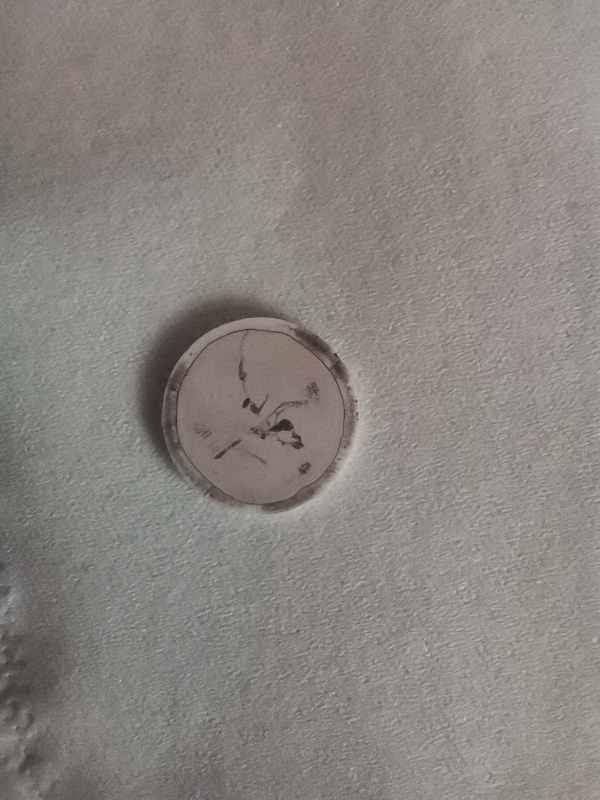

有关压电陶瓷极化的问题求助大家，本人做的KNN体系，在进行极化时极化漏电流较大，且极化完成后陶瓷边缘会有一圈黑色(见图)，导致压电系数较低，想请教一下虫友: 1.极化漏电流过大是不是因为我的陶瓷内部缺陷过多，还是上电极的问题(所用银电极，500度烧银)，或是其他原因 2.极化条件为130度，极化电压4kv/mm，时间20min，是否合理  发自小木虫Android客户端 |
