应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 合成制备 » 相转化法PVDF膜制备
131/1返回列表
查看: 1946  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
【有奖交流】积极回复本帖子，参与交流，就有机会分得作者 秀秀同学 的 1 个金币 ，回帖就立即获得 1 个金币，每人有 1 次机会

秀秀同学

铜虫 (正式写手)

[交流] 相转化法PVDF膜制备

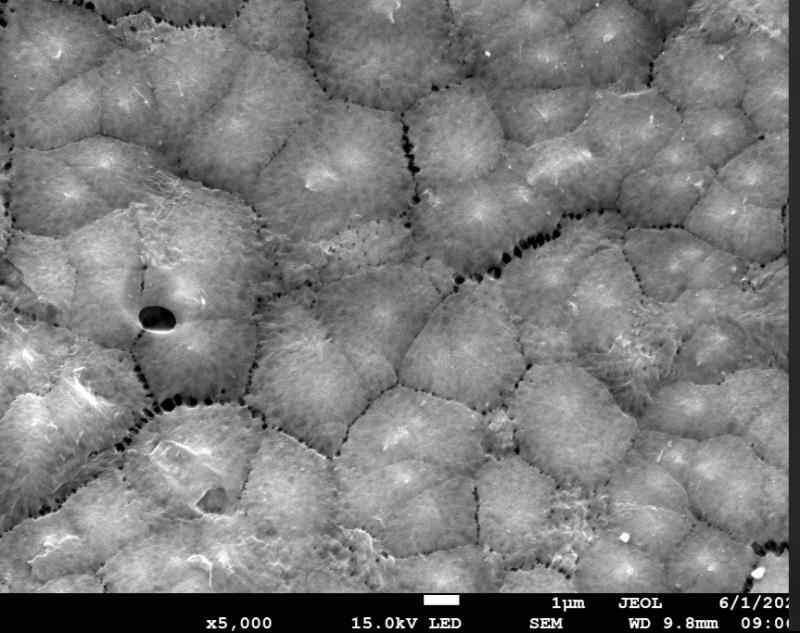

请问大神，相转化法制膜，出来的形貌如图所示，可能是什么原因呢，pvdf16wt%、pvp1wt%和dmf
回复此楼

» 收录本帖的淘帖专辑推荐

PVDF

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2021-06-01 15:03:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秀秀同学

铜虫 (正式写手)
请问怎么上传图片呢
赞一下 回复此楼
3楼2021-06-01 15:04:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秀秀同学

铜虫 (正式写手)
相转化法PVDF膜制备

发自小木虫Android客户端
赞一下 回复此楼
4楼2021-06-01 15:10:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhc19900709

木虫 (正式写手)
★
秀秀同学(金币+1): 谢谢参与
PVDF结晶明显，PVP的加入导致体系相容性下降，应该是NIPS发生前就结晶了吧。制膜液温度和水温分别多少？建议可以提高温度来做
赞一下 回复此楼
8楼2021-06-01 21:14:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秀秀同学

铜虫 (正式写手)
引用回帖:
8楼: Originally posted by yhc19900709 at 2021-06-01 21:14:16
PVDF结晶明显，PVP的加入导致体系相容性下降，应该是NIPS发生前就结晶了吧。制膜液温度和水温分别多少？建议可以提高温度来做

铸膜液配置的时候是70，推膜的时候是在室温下进行的，水也是直接从管子里接的，估计十几度，请问您我是应该提高水浴的温度吗

发自小木虫Android客户端
赞一下 回复此楼
9楼2021-06-02 06:58:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a30063035

金虫 (正式写手)
★
秀秀同学(金币+1): 谢谢参与
表面很少开孔，同意八楼说的，先提高凝固浴温度试试，同时也可以请教一下师兄师姐致孔剂的选择
赞一下 回复此楼
11楼2021-06-02 14:11:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

olhd3222

禁虫 (小有名气)
★
秀秀同学(金币+1): 谢谢参与
本帖内容被屏蔽
12楼2021-06-03 09:43:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

henjili

捐助贵宾 (初入文坛)
★
秀秀同学(金币+1): 谢谢参与
你好，能否加个联系指导一下我们，可以有偿指导，感谢

发自小木虫Android客户端
赞一下 回复此楼
13楼2021-11-14 05:04:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
tzynew2楼
2021-06-01 15:04   回复
秀秀同学(金币+1): 谢谢参与
o 发自小木虫Android客户端
落叶风尘5楼
2021-06-01 15:40   回复
秀秀同学(金币+1): 谢谢参与
。 发自小木虫Android客户端
james-james6楼
2021-06-01 15:46   回复
秀秀同学(金币+1): 谢谢参与
。 发自小木虫Android客户端
bjdxyxy7楼
2021-06-01 19:16   回复
秀秀同学(金币+1): 谢谢参与
。 发自小木虫Android客户端
miaojiabing10楼
2021-06-02 12:42   回复
秀秀同学(金币+1): 谢谢参与
相关版块跳转 我要订阅楼主 秀秀同学 的主题更新
131/1返回列表
提示: 如果您在30分钟内回复过其他散金贴，则可能无法领取此贴金币
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] A区一本交叉课题组，低分调剂，招收机械电子信息通信等交叉方向 +30 lisimayy 2026-03-04 42/2100 2026-03-06 16:59 by tuan@12345
[考研] 085602高分子方向求调剂 +7 tlgudy 2026-03-04 7/350 2026-03-06 14:17 by guosr9609
[考研] 289求调剂 +3 驰光绝景 2026-03-04 4/200 2026-03-06 12:34 by 驰光绝景
[考研] 287求调剂 +3 看看我. 2026-03-05 6/300 2026-03-06 10:40 by Iveryant
[考研] 306求调剂 +6 Bahati 2026-03-05 6/300 2026-03-06 10:23 by pies112
[考研] 303求调剂 +4 forgman95 2026-03-05 6/300 2026-03-06 08:10 by 杨杨杨紫
[考研] 一志愿苏大材料工程专硕293求调剂 +3 钢铁大炮 2026-03-04 3/150 2026-03-05 21:07 by 黑衣馒头人
[考研] 化工282求调剂一志愿211 +5 NA0912 2026-03-05 6/300 2026-03-05 20:10 by 2735147993
[考研] 求材料调剂 +4 berdmond 2026-03-05 4/200 2026-03-05 19:45 by 黑衣馒头人
[考研] 290求调剂 +5 Bananaiy 2026-03-04 5/250 2026-03-05 13:43 by 给你你注意休息
[考研] 274环境工程求调剂 +6 扶柳盈江 2026-03-05 6/300 2026-03-05 13:16 by 梦天888
[考研] 0817化学工程与技术312分求调剂 +3 T123 tt 2026-03-04 3/150 2026-03-05 09:39 by houyaoxu
[考研] 0703化学调剂 +4 G212 2026-03-03 5/250 2026-03-04 09:34 by 每天只摆一小会
[考研] 复试调剂 +4 杰尼龟aaa 2026-03-03 4/200 2026-03-03 23:06 by zhukairuo
[考研] 289求调剂 +7 BrightLL 2026-03-02 9/450 2026-03-03 16:02 by tgxtgxtgx9
[考研] 307求调剂 +6 wyyyqx 2026-03-01 6/300 2026-03-03 09:24 by 2235787770
[考研] 288求调剂 +3 少71.8 2026-03-02 5/250 2026-03-03 06:01 by tgxtgxtgx9
[考研] 0856求调剂285 +11 吕仔龙 2026-02-28 11/550 2026-03-02 20:15 by hypershenger
[考研] 275求调剂 +7 明远求学 2026-03-01 7/350 2026-03-02 19:22 by zhukairuo
[考研] 1 +5 2026计算机_诚心 2026-03-01 8/400 2026-03-02 11:05 by 汪！？！
信息提示
关闭
请填处理意见
关闭
