[求助] 如何有效使用COMSOL复现文献中的特定方程？

电池在充放电过程中会发生副反应，而析锂便是其中一种。当析锂反应过电势＜0时，析锂现象发生。

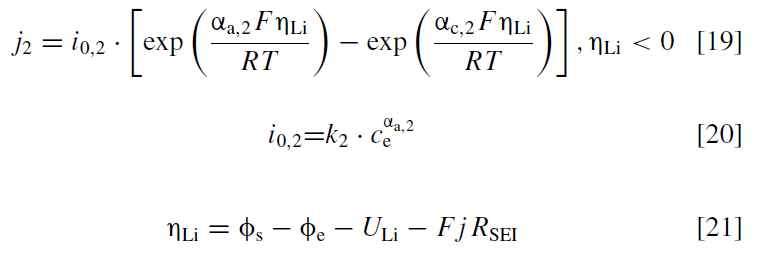

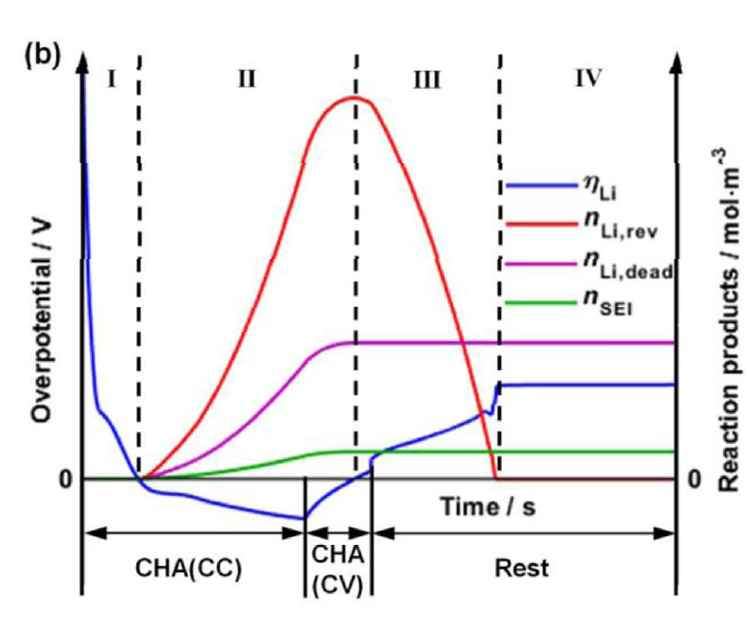

其反应方程式如第一张图所示，反应电流密度如第二张图所示。文章中描述的析锂过电势曲线如图三中蓝线所示。

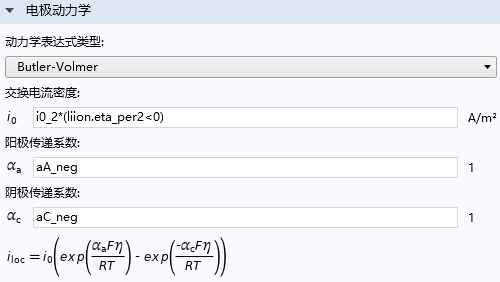

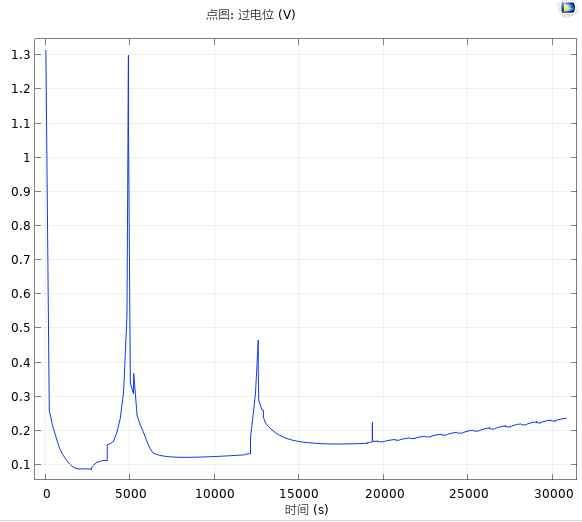

基于此背景，我在COMSOL中做如下设置，如图四所示，师兄liion. eta_per2代表对应方程式图中名为过电位的变量名称，其计算表达式为phis-phil-liion. deltaphi，式中liion. deltaphi代表膜电位降。将此变量在结果界面绘出，却发现根本就是一个大于0的量，如图五所示。那么问题到底出在哪了？是我的用法不对还是文章根本就是错的？
