| 查看: 1668 | 回复: 0 | |||
[交流]
实验室PK现场-碳纤维材料正拉粘结强度测试方法【卡本碳纤维布加固】
|
|

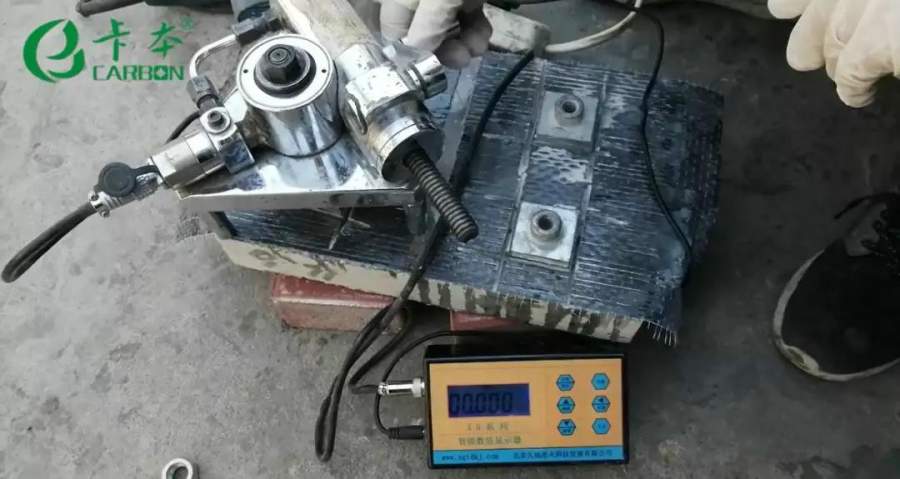

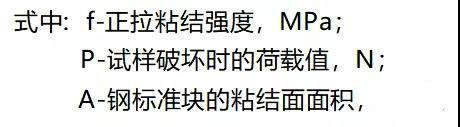

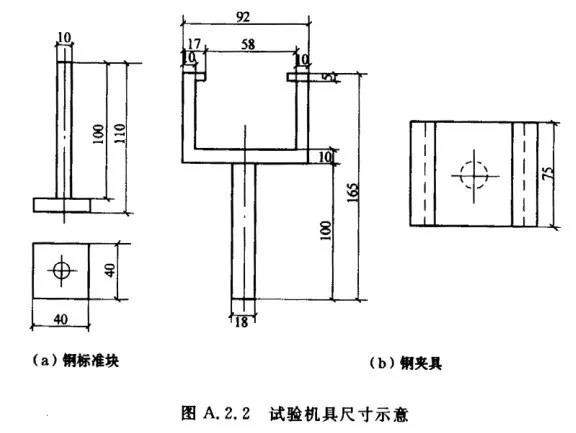

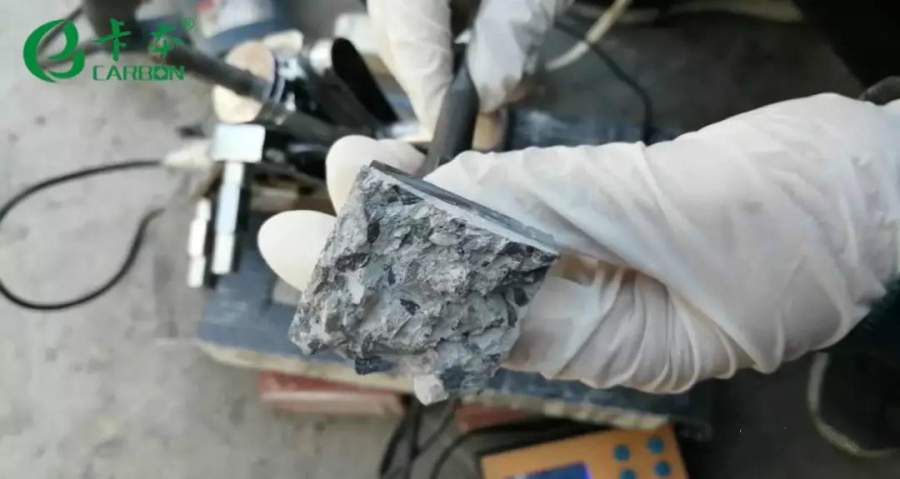

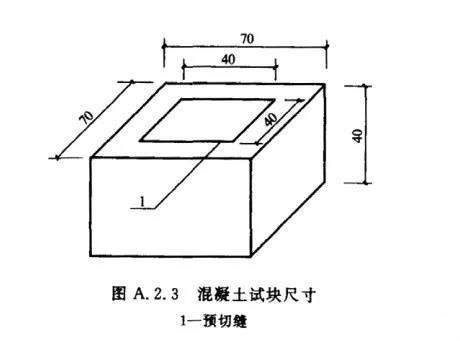

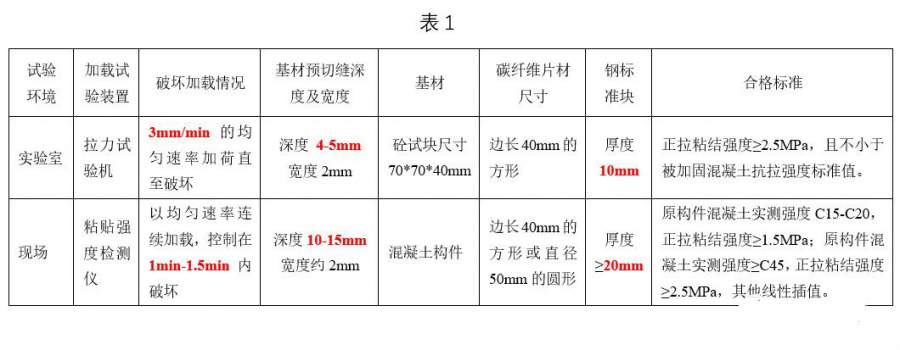

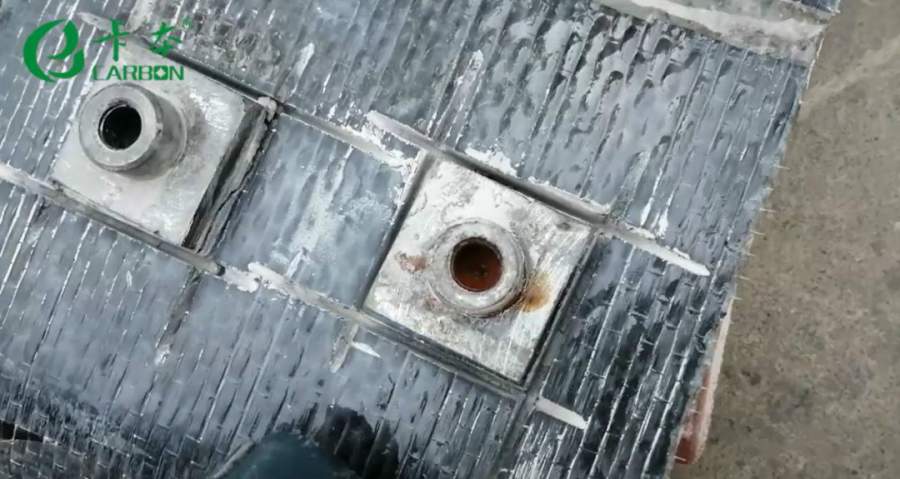

近年来，结构加固行业蓬勃发展，前景广阔。衍生出种类丰富的加固材料及配套产品。其中采用粘贴碳纤维片材加固混凝土结构时，应通过配套粘结材料将碳纤维片材粘贴于构件表面，使碳纤维片材承受拉力，并与混凝土变形协调，共同受力。本文对碳纤维片材在加固应用中正拉粘结强度测定方法进行介绍。 一、适用范围 本方法适用于实验室环境下碳纤维片材配套的树脂类粘结材料（单层或复合涂层）与混凝土间的正拉粘结强度的测定。 二、试验设备和试样 1 拉力试验机 拉力试验机的量程选择应与试样的破坏荷载相适应。试验时所用的夹具应能使试样对中、固定，试验机应能使拉力平稳地增加。 2 试验机具 试验所用机具应采用钢材加工而成（图 A.2.2）。  3 混凝土试块 试验所用混凝土试块的尺寸为 70mm×70mm×40mm。预切缝深度取 4～5mm。宽度2mm（图 A.2.3）。   4 试样制备 试样为钢标准块与混凝土试块的组合件。在混凝土试块的中央位置按照正常的 施工工序粘贴尺寸为 40mm×40mm 的碳纤维片材，然后将钢标准块与混凝土试块粘结（图 A.2.4）。   三、试验条件 温度 23±2℃，相对湿度（50+5）%～（65+10）%。 四、试验步骤 1 将制备好的试样放入拉力试验机的夹具中并对中。 2 以 3mm/min的均匀速率进行加载，直至破坏。记录试样破坏时的荷载值并观察破坏形式。  五、试验结果 1 强度计算 正拉粘结强度应按下式计算：  2 破坏形式 1) 内聚破坏：应分为基材混凝土内聚破坏和受检粘结材料的内聚破坏，详见下图所示； 2）粘附破坏（层间破坏）：应分为胶层与基材之间的界面破坏及胶层与纤维复合材料或钢板之间的界面破坏； 3）混合破坏：粘合面出现两种或两种以上的破坏形式。  3 试验结果评定 1）当一组内每一试件的破坏形式均属正常时，应舍去组内最大值和最小值，而以中间三个值的平均值该组试验结果作为的正拉粘结强度推定值；若该推定值不低于现行国家标准GB 50367规定的相应指标，则可评该组试件正拉粘结强度检验结果合格； 2）当一组内仅有一个试件的破坏形式不正常，允许以加倍试件重做一组试验。若试验结果全数达到上述要求，则仍可评该组为试验合格组。 六、实验室与现场对比 以上为GB 50550-2010《建筑结构加固工程施工质量验收规范》中对实验室条件下正拉粘结强度试验方法的介绍。实际应用中，碳纤维材料正拉粘结强度为质量验收过程中主控项目，需进行见证抽样检验。表1对两种不同条件下正拉粘结强度试验进行了对比介绍。  七、结语 碳纤维片材的正拉粘结强度检验，主要是为了综合评估结构粘接材料的固化质量，以及碳纤维片材与混凝土基材的粘结强度，对于充分发挥材料性能及保证施工质量具有重要意义。  |
回复此楼» 猜你喜欢
《岩石力学与工程学报》修改后增刊复审，申请正刊的几率大吗？
已经有11人回复
-
Sustainable Engineering Materials首届青年编委招募启事
已经有17人回复
-
建筑环境与结构工程论文润色/翻译怎么收费?
已经有157人回复
-
混凝土材料类SCI期刊求推荐
已经有7人回复
-
哈工大申请考核制招收博士生9月28日截止
已经有20人回复
-
哈工大26年度博士申请考核第二轮
已经有5人回复
-
advance in structural engineering 期刊Awaiting EIC Assignmeng阶段十天了
已经有3人回复
-
ansys有限元分析求助
已经有2人回复
» 本主题相关商家推荐: (我也要在这里推广)
