[求助] ABAQUS 炸药爆炸网格畸变如何改进

附录有CAE模型，不涉密，都是从书上找的

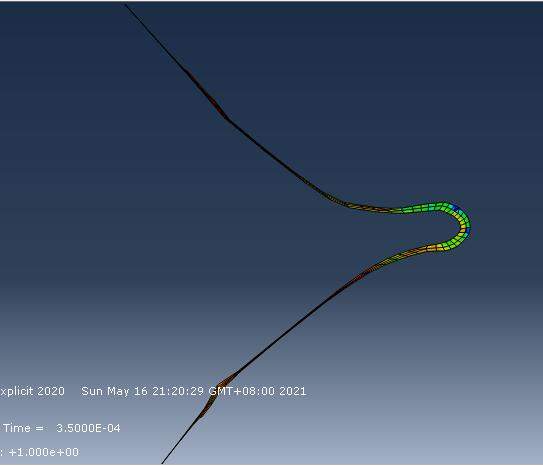

但跑起来后，网格有大畸变，没有达到预期效果，怎么改进
模型：二维-炸药驱动成型EFP

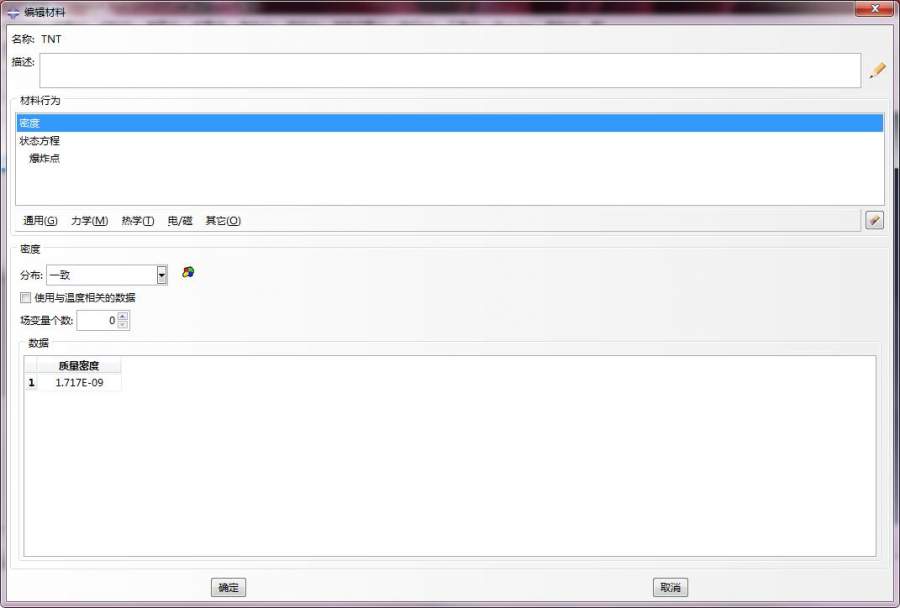

材料:炸药JWL

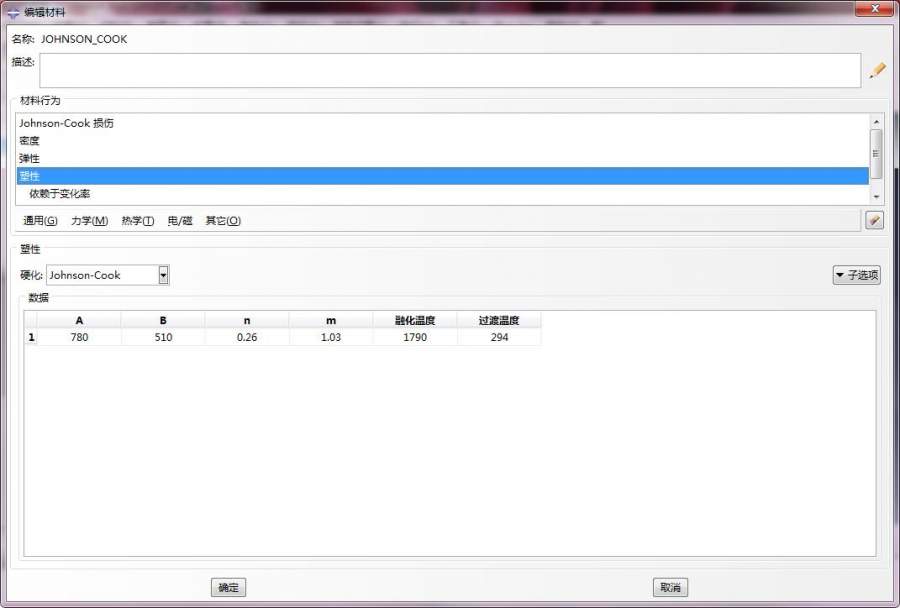

壳体：45#钢的JK本构模型和损伤模型

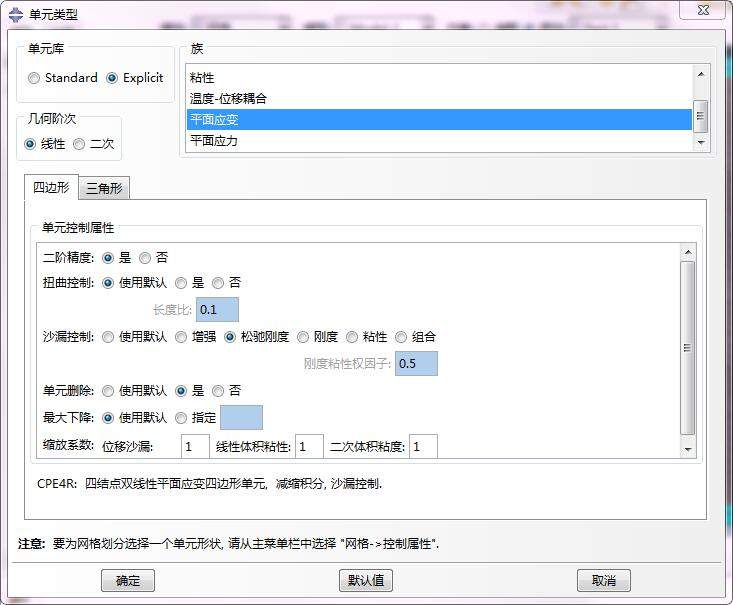

网格是CPE4R
可以帮忙看看哪里需要改进，消除掉畸变的网格或者达到好的效果
麻烦大佬们看一下




作业.jpg@wuming524

欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
附件 1 : EFP.cae

2021-05-16 21:41:37, 1.52 M

1楼 2021-05-16 21:46:03
