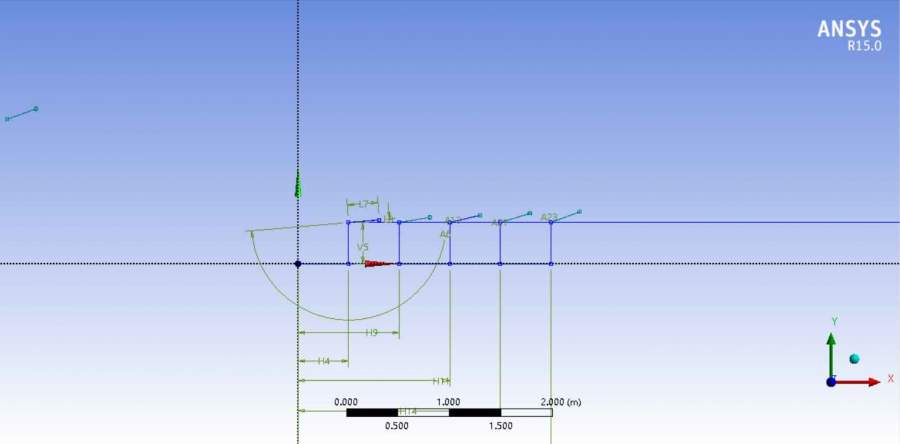

[交流] 刚接触ANSYS，有没有懂哥知道怎么关于中心轴做个对称图像呀已有2人参与

如题

发自小木虫Android客户端

回复此楼

» 猜你喜欢

Bioresource Technology期刊，第一次返修的时候被退回好几次了已经有7人回复
2025冷门绝学什么时候出结果已经有4人回复
真诚求助：手里的省社科项目结项要求主持人一篇中文核心，有什么渠道能发核心吗已经有8人回复
寻求一种能扛住强氧化性腐蚀性的容器密封件已经有5人回复
请问哪里可以有青B申请的本子可以借鉴一下。已经有4人回复
孩子确诊有中度注意力缺陷已经有14人回复
请问下大家为什么这个铃木偶联几乎不反应呢已经有5人回复
请问有评职称，把科研教学业绩算分排序的高校吗已经有5人回复
天津工业大学郑柳春团队欢迎化学化工、高分子化学或有机合成方向的博士生和硕士生加入已经有4人回复
康复大学泰山学者周祺惠团队招收博士研究生已经有6人回复

1楼2021-04-22 19:27:17

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

Sasuke07

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 326.7
帖子: 177
在线: 22.8小时
虫号: 26252646
注册: 2021-04-21
性别: GG
专业: 环境工程

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

2D的其实不用做，边界条件命名时候对称轴设置对称边界就行了

发自小木虫Android客户端

赞一下

回复此楼

2楼2021-04-22 23:27:15

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

应助: 668 (博士)
金币: 9199
红花: 146
帖子: 2205
在线: 346小时
虫号: 728202
注册: 2009-03-22
性别: GG
专业: 动力学与控制

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

使用如下菜单路径可以进行所需的操作：
Main Menu > Preprocessor >Modeling > Reflect > 选择实体类型，如 area > 选择要进行对称操作的 areas > ok > 选择对称面，比如要在 xoy 平面中对 Y 轴对称，则选择 YOZ 平面 > ok
如果使用命令流，对于 areas，相应的命令是 ARSYM；对于体积，相应的命令是 VSYMM；对于线段，相应的命令是 LSYMM。

赞一下

回复此楼

3楼2021-04-24 13:17:33

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖
