champion3568木虫 (职业作家)
|
[求助]
有一道比较难的理论力学题，求大神指点！ 已有1人参与
|
|
|

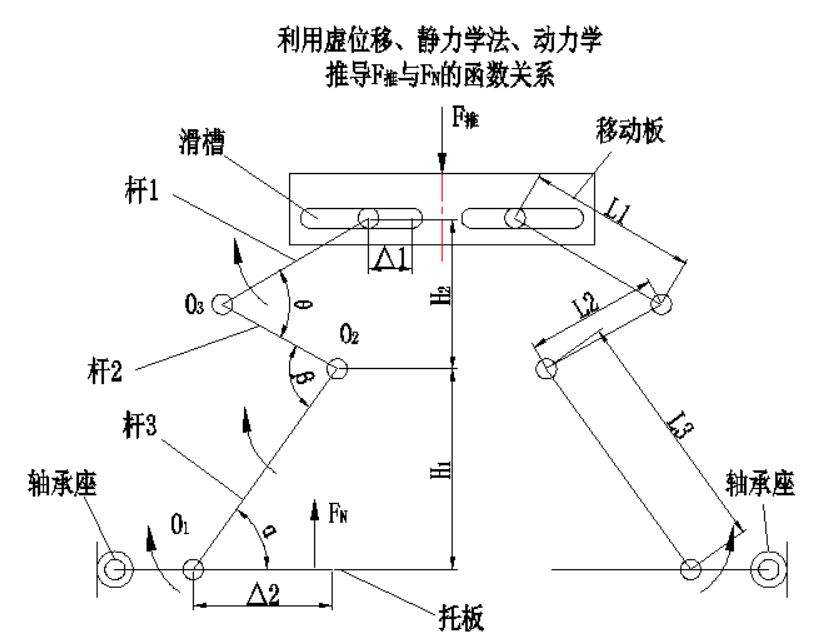

本人理论力学学的不好，诚恳希望有大神指点下，谢谢！ 这是一种托板承重机构，取左侧为研究对象，有一推力推动移动板后，移动板向下运动，带动杆1旋转的同时，在滑槽内，向着左侧移动一段距离，杆1的旋转给杆2一个压力、一个转矩，杆2也做旋转运动，并将力矩传递给杆3，杆3带着托板向上运动，杆3上放一个重物，受到压力FN，杆3的最左侧还有一个固定的轴承座当移动板向上运动的话，则杆3带着托板向下运动，原理同上图中已将高度、杆长、杆1和托板的行程、各个杆的转动角度、高度，都已标注图上，求大神，能给出 虚位移法、静力学法和拉格朗日动力学法进行求解！！  推导推力与弹力机构示意图.JPG@ctgu_zheng@kerven |
回复此楼» 猜你喜欢
上海交大材料学院招26年秋“申请-考核制”生物材料方向普博生1名 (截至4月10日)
已经有7人回复
-
上海交大材料学院招26年秋“申请-考核制”生物材料方向普博生1名 (截至4月10日)
已经有6人回复
-
工程热物理与能源利用论文润色/翻译怎么收费?
已经有112人回复
-
0856材料306分调剂
已经有4人回复
-
中国科学院-材料计算小组寻求2026级研究生（包括调剂生/联合培养等）
已经有132人回复
-
天津高校航空材料先进制造技术与装备课题组拟接收调剂硕士研究生5-6名。
已经有0人回复
-
294 英二数二物化 求调剂
已经有6人回复
-
非晶合金
已经有2人回复
-
找金属材料类期刊
已经有2人回复
-
西华大学材料学院表面科学与工程技术科研团队2026年招收研究生
已经有6人回复
-
考研调剂
已经有0人回复
hzlhm
至尊木虫 (著名写手)
- 应助: 387 (硕士)
- 金币: 17813.5
- 红花: 53
- 帖子: 2879
- 在线: 606.3小时
- 虫号: 1517335
- 注册: 2011-11-30
- 性别: GG
- 专业: 常微分方程与动力系统
2楼2021-04-20 22:50:34
champion3568
木虫 (职业作家)
- 应助: 0 (幼儿园)
- 金币: 3525.6
- 散金: 6880
- 红花: 14
- 沙发: 3
- 帖子: 4187
- 在线: 320.3小时
- 虫号: 4221360
- 注册: 2015-11-15
- 性别: GG
- 专业: 机构学与机器人
3楼2021-04-21 09:06:25
