[交流] 升力系数曲线有毛刺已有2人参与

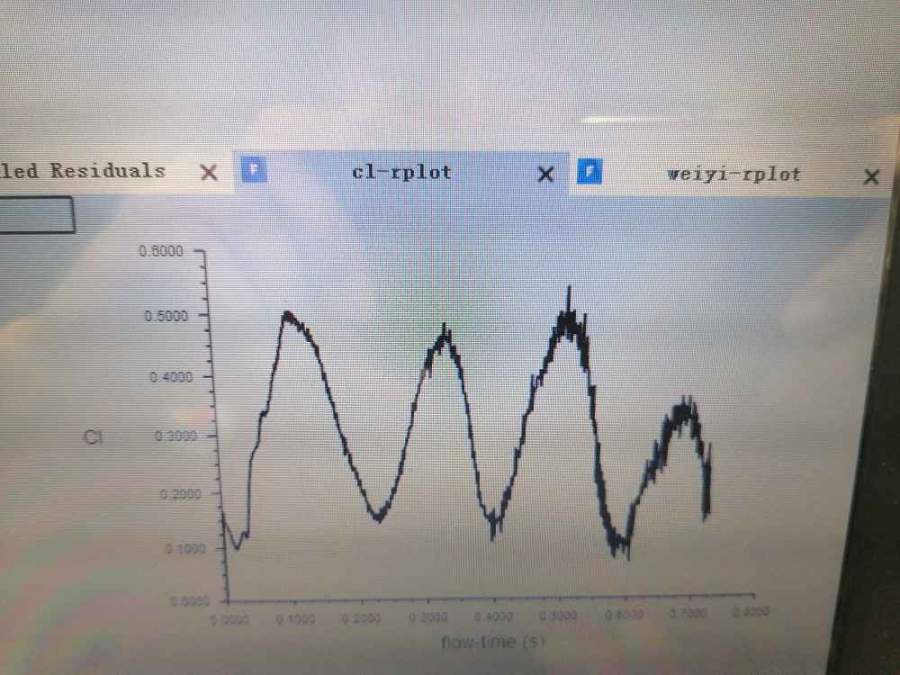

我在用fluent做绕流分析,升力时程曲线有这种毛刺,不知道怎么回事?我时间步长为0.001

升力系数曲线有毛刺


发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

学员Vadcw1

新虫 (初入文坛)

2楼2021-05-16 20:50:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

赵建豪

铁虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
升力系数主要是用来反映柱体在横流方向的涡脱落的变化情况。出现上述问题大概有如下原因:
(1)自身的网格设置(首层后续、加密层等)出现了问题,或者是绘制的就不是圆形,异形的也会出现这个问题。
(2)湍流模型的选择,采用rng的雷诺时均方程基本上会出现于光滑的现象,dns、LES等部分湍流模型,由于模拟了湍流,会较为真实的体现柱体下游涡脱落变化情况,在某一特征下会出来如下问题。
(3)多柱体的绕流会出现上述情况。
3楼2022-07-19 13:41:00
