[求助] ansys workbench的晶格优化模型下游验证出现问题

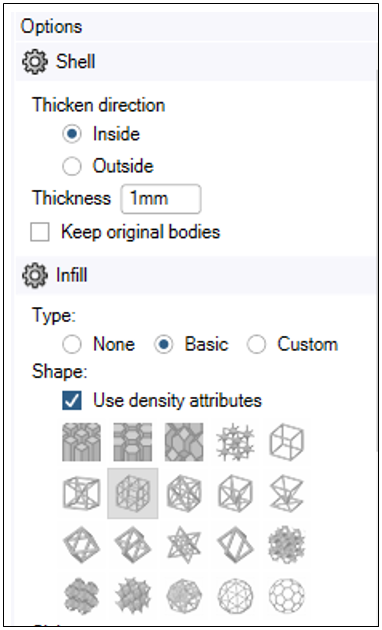

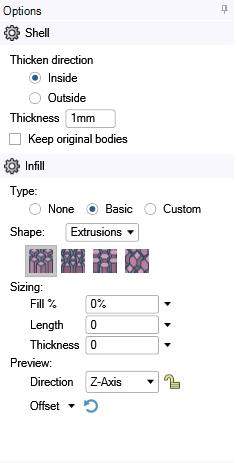

如题,我在ansys workbench做完晶格优化(Lattice optimization)之后,把result转移到新系统的geometry进行再设计。根据官方帮助文档,我打开spaceclaim的facets>shell section,但是没有看到use density attribute的选项。第一幅是我打开以后的图,第二幅是官方帮助文档的图。

ansys workbench的晶格优化模型下游验证出现问题ansys workbench的晶格优化模型下游验证出现问题-1

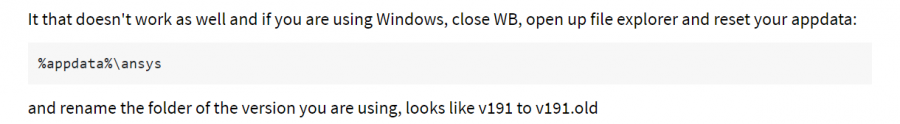

      于是我查看了ansys learning forum,一个官方的学习论坛,上面也有人遇到了和我同样的问题。下面贴上链接。https://forum.ansys.com/discussion/10822/use-density-attributes-topological-optimization工程师给的意见是重置%appdata%\ansys,并且在不同问题的帖子底下都这么回,感觉能解决不少ansys的bug。以下是能解决上一个链接提出的问题的帖子的链接。https://forum.ansys.com/discussion/2844/how-to-freeze-or-turn-off-autohide-for-the-graphics-window#comment-738bfe88-0d9f-4939-afef-a96c014860a8以下是工程师给的建议的图片但我愣是没看懂怎么操作的。

ansys workbench的晶格优化模型下游验证出现问题-2


      我试着把C:\Users\dell\AppData\Local\Ansys和C:\Users\dell\AppDat\Roaming\Ansys里面的v202文件夹都改成v202.old了,然而打开workbench之后还是会自动生成v202文件夹,并且use density attribute选项还是没有出现。我又把D:\ACADEMICSTUDENT_2020R2_WINX64\ANSYS Inc\ANSYS Student里面的v202文件夹给改了,改完workbench快捷键直接打不开,我只能从文件夹里面找exe文件打开,use density attribute选项还是没有出现。我不知道该怎么办了。有人知道这个操作的吗.. 优化都做完了卡在这里好难受..
