[求助] EIS拟合电路图分析 求各位大佬帮萌新答疑解惑

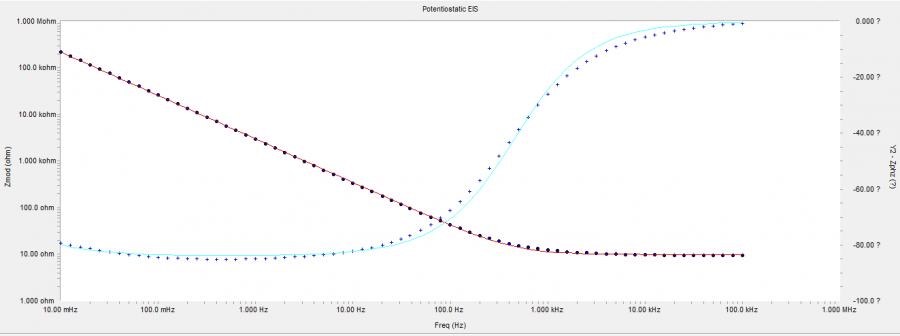

最近在做EIS分析，选择好了等效电路图并对曲线进行拟合。但是在输出电路图数据时感觉有些问题：自己阅读文献后，发现一般的EIS拟合后给出的Rct值，即材料的电荷转移电阻（应该是这个称呼），都是Bode的模值图频率在0.01Hz时的模值大小，应该是相互对应的。

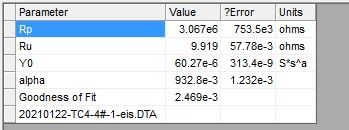

但是自己采用Gamry自带的分析软件进行拟合，输出的Rct值过大，与自己曲线在0.01Hz时的模值相比大了一个数量级？但是曲线拟合情况还很好（虽然Rp的拟合误差有些大），有些纳闷，求各位大佬帮俺看一看。

拟合电路图中的Rp应该就是Rct

EIS拟合电路图分析 求各位大佬帮萌新答疑解惑


EIS拟合电路图分析 求各位大佬帮萌新答疑解惑-1


EIS拟合电路图分析 求各位大佬帮萌新答疑解惑-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2021-03-10 16:57:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

好难哦

铜虫 (著名写手)
你这拟合错了，数据发我，帮你拟合看看

发自小木虫Android客户端
赞一下(1人) 回复此楼
2楼2021-03-10 18:39:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

材料咸鱼鱼

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by 好难哦 at 2021-03-10 18:39:37
你这拟合错了，数据发我，帮你拟合看看

非常感谢，如何联系您？邮箱还是
赞一下 回复此楼
3楼2021-03-10 19:05:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

材料咸鱼鱼

铁虫 (小有名气)
还有大佬吗
回复此楼
4楼2021-03-11 14:34:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

材料咸鱼鱼

铁虫 (小有名气)
@Gamry-电化学
5楼2021-03-12 10:35:43
