登录注册

24小时热门版块排行榜

【悬赏金币】回答本帖问题，作者几一吉将赠送您 18 个金币

新虫 (初入文坛)

[求助] 求助！405不锈钢退火金相无明显晶界

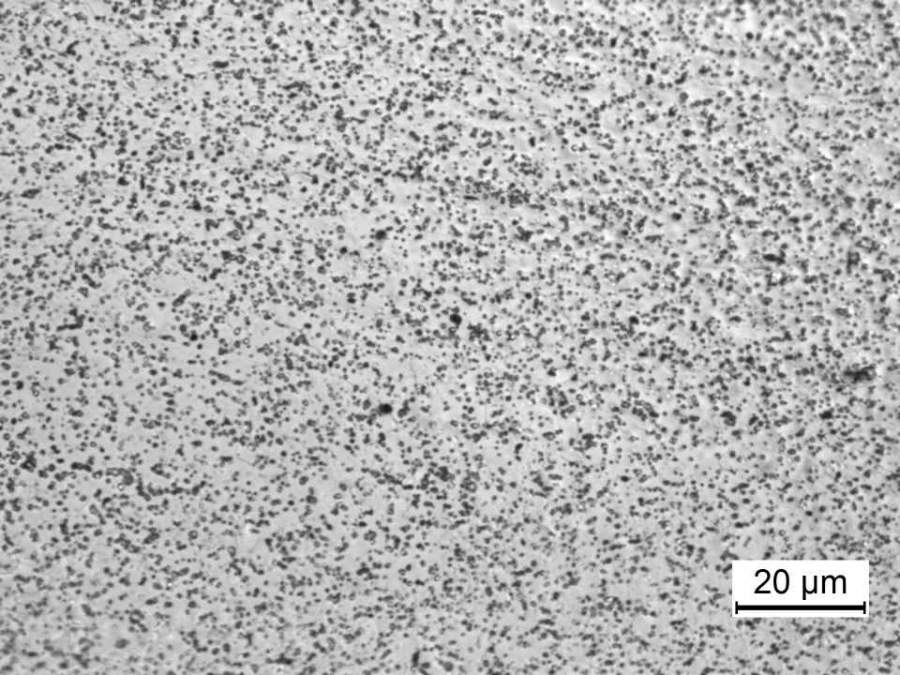

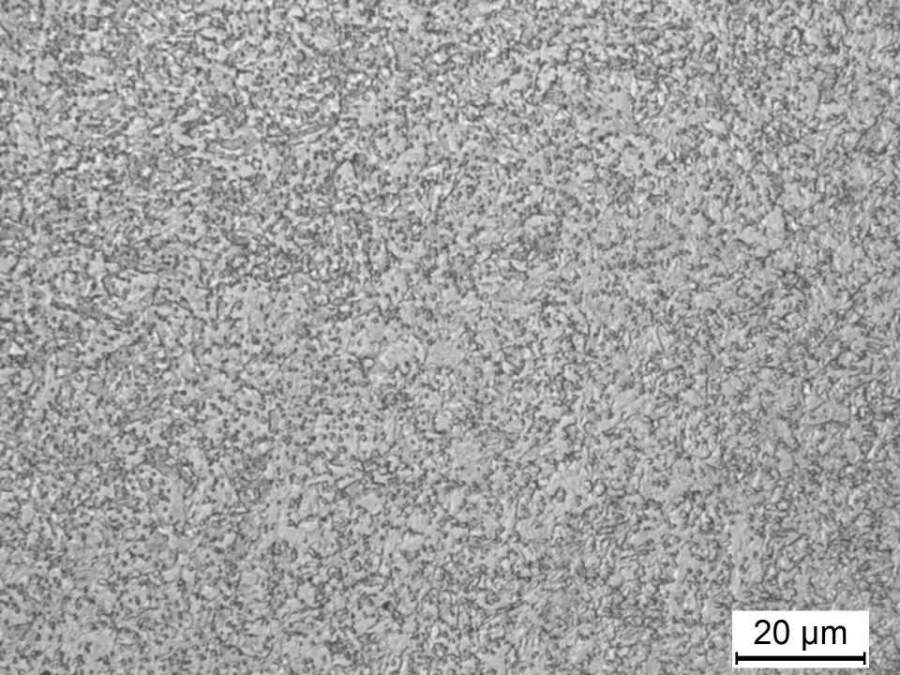

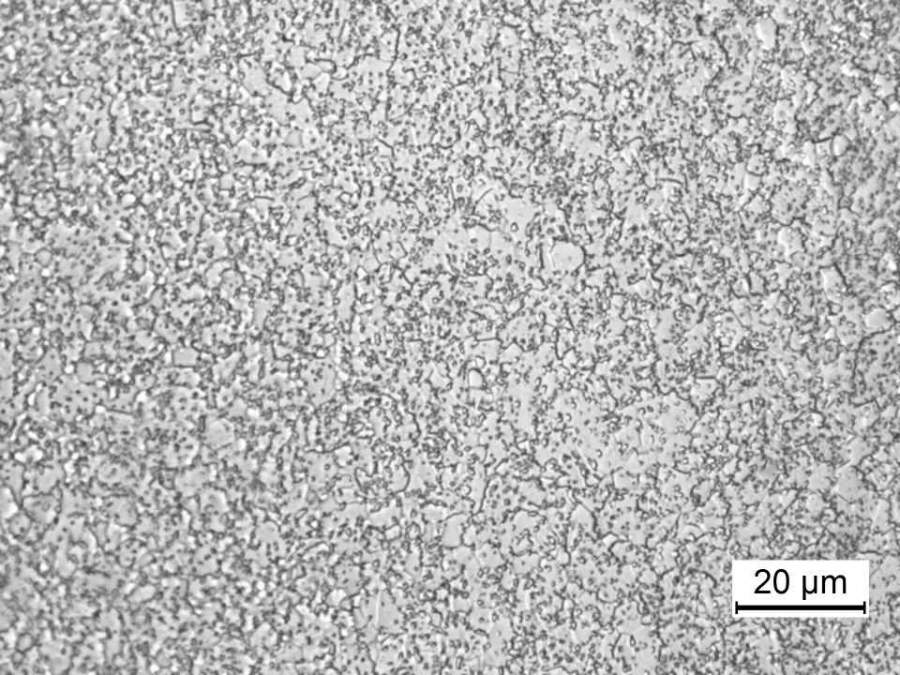

轧制405式样退火后（800℃）后用盐酸、硝酸和水按等比例配置腐蚀液浸蚀，也试20%NaOH水溶液电解浸蚀，效果都差不多，没有明显晶界，请教大佬们这是什么原因？

1楼 2021-03-03 22:43:32

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

新虫 (初入文坛)

属于铁素体不锈钢？黑点是析出相或碳化物，易于腐蚀。可以试试EBSD

发自小木虫Android客户端

2楼2021-03-04 13:37:53

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

新虫 (初入文坛)

引用回帖:

2楼: Originally posted by Isandy17 at 2021-03-04 13:37:53
属于铁素体不锈钢？黑点是析出相或碳化物，易于腐蚀。可以试试EBSD

感谢回复！铁素体不锈钢退火金相应该是很明显的铁素体晶粒，这种没有晶界的情况是腐蚀液不合适嘛，还是显微镜分辨率不够呢

发自小木虫Android客户端

3楼2021-03-07 21:13:01

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

相关版块跳转我要订阅楼主几一吉的主题更新

不应助 确定回帖应助 (注意：应助才可能被奖励，但不允许灌水，必须填写15个字符以上)

普通表情龙兔虎猫
