[求助]
ANSYS APDL接触分析求助！！！
|
|

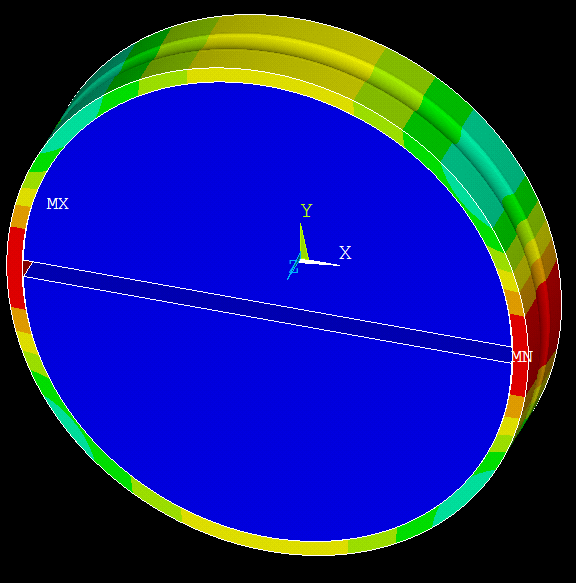

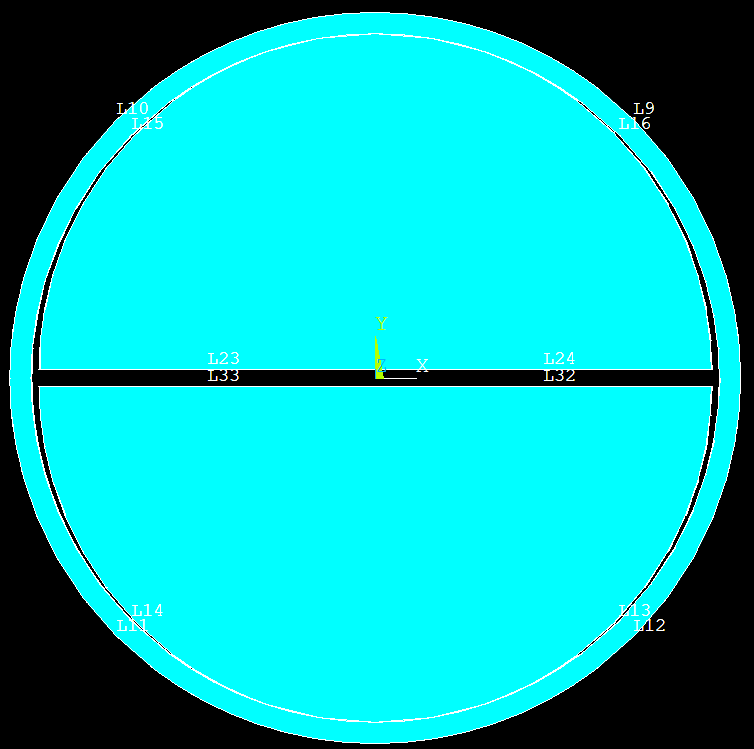

图一是凸轮和轴承内圈装配图，凸轮是椭圆体，内圈是圆，使用的是solid185和扫掠划分的网格，设置凸轮外圈面为目标面，内圈内表面为接触面，摩擦和法向穿透系数都是0.1，内圈约束了轴向，凸轮全约束，开了大变形求解，其他的没设置都是默认值。然而结果为什么是短轴变形和应力最大？理论上内圈很薄同样会变为椭圆形，应该是长轴方向变形和应力最大的。装配的方式是直接长轴有穿透的，这样模拟过盈哪里有问题？ 图三中，如果装配方式变为长轴方向上凸轮和内圈刚接触，定义约束时把凸轮外表面长轴方向也就是y方向上下设置0.4和-0.4的移动距离来模拟过盈装配，其他约束和上一种方式一样固定，这样是模拟过盈配合的方法吗？为什么这样做最后的仿真结果凸轮和内圈都不见了？ 大佬们，救救孩子吧！金币不多，希望有大佬来帮助一下。  1.png  OSHY1WI$E$R9PV(}LZX`MJ4.png  2.png |
回复此楼» 猜你喜欢
材料调剂
已经有7人回复
-
化学工程085602 305分求调剂
已经有10人回复
-
289求调剂
已经有15人回复
-
291 求调剂
已经有7人回复
-
274求调剂
已经有14人回复
-
北京林业大学硕导招生广告
已经有3人回复
-
309求调剂
已经有5人回复
-
292求调剂
已经有8人回复
-
求调剂
已经有4人回复
-
一志愿 西北大学 总分282 英语一62 求调剂
已经有3人回复
|
这是两个模型命令，分别是装配过盈和不过盈。 一、 FINISH /CLEAR /PREP7 A=40 B=1.85664 C=30 D=1.428 E=1.1008 H=12 X=15.652173913043478260869565217391 Y=3.67916 Z=7.144 CYLIND,C,C+B,0,12 TORUS,,Y,C+D+Y VGEN,1,2,,,0,0,6,1,,1 VSBV,1,2 CYL4,,1.1008,29.2992,0,0,180,H CYL4,,-1.1008,29.2992,180,,360,H 二、 FINISH /CLEAR /PREP7 A=40 B=1.85664 C=30 D=1.428 E=1.1008 H=12 X=15.652173913043478260869565217391 Y=3.67916 Z=7.144 CYLIND,C,C+B,0,12 TORUS,,Y,C+D+Y VGEN,1,2,,,0,0,6,1,,1 VSBV,1,2 CYL4,,0.7008,29.2992,0,0,180,H CYL4,,-0.7008,29.2992,180,,360,H |
2楼2021-03-03 13:05:10
Cfdstudio2
禁虫 (正式写手)
|
本帖内容被屏蔽 |
3楼2021-03-04 08:10:29
4楼2021-03-28 10:02:09
