[交流] ANSYS温度场冷区到室温的疑问 已有1人参与

大佬们:
    小弟加载热源计算完温度场,冷却到室温。使用以下命令流。冷却载荷是用表面单元加载的。
但是出现了一个问题,冷却的时候温度场只能冷却到400多度。如果所示,冷却时间从5秒增加到15秒,温度场还是没有变化,依然是400多度。

但是重新进入求解器,在5秒冷却的基础上又重新冷却3秒。温度场就降到了室温。这是怎么回事?

NSEL,s,LOC,Z,0
type,4
esurf,all
ESEL,S,TYPE,,4
CM,biaomian,ELEM

SFE,biaomian,1,CONV,1,15
SFE,biaomian,1,CONV,2,20

ALLSEL,ALL
bfdele,all,hgen
TM=TM+5
TIME,TM
AUTOTS,ON
KBC,0
DELTIM,0.1,0.0001,1.0
ALLSEL,ALL
solve
save

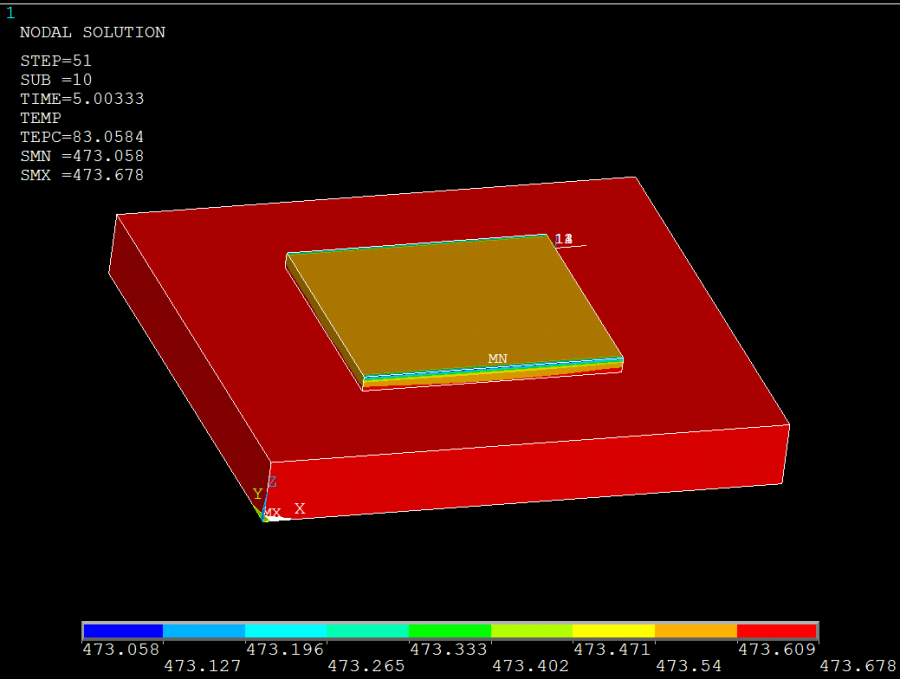

ANSYS温度场冷区到室温的疑问

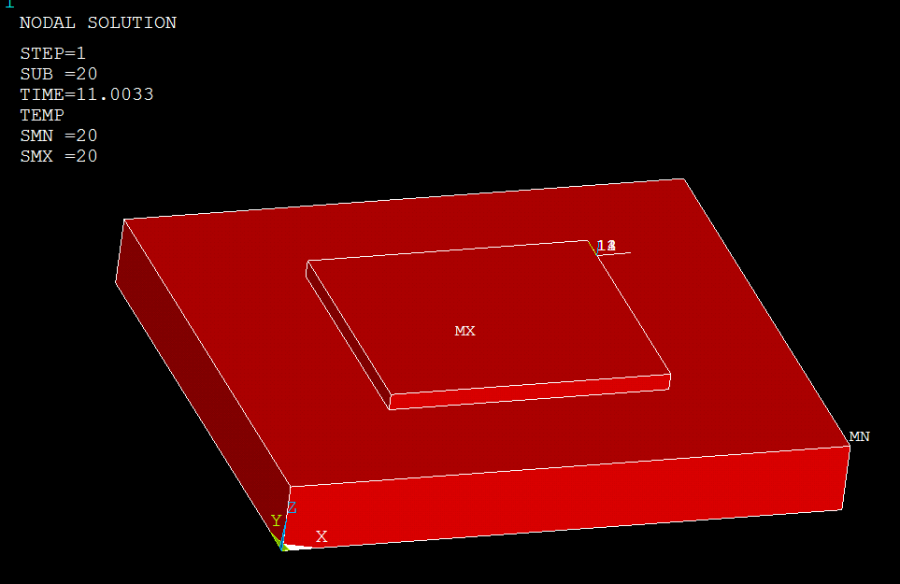

ANSYS温度场冷区到室温的疑问-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youyuwanglin

木虫 (著名写手)

★
小木虫: 金币+0.5, 给个红包,谢谢回帖
建立表面效应单元时为何选择z=0的节点,冷却荷载只是加在底面吗?不知道你模拟的是什么,一般应该是上面的部分是主要的散热面啊

发自小木虫Android客户端
2楼2021-01-27 20:49:55
