[求助]
Tecplot如何将圆柱面展平
|
||
|

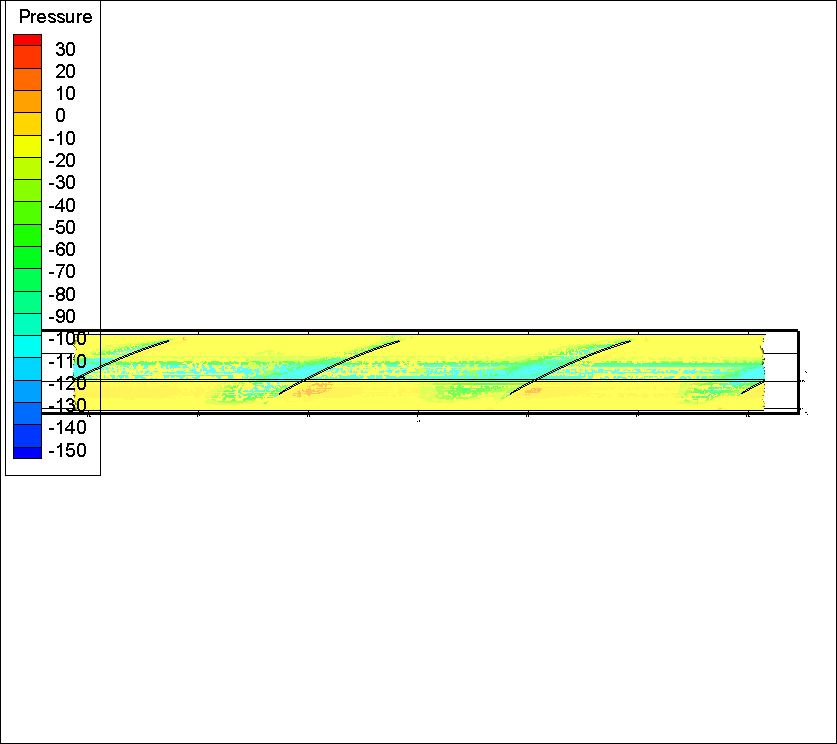

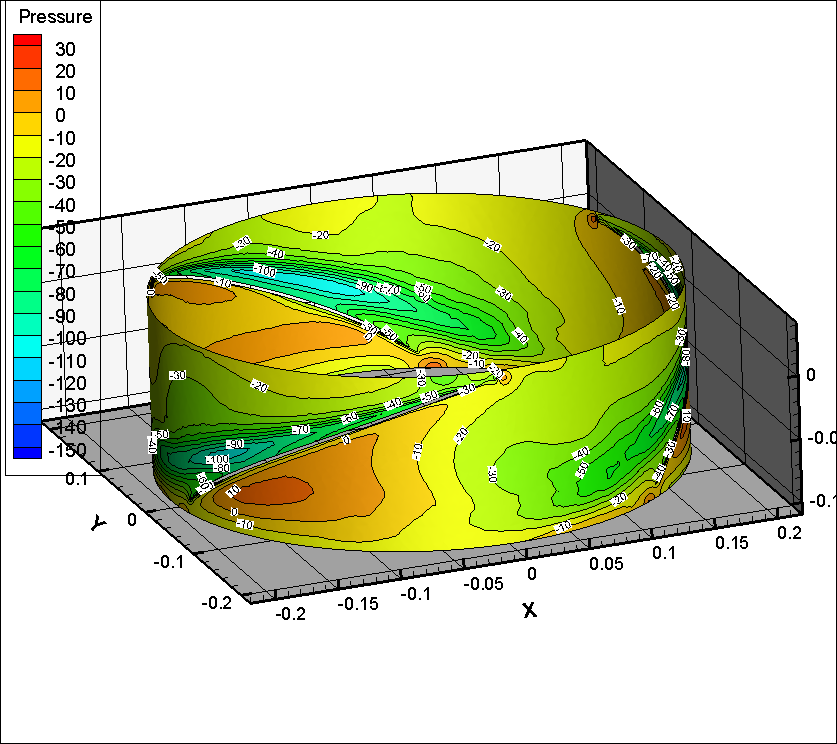

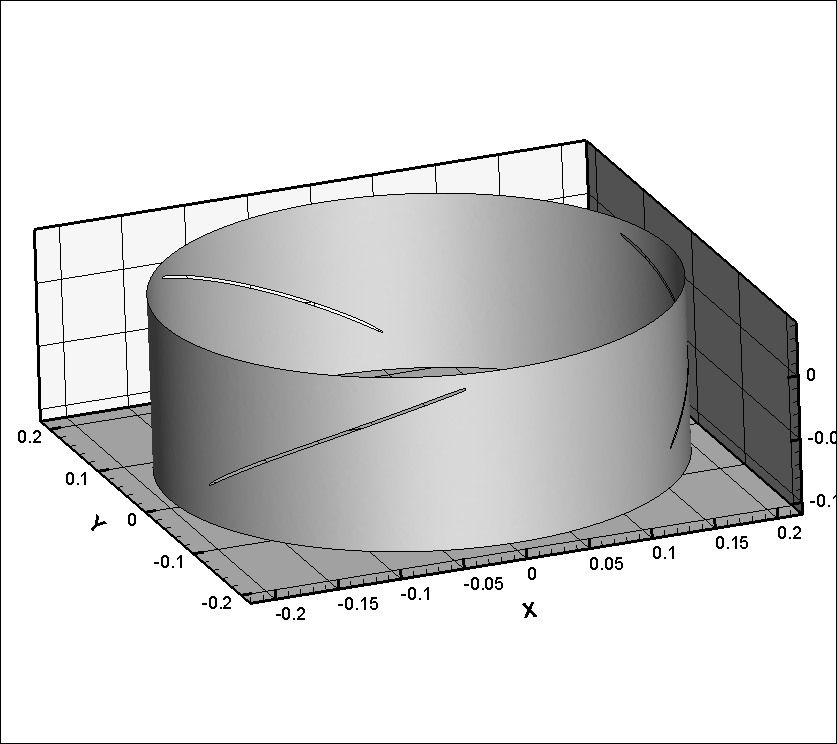

想要将圆柱面展平进行云图分析。 通过直接变换坐标后，因为180°位置虽然展开到了平面两侧，但是其数据是连续的，因此会导致180°位置仿佛被拉长然后盖在平面上，使数据重合无法分析。 应该采用什么样的方法才能使圆柱面展平？或者能够在圆柱面上进行分割，使180°位置数据不连续？ 图1、2是圆柱面未展开的样子。 图3、4是通过坐标变化展开的样子，可以看到两侧边缘位置数据因为连续，导致它在整段上连接在一起，使得云图错位无法观察了。 谢谢各位大神  1.png  2.png  3.png  4.png |
