一维纳米结构光电探测器
|
||

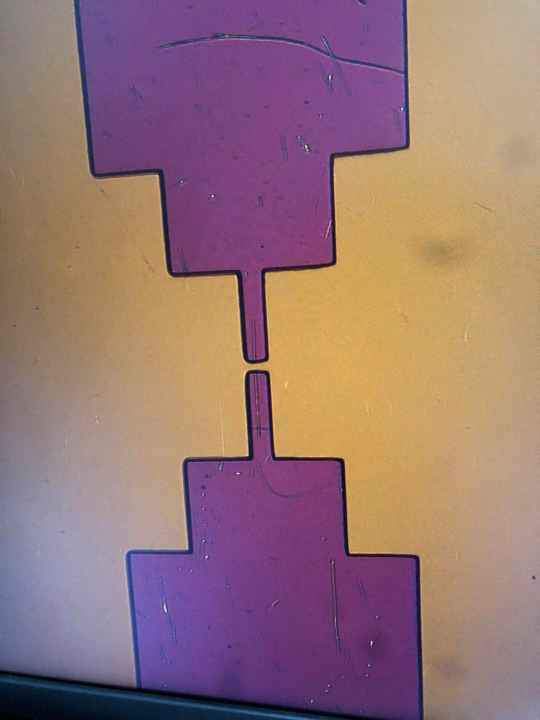

求助。我是将纳米结构（主要是纳米线）做成光电探测器的。目前是考虑了几种电极结构，但是有些问题1.电极结构的选择—是用简单的pad还是用叉指电极结构或者其他结构（如图所示）？这些结构有什么区别？我搞不太懂。2.我是把纳米线转移到Si片上做器件的，但是很难定位纳米线的位置，有什么好方法吗？（目前只知道有那些标记片，但是我们还没有这个片子）3.这个沟道宽度就是我的纳米线的宽度吗？ 发自小木虫Android客户端 |
