[求助] CV曲线图呈折线状，是什么原因造成的 已有2人参与

本人刚接触电化学，做出的循环伏安曲线呈现折线状，太丑了，不知道是什么原因造成这种结果的。
实验条件：仪器：Electro Syn 2.0
                 工作电极：玻碳电极
                 对电极：铂电极
                 参比电极：Ag/AgCl （3M KCl）
                 扫描速率：200mV/S
懵逼中。。。。，希望论坛中的大牛能帮忙分析一下原因，感谢！

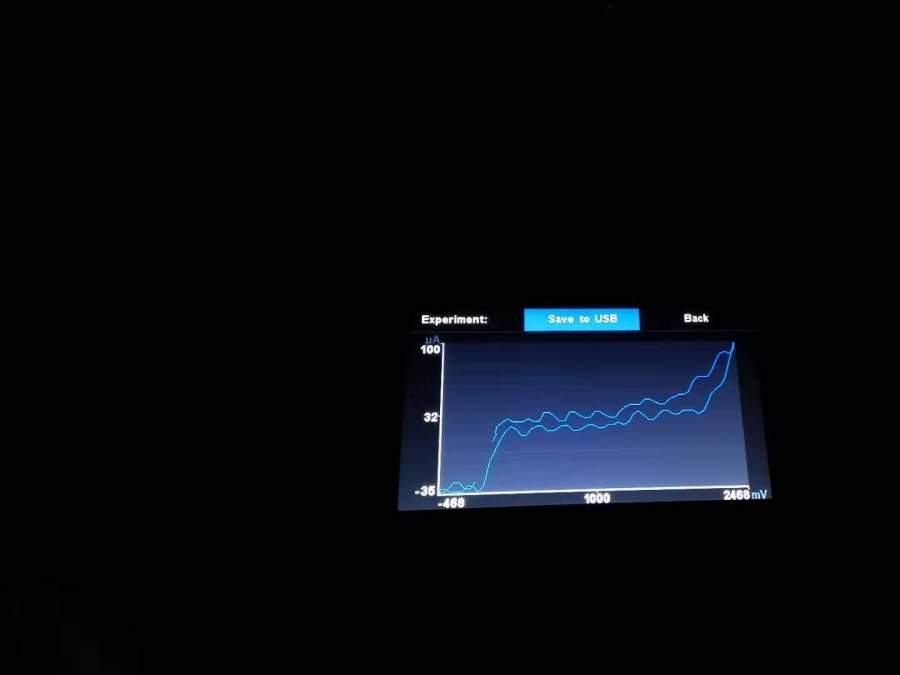

CV曲线图呈折线状，是什么原因造成的

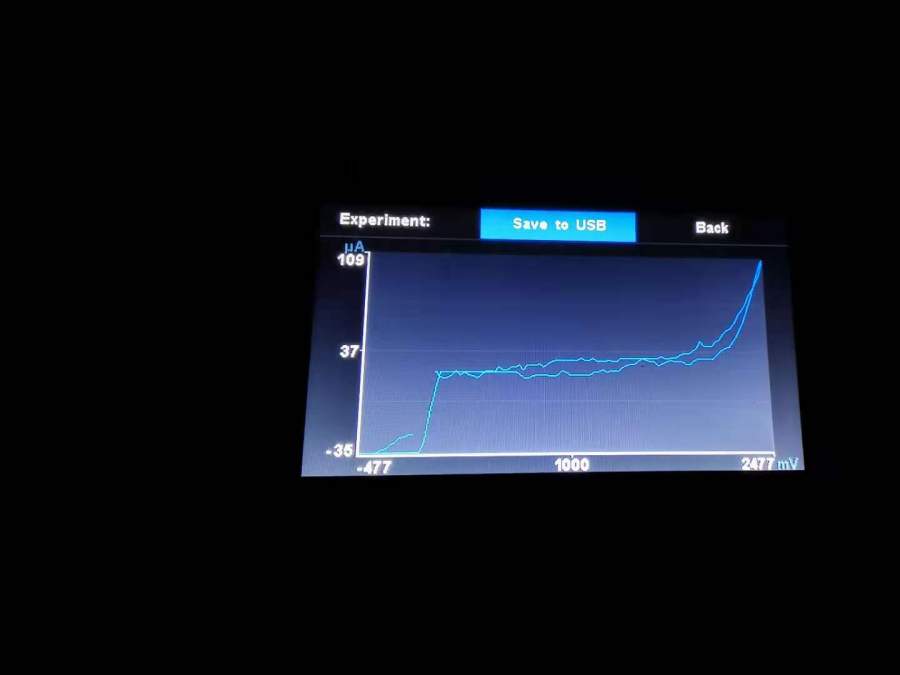

CV曲线图呈折线状，是什么原因造成的-1

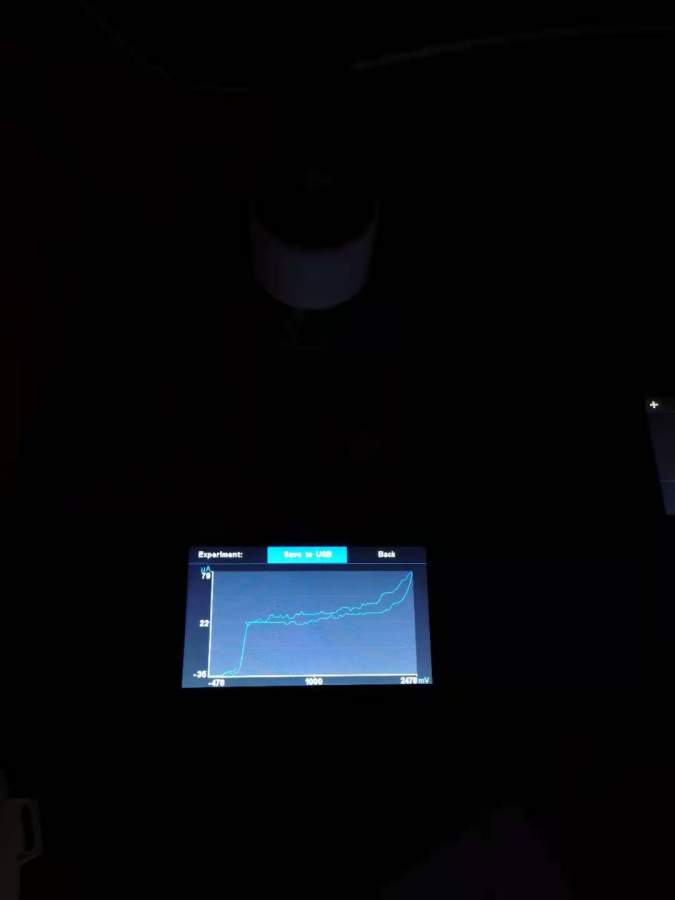

CV曲线图呈折线状，是什么原因造成的-2
回复此楼

» 猜你喜欢
1楼 2020-11-18 23:38:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chungea

银虫 (正式写手)
图3为MeCN/MeOH中加入n-Bu4NBF4(100mM),图1/2为在此基础上加入苯乙烯（100mM）
赞一下 回复此楼
2楼2020-11-18 23:47:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mrblackwzy

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你是不是测试的时候通着气体？看起来有点像是扰动了。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

chungea
3楼2020-11-19 10:45:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chungea

银虫 (正式写手)
送红花一朵
引用回帖:
3楼: Originally posted by mrblackwzy at 2020-11-19 10:45:38
你是不是测试的时候通着气体？看起来有点像是扰动了。

没有通气，是在手套箱中置换气加溶剂，然后测得CV，重复了几次，都是这样的结果
赞一下 回复此楼
4楼2020-11-19 12:02:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

理化有限公司

捐助贵宾 (著名写手)

旋转圆盘电极_燃料电池测试

【答案】应助回帖

可能是扫速比较大，采样点少了就显示是折线。
赞一下(1人) 回复此楼
5楼2020-11-23 08:32:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hillylau

木虫 (著名写手)
工作电极玻碳电极？

发自小木虫Android客户端
赞一下 回复此楼
只要笑一笑，没什么事情过不了。
6楼2020-11-25 15:18:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hym2222316

至尊木虫 (著名写手)
仪器校正下，用个标准样品测试下，再重新测试，排除溶剂、扰动的原因
赞一下 回复此楼
哈哈^_^
7楼2020-11-27 17:54:26
